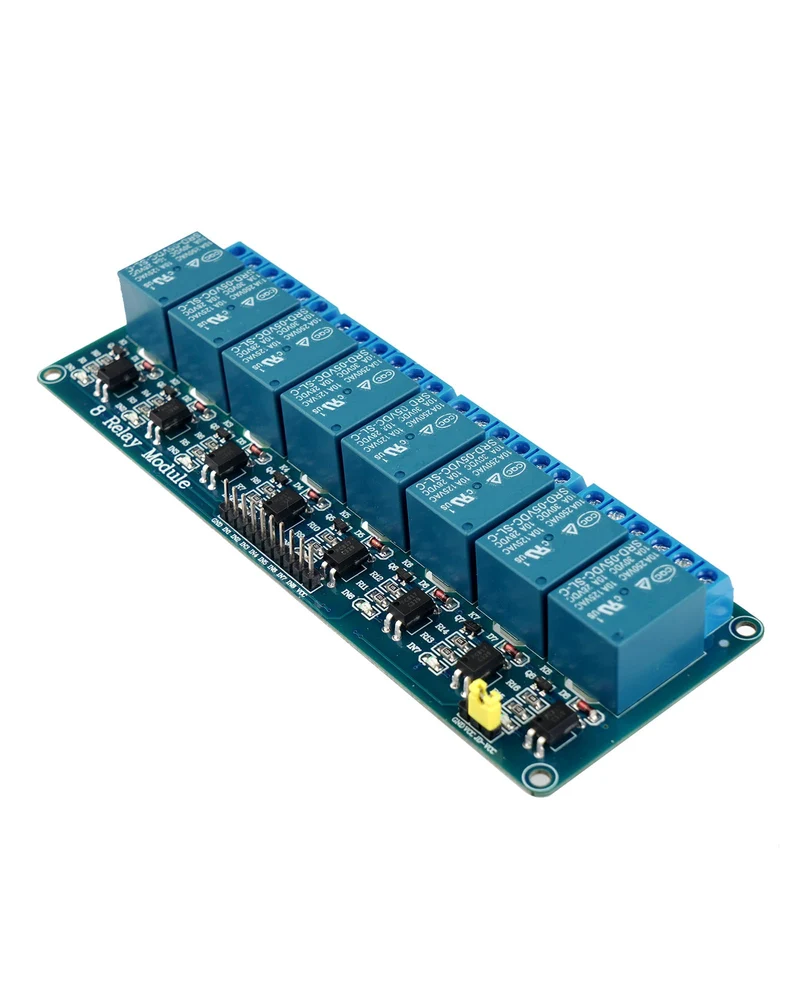

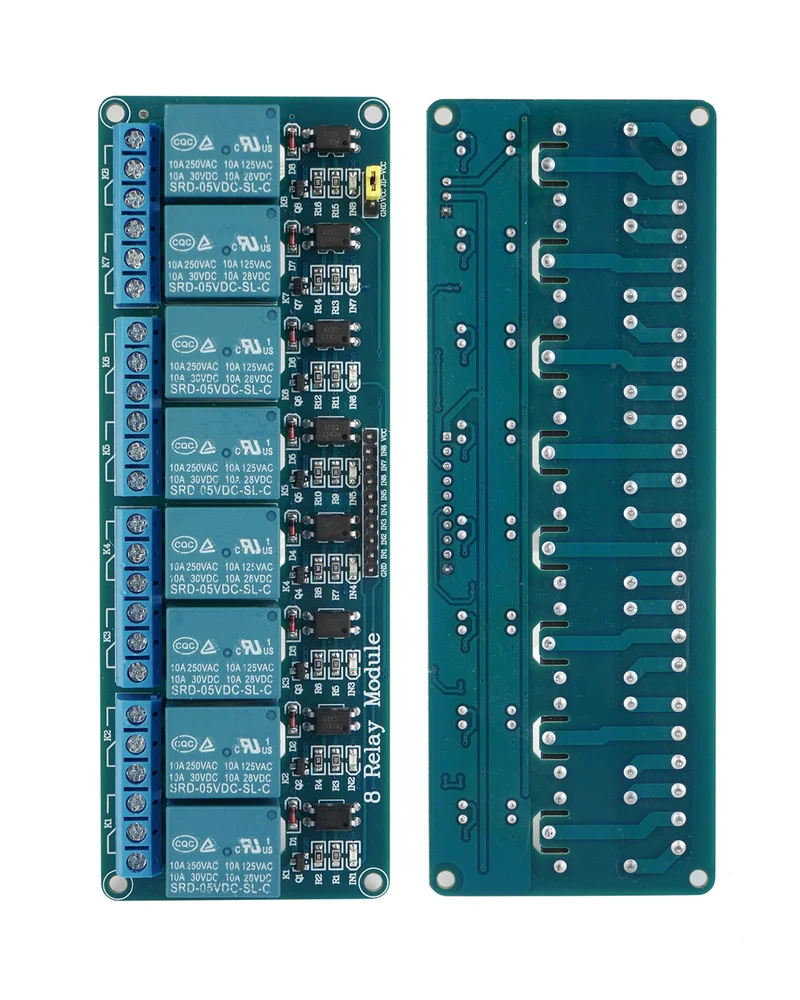

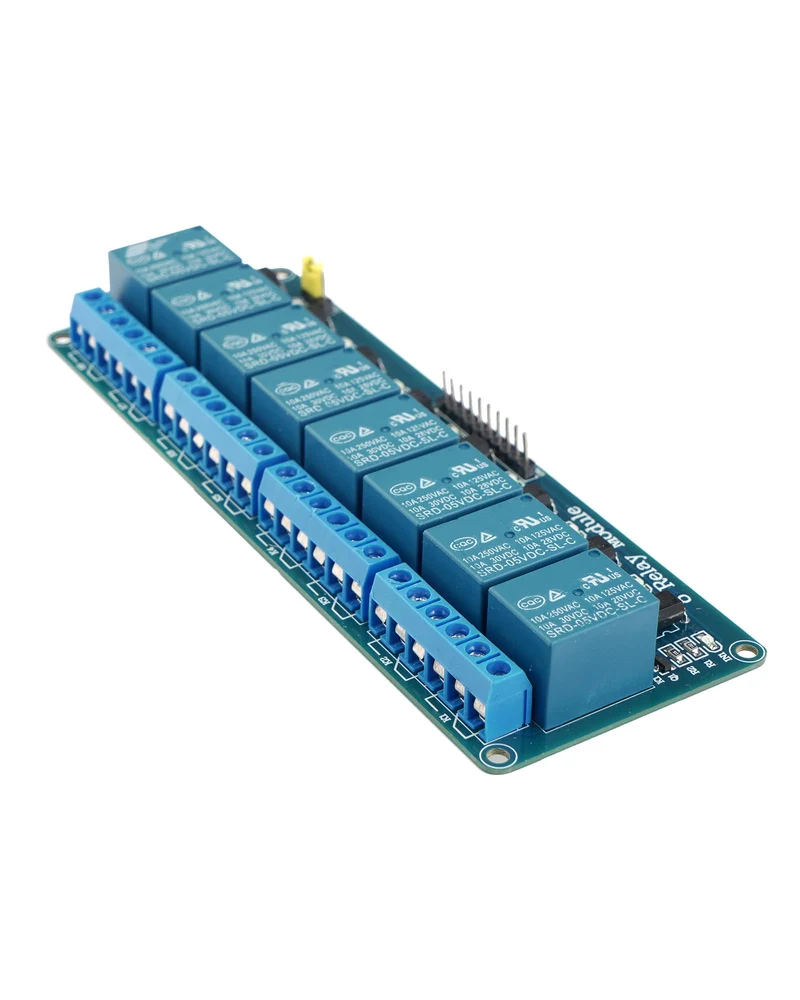

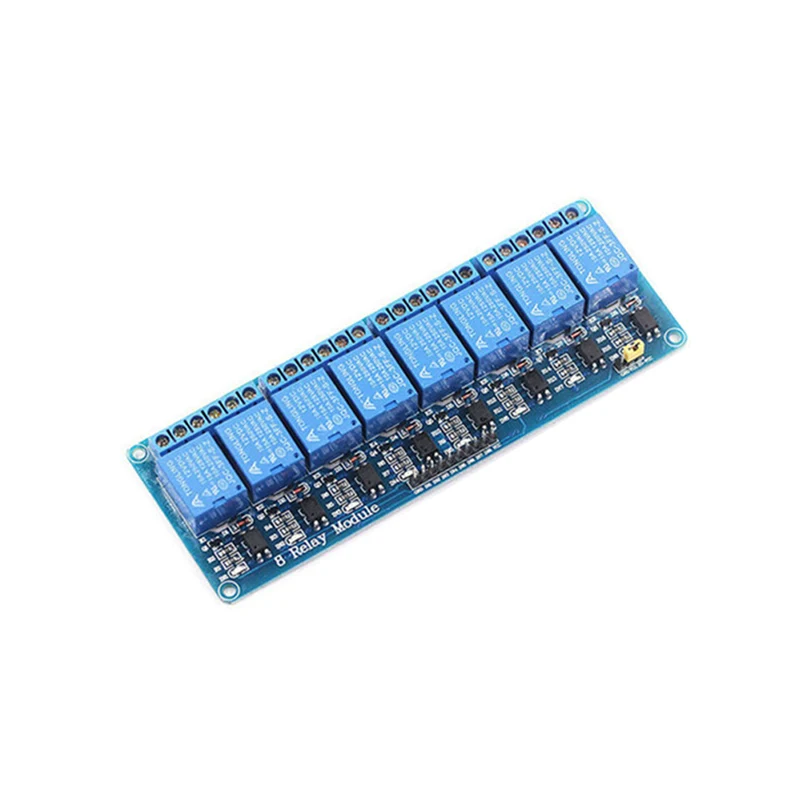

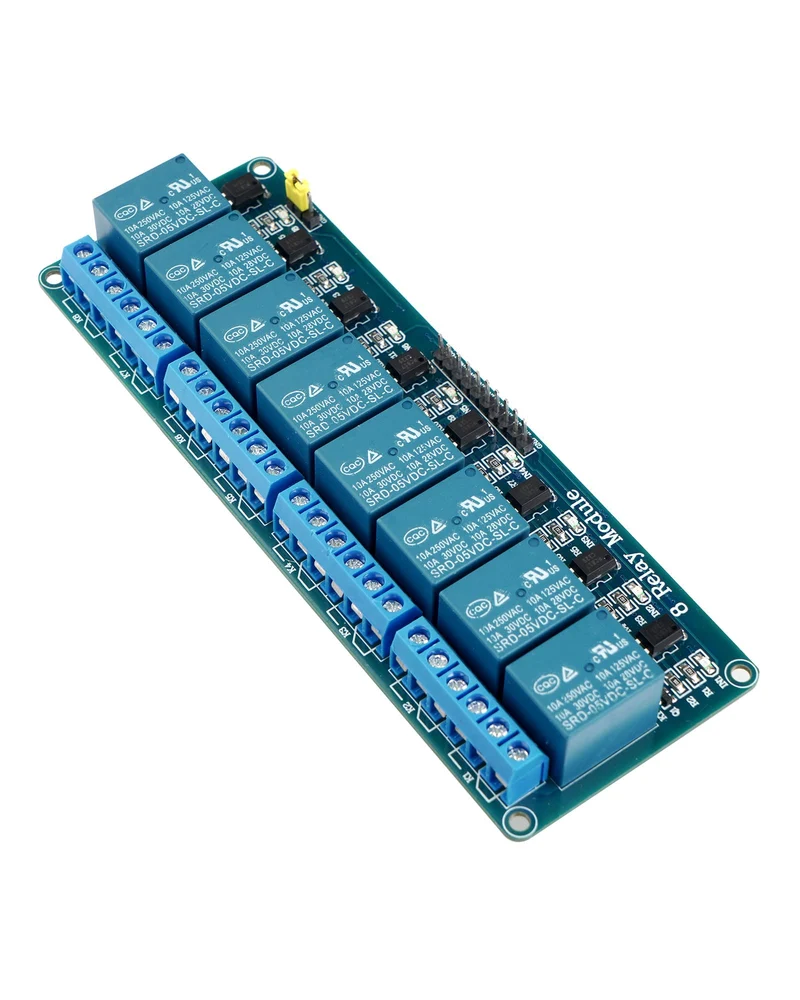

8 Kanal Relais Modul DC 5V Relaismodul mit Optokoppler für Raspberry Pi Arduino TTL Logik PIC DSP AVR ARM Relais (8 Kanal Relais)

Spezifikation:

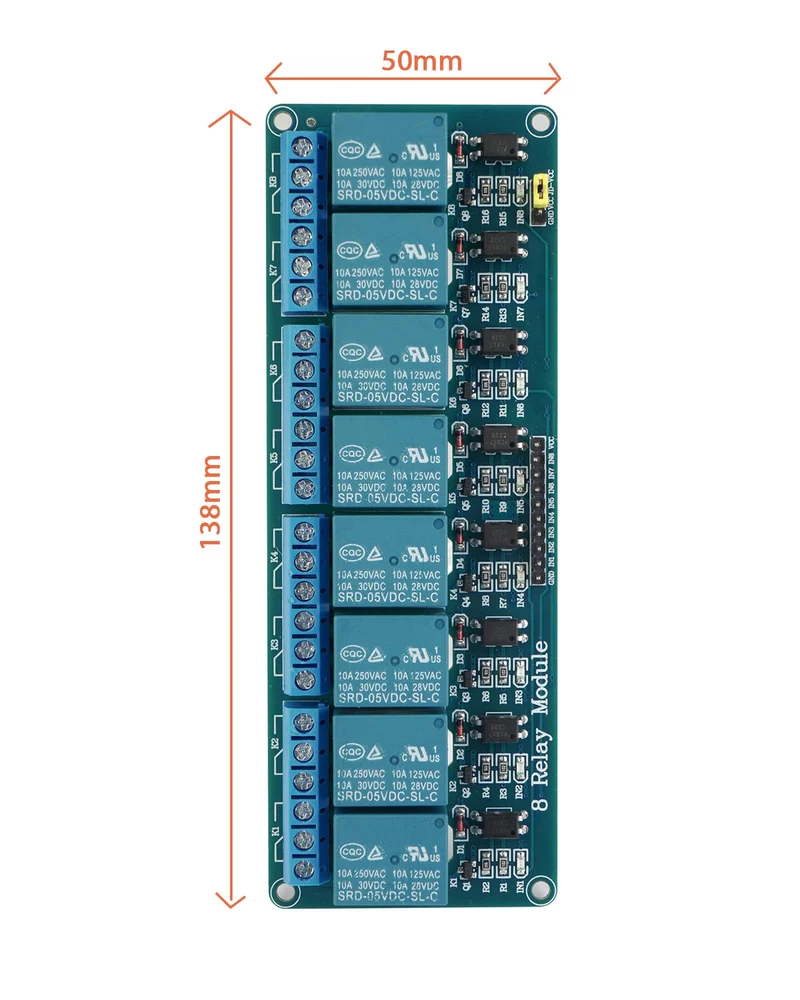

Produktgröße: 138*55*17mm
Anzahl der Relais: 8
Steuerstrom: 15-20mA
Relaistyp: Opto-gekoppelter Transferschalter
Versorgungsspannung (VCC): 5V
Die verwendeten Relais können auf AC 250V 10A oder DC 30V 10A geschaltet werden.
Produkteinführung:
1. Es gibt eine Isoliernut zwischen dem Steuerbereich und dem Lastbereich dieses Moduls;
2. Es werden Originalrelais verwendet;
3. Es hat Stromversorgungs- und Relaisaktionsanzeige, und der Saug ist hell, und die Trennung ist nicht hell;
4. Wenn es ein Signal am Signaleingangsende gibt, werden das gemeinsame Ende und das normalerweise offene Ende eingeschaltet;
5. Es kann als Einzelchip-Mikrocomputer-Entwicklungsplatinenmodul verwendet werden und kann als Haushaltsgerätesteuerung verwendet werden;
6. SteuerDC- oder Wechselstromsignal, kann Wechselstromlast 220V steuern;
7. Es gibt einen normalerweise offenen und einen normalerweise geschlossenen Kontakt;
8. Es kann direkt durch 5V des Einzelchip-Mikrocomputers (AVR, PIC, DSP, ARM, ARM, MSP430, TTL, Raspberry Pi, Arduino, 8051, Logik gesteuert werden.
9. VCC ist die Systemstromversorgung, und JD_VCC ist die Relaisstromversorgung. Stecken Sie die Überbrückungskappe ein

Verkabelung:
VCC: Systemnetzteil positiv
GND: Netzteil negativ
IN1--IN2: Relais Control Port
(Nicht umkehren, da dadurch das Modul ausbrennt)

Inklusive Paket:
1x 8-Kanal Relaismodul
