Bambu Lab© X1 + Carbon / P1P / P1S Druckbett Komplett Set

Bambu Lab Druckbett Komplett-Set

Feingefrästes Aluminium Druckbett mit PRINPLATE EXTREME 1mm Wechselplattensystem

Das PRINCORE Druckbett Komplett-Set wurde als hochwertiges Upgrade für Bambu Lab X1, X1 Carbon, P1P und P1S entwickelt. Es ersetzt das originale Druckbettsystem und kombiniert eine massive, feingefräste Aluminium Guss Platte mit einer passenden Silikonheizmatte, einer hitzebeständigen Magnetfolie und unserem PRINPLATE EXTREME 1mm Druckplatten Wechsel System.

Das originale Druckbett kann je nach Gerät konkave oder konvexe Abweichungen aufweisen. Eine unebene Druckfläche kann sich negativ auf den ersten Layer, die Druckbetthaftung und die Ebenheit größerer Bauteile auswirken.

Die gegossene und feingefräste Aluminiumplatte bietet eine plane und formstabile Grundlage für das Druckbettsystem. Gleichzeitig ermöglicht das magnetische Wechselplattensystem eine einfache Entnahme der PRINPLATE EXTREME nach dem Druck.

Geeignet für folgende Bambu Lab Drucker

Bambu Lab X1
Bambu Lab X1 Carbon
Bambu Lab P1P
Bambu Lab P1S

Das Set wurde speziell für diese Druckermodelle konzipiert und ersetzt das vorhandene Druckbettsystem inklusive Kunststoffhalter.

Bei Druckern mit LIDAR System wird zusätzlich der entsprechende Sensoraufkleber Halter verwendet. Bei Modellen ohne LIDAR System muss dieser nicht montiert werden.

Warum ein Aluminium Guss Druckbett?

Eine möglichst plane Druckfläche ist insbesondere bei großen Bauteilen und über die gesamte Druckfläche entscheidend.

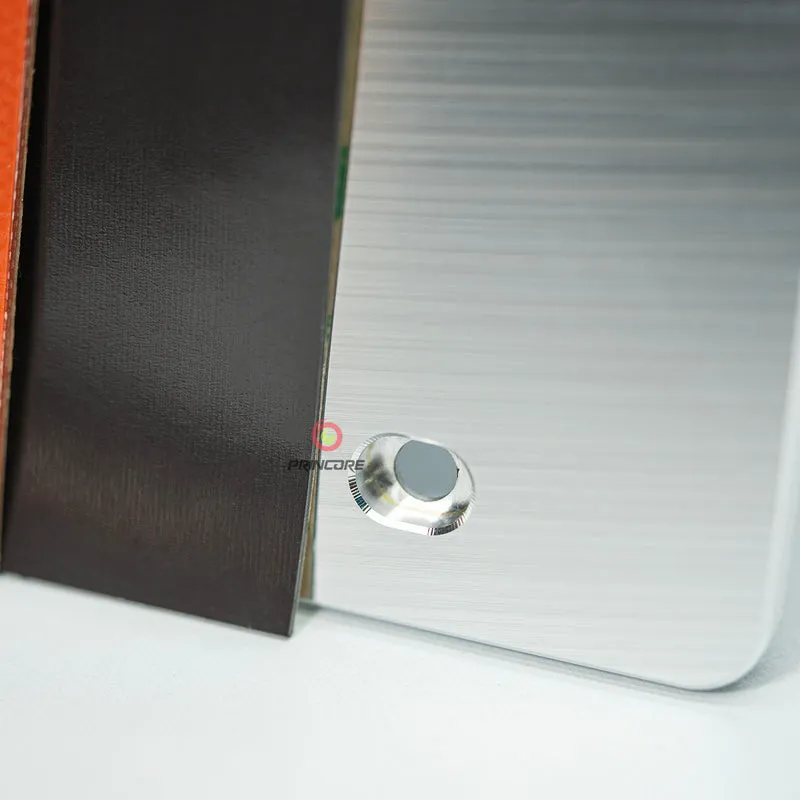

Die im Set enthaltene Aluminiumplatte besteht aus gegossenem Aluminium und wird anschließend präzise bearbeitet. Gegenüber dünnen oder gewalzten Aluminiumplatten bietet eine massive Guss Platte eine höhere Formstabilität bei Temperaturänderungen.

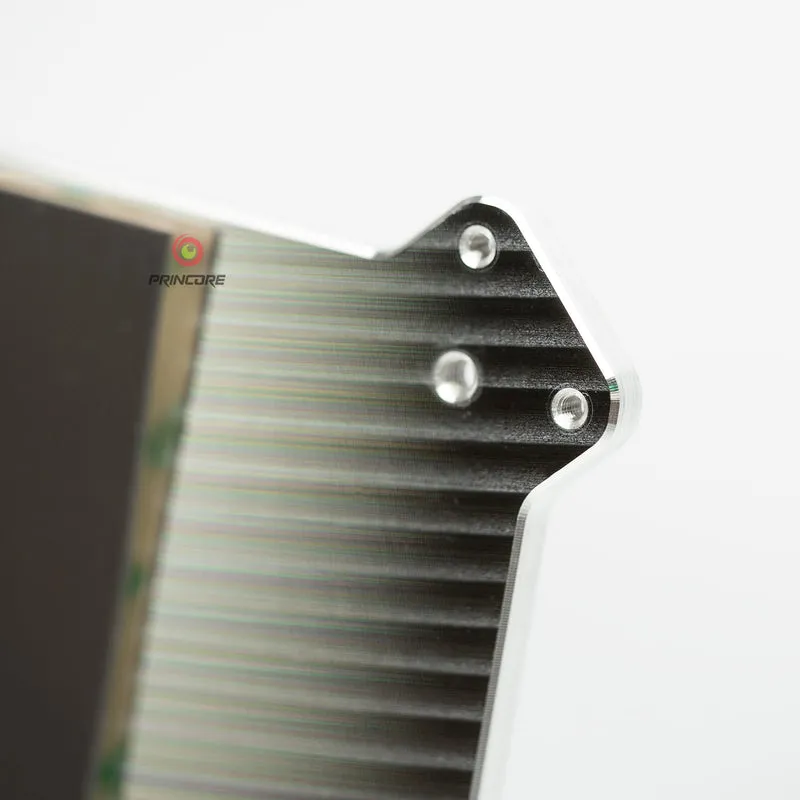

Die Platte wird CNC bearbeitet, mit den benötigten Bohrungen und Gewinden versehen und umlaufend angefast.

Dadurch entsteht eine stabile Grundlage für die Silikonheizmatte, Magnetfolie und das PRINPLATE Wechselplattensystem.

PRINPLATE EXTREME für technische Filamente

Die im Set enthaltene PRINPLATE EXTREME 1mm wurde besonders für anspruchsvolle Filamente entwickelt, die auf vielen Standard Druckplatten nur schwer zuverlässig haften.

Besonders bei Nylon, PA12, PA CF, PA12 CF, PP CF, ABS und ASA kann die richtige Druckoberfläche entscheidend sein, damit der erste Layer zuverlässig haftet und sich das Bauteil während des Drucks nicht vom Druckbett löst.

Gleichzeitig eignet sich die PRINPLATE EXTREME auch für viele Standardfilamente wie PLA, PETG und TPU.

Die Druckoberfläche wird mithilfe der mitgelieferten 3M 468MP Transferklebefolie auf die PRINPLATE Federstahlplatte geklebt.

Vorteile im Überblick

Plane und formstabile Druckbettbasis
Die feingefräste Aluminium Guss Platte bildet eine stabile Grundlage über die gesamte Druckfläche.

Speziell für Bambu Lab entwickelt
Bohrungen, Gewinde, Heizmatte und Befestigungskomponenten sind auf die kompatiblen Bambu Lab Modelle abgestimmt.

PRINPLATE EXTREME 1mm inklusive
Entwickelt für anspruchsvolle Materialien wie Nylon, PA CF, PA12 CF und weitere technische Filamente.

Magnetisches Wechselplattensystem
Die Federstahlplatte wird durch die hitzebeständige Magnetfolie auf dem Druckbett gehalten.

Einfaches Lösen nach dem Druck
Nach dem Abkühlen kann die Federstahlplatte entnommen und vorsichtig gebogen werden. Viele Bauteile lösen sich dadurch deutlich leichter von der Druckoberfläche.

Schneller Wechsel der Druckplatte
Bei Verwendung mehrerer Wechselplatten kann eine fertige Platte direkt entnommen und durch eine weitere ersetzt werden.

Keine Firmware Änderung notwendig
Die Spezifikationen der Silikonheizmatte sind für die vorgesehene Verwendung so ausgelegt, dass keine Änderung der Firmware notwendig ist.

Silikonheizmatte und Temperaturüberwachung

Die im Set enthaltene Silikonheizmatte ist passend für das Druckbettsystem ausgelegt und verfügt bereits über eine aufgebrachte Klebeschicht.

Die Heizmatte arbeitet mit 230V und besitzt eine Leistung von 750W. Für die Temperaturmessung wird ein NTC 3950 100K Thermistor verwendet.

Zusätzlich ist eine Temperatursicherung integriert.

Die benötigten Stecker für Heizelement und Thermistor sind für das AC Board V3.0 bereits fertig gecrimpt.

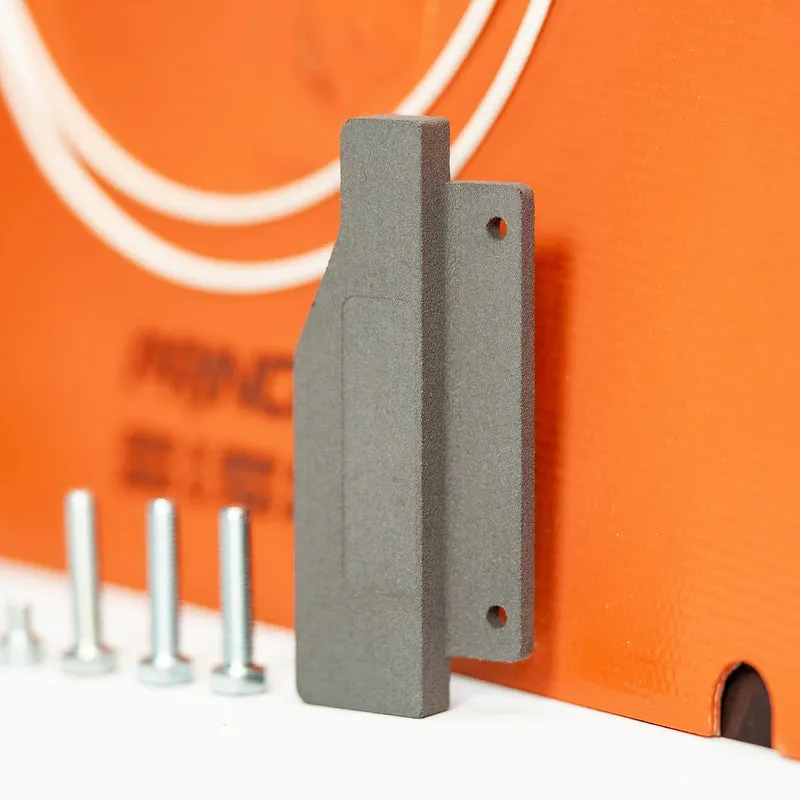

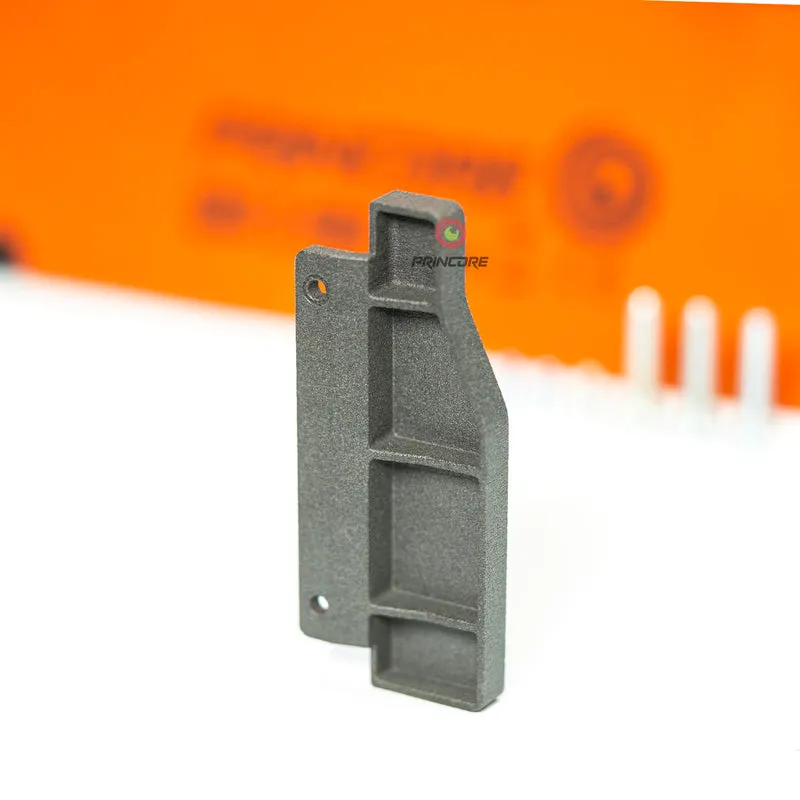

LIDAR Sensor und Halter

Für Bambu Lab Modelle mit LIDAR System ist ein passender Sensoraufkleber Halter im Lieferumfang enthalten. Dieser wird im SLS Verfahren aus hitzebeständigem PA12 gefertigt.

Der vorhandene LIDAR Sensoraufkleber wird beim Umbau vorsichtig vom originalen Druckbett gelöst und auf den neuen Halter übertragen.

Dabei muss unbedingt auf die korrekte Position und Ausrichtung des Aufklebers geachtet werden.

Bei Druckern ohne LIDAR System wird der entsprechende Halter inklusive Aufkleber nicht benötigt.

Videoanleitung zum Umbau

Hier findest du unsere Videoanleitung zum Umbau des Bambu Lab Druckbettsystems.

Video zum Umbau ansehen

YouTube video player

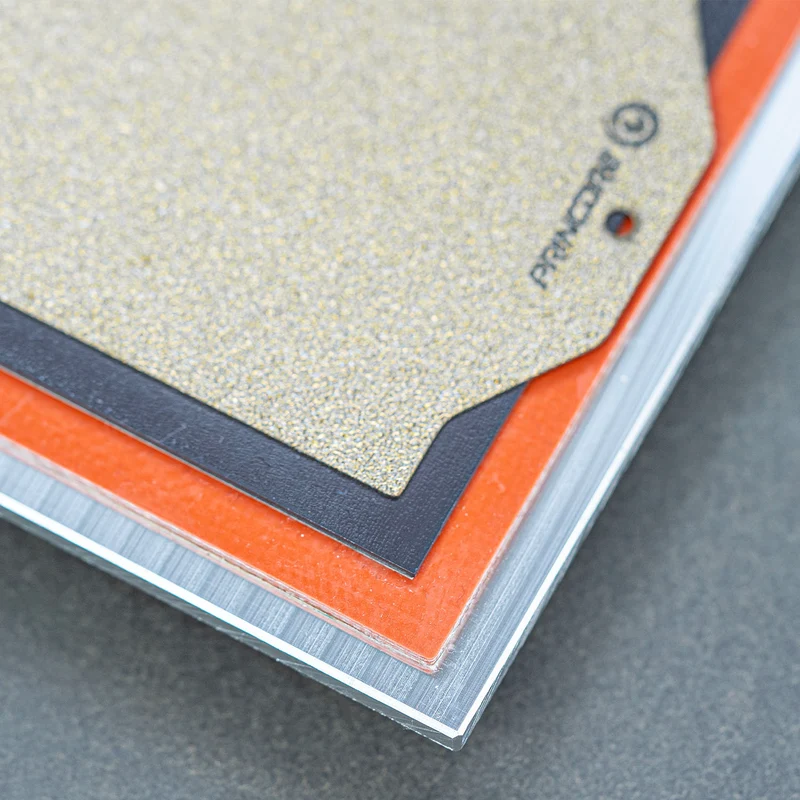

Aufbau des Druckplatten Wechsel Systems

Die hitzebeständige Magnetfolie wird auf die feingefräste Aluminiumplatte geklebt. Die benötigte Transferklebefolie ist bereits auf der Magnetfolie angebracht.

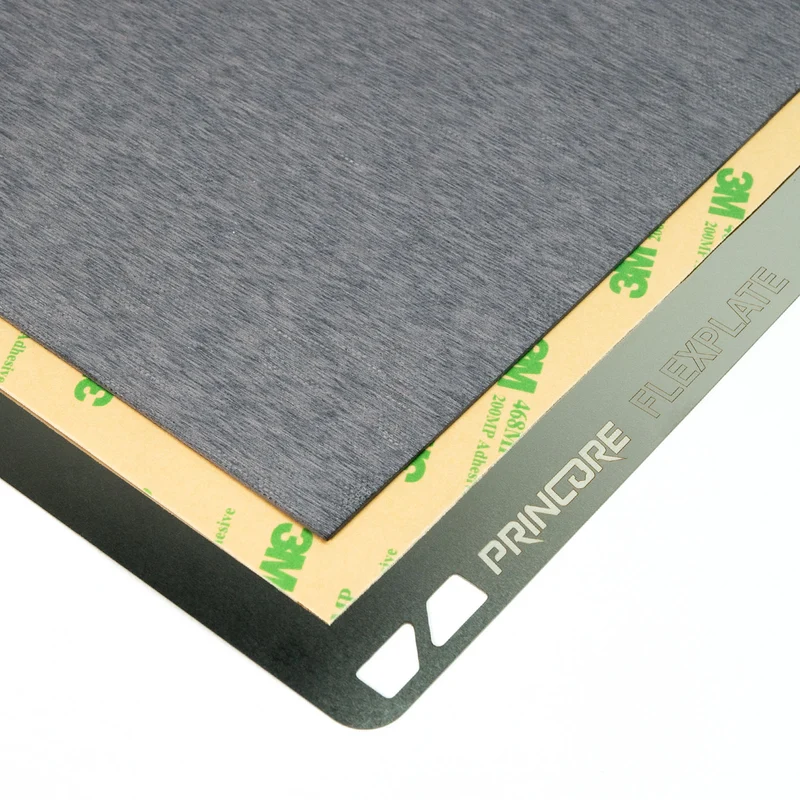

Die glatte Rückseite der PRINPLATE EXTREME 1mm wird mithilfe der mitgelieferten 3M 468MP Transferklebefolie mit der PRINPLATE Federstahlplatte verbunden.

Die fertig verklebte Federstahlplatte kann anschließend direkt auf die Magnetfolie gelegt werden.

Nach dem Druck wird die Wechselplatte entnommen und kann nach dem Abkühlen vorsichtig gebogen werden, um das gedruckte Bauteil leichter zu lösen.

Pflegehinweise der PRINPLATE EXTREME

Die Druckoberfläche der PRINPLATE EXTREME sollte möglichst nicht regelmäßig mit Isopropanol oder aggressiven Reinigern gereinigt werden. Dadurch kann sich das Haftverhalten der Oberfläche verändern.

Falls die Haftung mit der Zeit nachlässt, kann die Oberfläche vorsichtig mit Schleifpapier der Körnung 80 bis 120 angeraut und anschließend trocken abgewischt werden.

Wichtig ist außerdem ein sauber eingestellter erster Layer. Eine falsche Düsenhöhe kann die Haftung deutlich verschlechtern oder die Oberfläche beschädigen.

Sicherheitshinweise

Die im Set enthaltene Silikonheizmatte arbeitet mit einer Betriebsspannung von 230V. Arbeiten an Netzspannung können bei unsachgemäßer Installation zu schweren oder lebensgefährlichen Verletzungen führen.

Die Silikonheizmatte darf nicht selbstständig beziehungsweise außerhalb einer dafür vorgesehenen und geeigneten Steuerelektronik betrieben werden.

Die Installation, der elektrische Anschluss, die Überprüfung und die Abnahme müssen durch eine entsprechend qualifizierte Fachkraft erfolgen.

Vor der Inbetriebnahme müssen alle elektrischen Verbindungen, die Erdung, die Temperatursicherung und die Temperaturregelung auf korrekte Funktion überprüft werden.

Die Silikonheizmatte darf nicht unbeaufsichtigt betrieben werden.

Technische Informationen

Kompatibilität: Bambu Lab X1, X1 Carbon, P1P und P1S
Druckbett: feingefräste Aluminium Guss Platte
Bearbeitung: CNC gefräst und umlaufend angefast
Magnetfolie: hitzebeständig mit aufgebrachter Transferklebefolie
Stärke Magnetfolie: 1mm
Silikonheizmatte: selbstklebend
Abmessungen Silikonheizmatte: 238x238mm
Leistung Silikonheizmatte: 750W
Betriebsspannung: 230V
Kabellänge Heizelement: 500mm
Kabellänge Thermistor: 200mm
Thermistor: NTC 3950 100K
Maximale Betriebstemperatur: 110°C
Temperatursicherung: integriert
Stecker: fertig gecrimpt für AC Board V3.0
LIDAR Halter: SLS gefertigt aus hitzebeständigem PA12
Druckoberfläche: PRINPLATE EXTREME
Stärke Druckoberfläche: 1mm
Trägerplatte: PRINPLATE Federstahl
Verklebung: 3M 468MP Transferklebefolie
Versandgewicht: 2.800g

Lieferumfang

1x feingefrästes Aluminium Druckbett

1x selbstklebende Magnetfolie

1x selbstklebende Silikonheizmatte

1x Sensoraufkleber Halter für das LIDAR System

1x M4x5 Schraube für die Erdung

2x M3x6 Schrauben für den Sensoraufkleber Halter

4x M3x5 Schrauben für die Anschläge der Druckplatte

3x M5x22 Schrauben für die Druckbettbefestigung

1x PRINPLATE EXTREME 1mm Druckoberfläche

1x 3M 468MP Transferklebefolie

1x PRINPLATE Federstahlplatte

Versandgewicht: 2.800g
