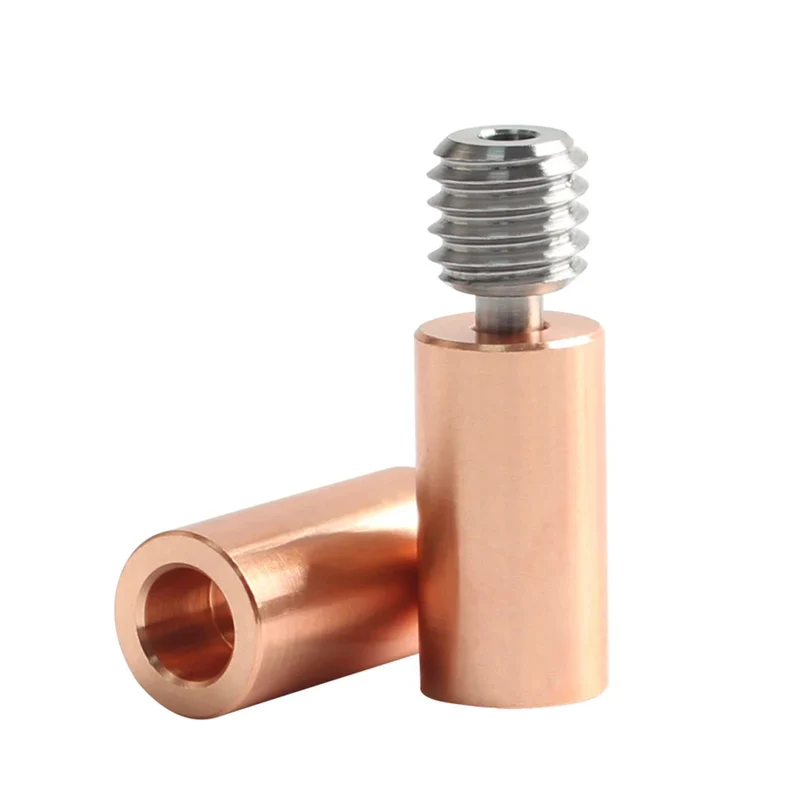

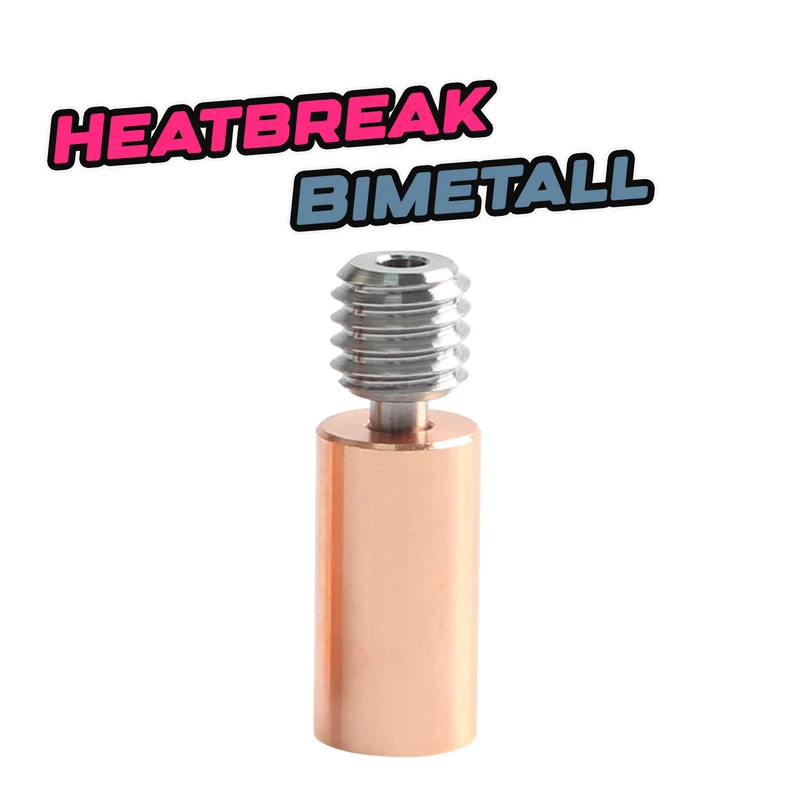

Bimetall Heatbreak 23mm

Bimetall Heatbreak

Kupfer-Titan Heatbreak für Flying Bear Ghost 5/6 und weitere kompatible 3D Drucker

Das Bimetall Heatbreak ist für verschiedene 3D Druck Hotends geeignet und kombiniert die unterschiedlichen thermischen Eigenschaften von Kupfer und Titan.

Der zweiteilige Aufbau sorgt dafür, dass die Wärme auf der kalten Seite des Hotends effektiv an den Kühlkörper abgegeben wird, während gleichzeitig die unerwünschte Wärmeübertragung vom Heizblock in Richtung Kühlkörper reduziert wird.

Dadurch entsteht eine klarere thermische Trennung zwischen der heißen und der kalten Zone des Hotends. Das Filament soll erst im vorgesehenen Schmelzbereich weich beziehungsweise aufgeschmolzen werden und nicht bereits zu früh innerhalb des Heatbreaks.

Das Heatbreak eignet sich aufgrund seiner Abmessungen beispielsweise für den Flying Bear Ghost 5 und Flying Bear Ghost 6 sowie weitere kompatible Hotends.

Warum ein Bimetall Heatbreak?

Das Heatbreak verbindet den heißen Bereich des Hotends mit dem Hotend Kühlkörper. Gleichzeitig soll es die Wärmeübertragung zwischen diesen beiden Bereichen möglichst gering halten.

Bei diesem Bimetall Heatbreak werden dafür Kupfer und Titan miteinander kombiniert.

Kupfer besitzt eine sehr hohe Wärmeleitfähigkeit und unterstützt dadurch die effektive Wärmeübertragung zwischen Heatbreak und Hotend Kühlkörper.

Titan besitzt dagegen eine deutlich geringere Wärmeleitfähigkeit. Das dünne Titanrohr inklusive Gewinde reduziert dadurch die Wärmeübertragung vom Heizblock in Richtung der kalten Zone des Hotends.

Die Kombination beider Materialien ermöglicht eine gezielte thermische Trennung innerhalb des Hotends.

Zweiteiliger Bimetall Aufbau

Das Heatbreak besteht aus zwei kraftschlüssig miteinander verbundenen Komponenten.

Das Kupferelement und das Titanrohr werden über eine Press beziehungsweise Schrumpfverbindung miteinander verbunden.

Dadurch werden die unterschiedlichen Eigenschaften der beiden Materialien gezielt genutzt:

Kupfer für eine gute Wärmeableitung
Unterstützt die Wärmeübertragung an den Hotend Kühlkörper.

Titan zur thermischen Trennung
Reduziert die Wärmeleitung zwischen Heizblock und kaltem Bereich des Hotends.

Definierter Schmelzbereich
Die thermische Trennung hilft dabei, ein zu frühes Erweichen des Filaments innerhalb des Heatbreaks zu reduzieren.

Vorteile im Überblick

Bimetall Konstruktion
Kombination aus Kupfer und Titan zur gezielten Steuerung der Wärmeübertragung.

Gute Wärmeableitung zur kalten Seite
Das Kupferelement unterstützt die Wärmeabgabe an den Hotend Kühlkörper.

Reduzierte Wärmeübertragung vom Heizblock
Das Titanrohr begrenzt die Wärmeleitung in Richtung der kalten Zone.

Für 1,75mm Filament
Das Heatbreak ist für die Verarbeitung von Filament mit 1,75mm Durchmesser ausgelegt.

Für verschiedene Hotends geeignet
Aufgrund seiner Abmessungen kann das Heatbreak in unterschiedlichen kompatiblen 3D Druck Hotends eingesetzt werden.

Wichtig: Abmessungen vor der Bestellung prüfen

Bitte überprüfe vor der Bestellung unbedingt die Abmessungen deines vorhandenen Heatbreaks.

Das Heatbreak eignet sich beispielsweise für Flying Bear Ghost 5 und Ghost 6. Je nach Druckermodell, Produktionszeitraum oder verbauter Hotend Version können jedoch unterschiedliche Ausführungen verwendet worden sein.

Die reine Angabe des Druckermodells ist deshalb nicht immer ausreichend, um die Kompatibilität eindeutig zu bestimmen.

Vergleiche insbesondere Gesamtlänge, Schaftdurchmesser, Gewinde und die Abmessungen des gesteckten Bereichs mit deinem vorhandenen Heatbreak.

PTFE Freimachung

Das Heatbreak besitzt eine PTFE Freimachung mit Ø4mm und einer Tiefe von 4,5mm.

Bitte berücksichtige auch dieses Maß beim Vergleich mit deinem vorhandenen Heatbreak beziehungsweise Hotend.

Technische Informationen

Ausführung: Bimetall Heatbreak
Material: Kupfer und Titan
Aufbau: zweiteilig
Gesamtlänge: 23mm
Länge gesteckter Bereich: 15,5mm
Gewindelänge: 5,5mm
Gewinde: M6
Durchmesser gesteckter Bereich: 7mm
PTFE Freimachung: Ø4mm
Tiefe PTFE Freimachung: 4,5mm
Geeigneter Filamentdurchmesser: 1,75mm
Kompatibilität: abhängig von Hotend und Abmessungen
Versandgewicht: 21g

Beispielhafte Kompatibilität

Das Bimetall Heatbreak kann aufgrund seiner Abmessungen unter anderem für folgende 3D Drucker geeignet sein:

Flying Bear Ghost 5
Flying Bear Ghost 6

Darüber hinaus ist die Verwendung mit weiteren Hotends möglich, sofern die benötigten Abmessungen mit den technischen Angaben dieses Heatbreaks übereinstimmen.

Lieferumfang

1x Bimetall Heatbreak

Versandgewicht: 21g
