Keramik Heizelement / Heatblock [VOLCANO] 24V

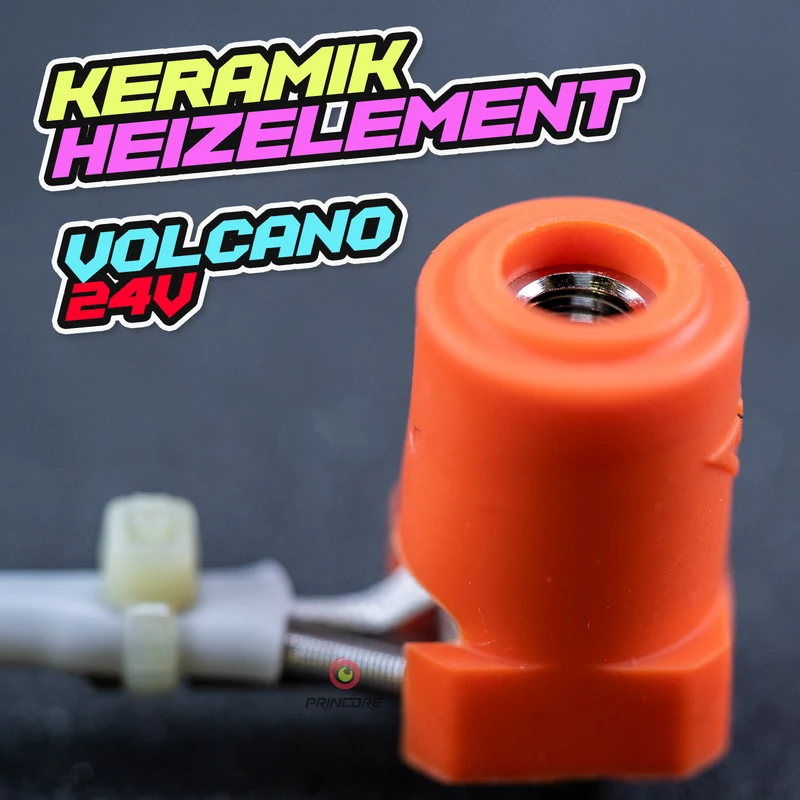

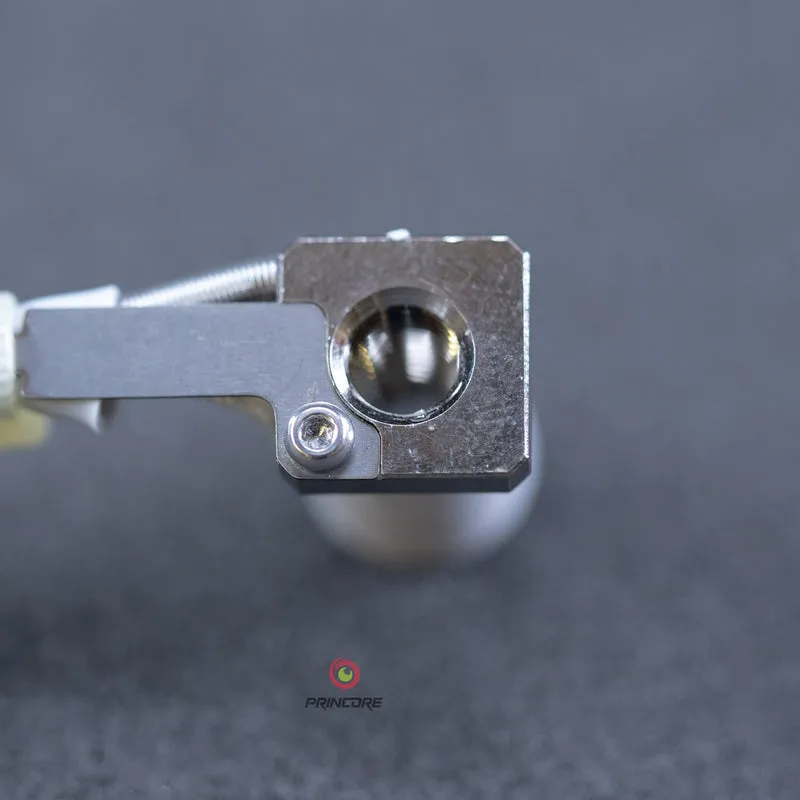

Eine Kombination aus Heatblock, Heizelement und Thermistor in einer kompakten Einheit. Bei diesem Heizelement wurde die klassische Heizpatrone gegen ein umlaufendes Keramikheizelement getauscht. Dies führt zu einer optimierten Wärmeverteilung bei gleichzeitig verringertem Gesamtgewicht. Die aufgesteckte Silikonsocke sorgt für eine konstante Temperatur am Heizkörper und verhindert ein Auskühlen durch die Bauteilkühlung des 3D Druckers. Passend für alle gängigen Hotends / Heatbreaks mit M6 Gewinde. Die angebrachten Stecker ermöglichen einen schnellen Austausch bei Wartungsarbeiten. Mit dem aus PA12 SLS gedruckten Lüfterhalter passen zwei 4020er Radiallüfter optimal an den BIQU H2 (+V2) Extruder. Auch bei hohen Temperaturen am Keramik Heizelement bleibt das PA12 des Lüfterhalters formstabil und garantiert eine optimale Bauteilkühlung.

Vorteile

• umlaufende Wärmeverteilung um die Düse
• verringertes Gewicht
• kompakte Bauform
• Steckverbindung für Wartungsarbeiten
• Schutz vor Temperaturschwankungen
• Hohe Wärmeformstabilität des Lüfterhalters (Nylon PA12 SLS)

Technische Daten

• Betriebsspannung: 24V
• Thermistor: 100K thermistor - ATC Semitec 104GT
• Gewinde für Heatbreak: M6
• Gewinde für Düse: M6
• Schlüsselweite: 12
• Höhe: 20,5mm
• Kabellänge Heizelement: 160mm
• Kabellänge Verlängerung: 800mm
• Maximale Temperatur: 300°C
• Leistung: 55Watt
• Für Düsen mit VOLCANO Bauform
• Material Lüfterhalter: Nylon PA12
• ACHTUNG, nur passend für die BIQU H2 + V2 Version (nicht passend für die "BIQU H2 light" Version)

Firmware Einstellungen

• Marlin: 5:100K thermistor - ATC Semitec 104GT-2/104NT-4-R025H42G (Verwendet in ParCan & J-Kopf) (4,7 k pullup), #definieren TEMP_SENSOR_0 5
• Klipper: Sensor_type: ATC Semitec 104NT-4-R025H42G

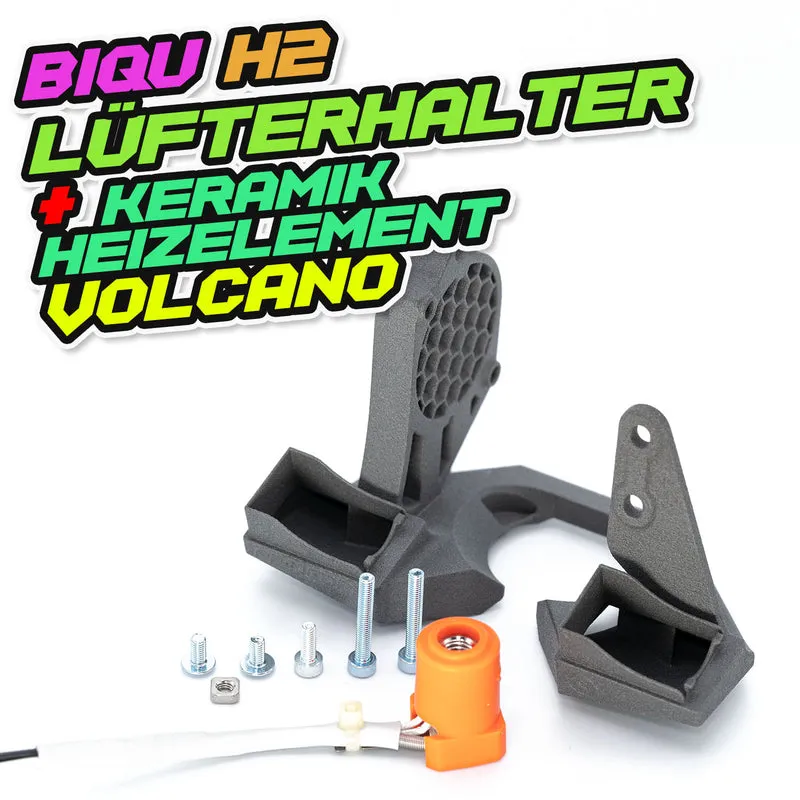

BIQU H2 Lüfterhalter

Dieser Lüfterhalter aus PA12 ist eigens für den BIQU H2 + V2 Extruder gefertigt und wird auch am Princore ONE Seriendrucker verwendet. Gefertigt wurde er in unserem Formlabs Fuse 1 SLS Drucker.

Er bietet bei sehr geringem Gewicht eine optimale Bauteilkühlung. Er ist auf zwei 4020 Radiallüfter ausgelegt, welche durch einfaches "Einklicken" am Lüfterhalter befestigt werden. Auch ist eine Möglichkeit verfügbar einen Näherungssensor mit einem Durchmesser von 8mm zu verwenden (seitlich geklemmt).

Wichtiger Hinweis:

• Die V6 Version passt mir allen gängigen V6 Heizkörpern sowie dem am BIQU H2 standardmäßig verbautem Heizkörper
• Die VOLCANO Version passt nur mit dem hier im Shop angebotenem VOLCANO Keramik-Heizelement -> (LINK)

Lieferumfang

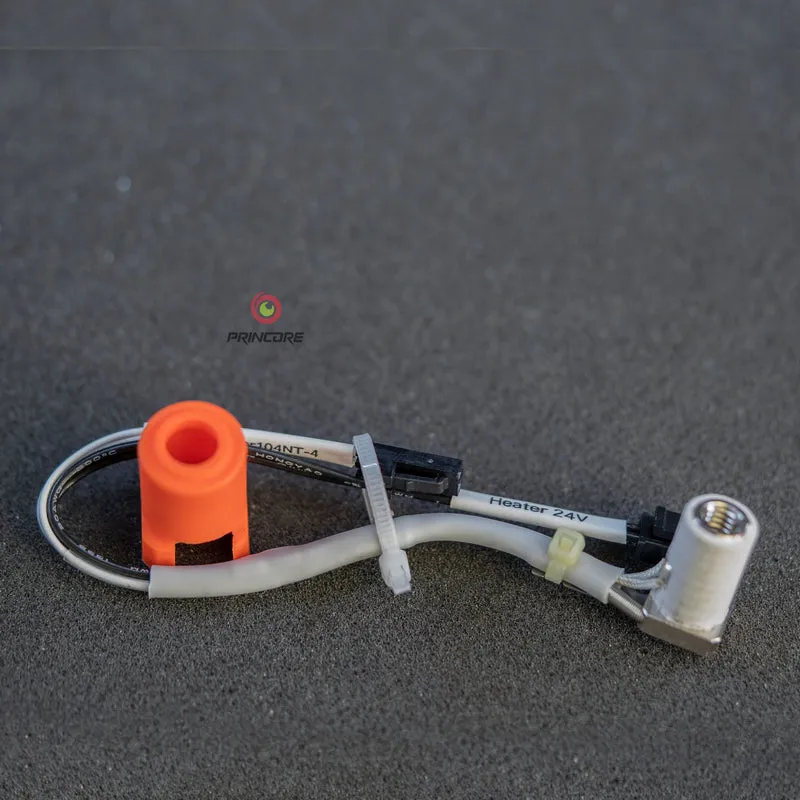

• 1x Set Keramikheizelement mit integriertem Temperatursensor

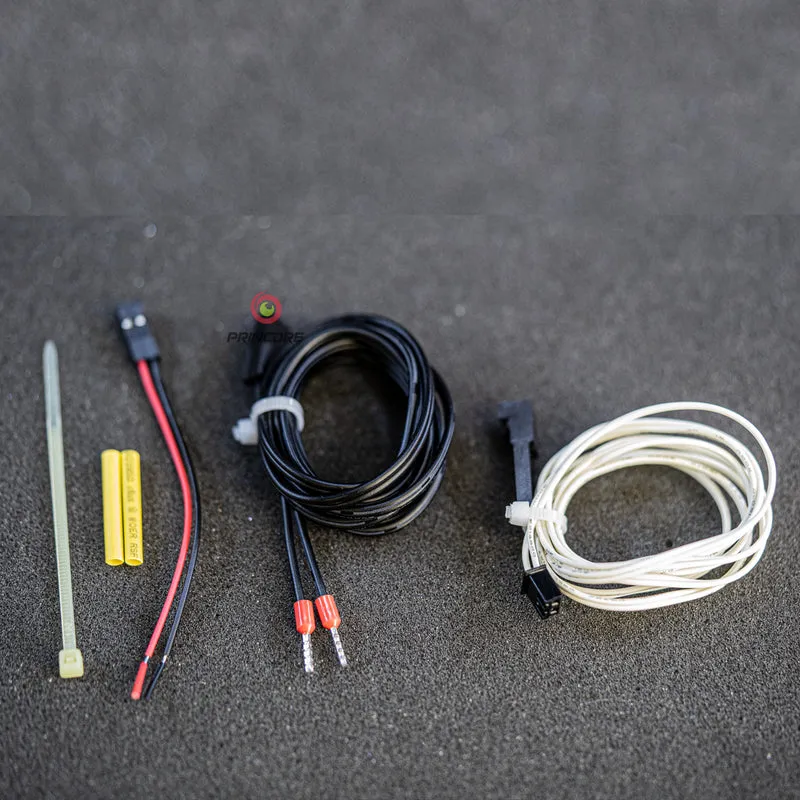

• 1x Set Verlängerungskabel inklusive Steckverbindung
• 1x Silikonsocke
• 1x PA12 BIQU H2 (+V2) Lüfterhalter

 Versandgewicht: 200g
