CREALITY K1 MAX Gehäuseerweiterung

BESCHREIBUNG

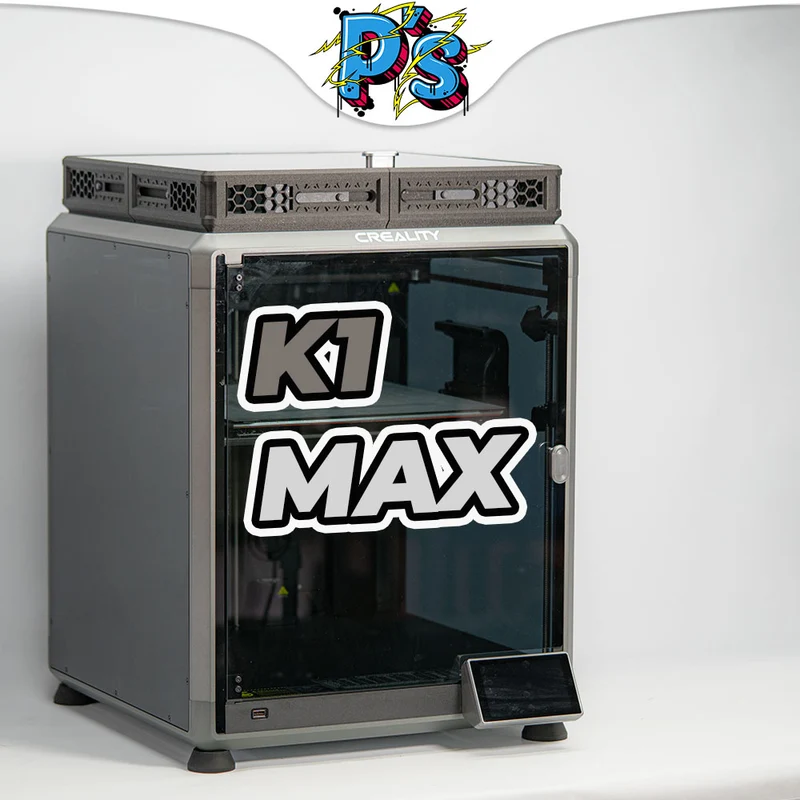

Die Deckelerweiterung für den Creality K1 MAX setzt die Scheibe 60mm weiter nach oben und ermöglicht es die Temperatur im Innenraum durch verstellbare Liftschlitze zu regulieren.

Durch die Verstellbaren Öffnungen muss das Gehäuseglas auch beim Druck von PLA nicht mehr entfernt werden. Für Materialien wie ABS/ASA/PETG/NYLON etc. werden die Lüftungsschlitze geschlossen, um eine möglichst hohe Temperatur im Bauraum zu erzielen.

• Druckbar auf dem CREALITY K1 MAX
• Durch den größeren Abstand des Extruders zum Glasdeckel hat der Bowdenschlauch mehr Platz und das Filament wird leichter zum Extruder gefördert.

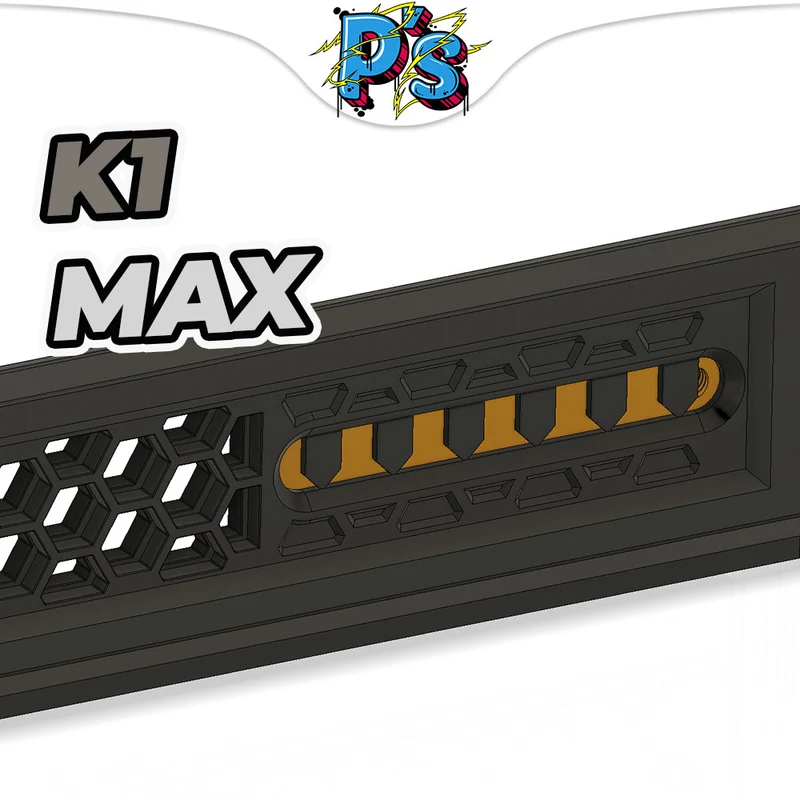

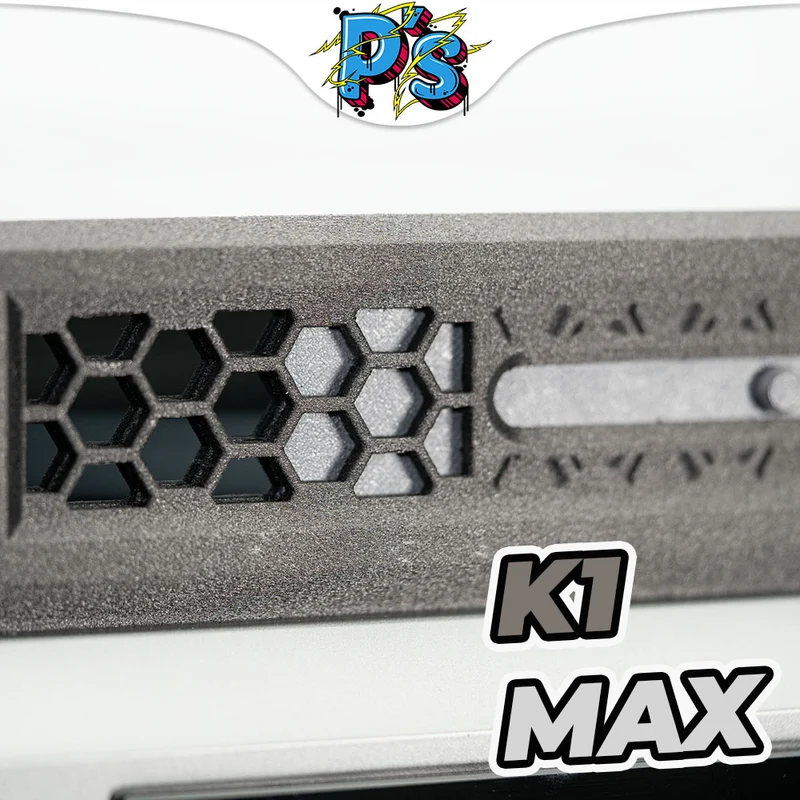

• Insgesamt können 8 Schieber (zwei pro Seite) stufenlos verschoben werden.

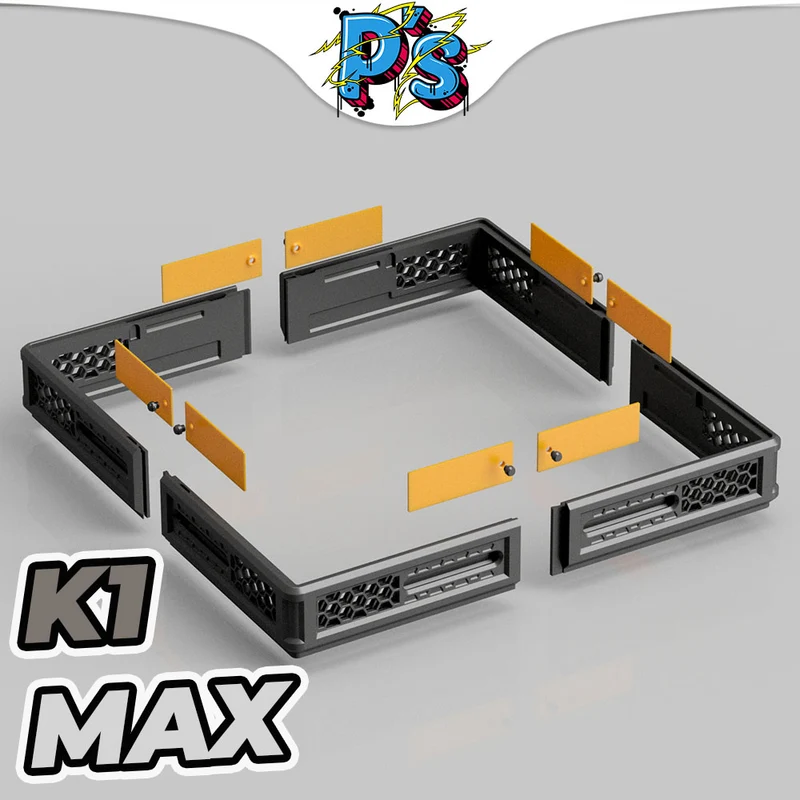

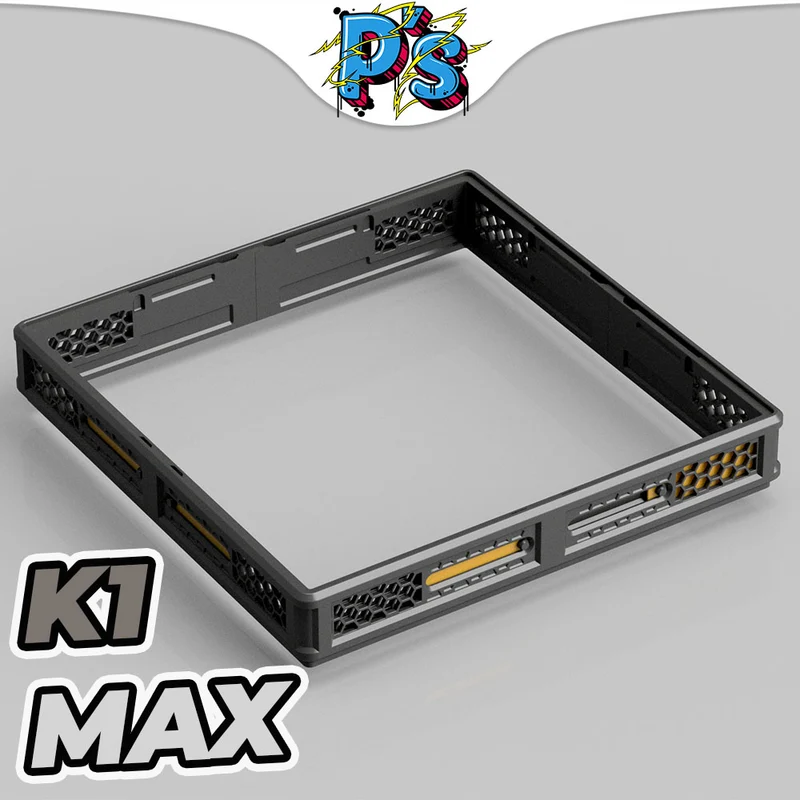

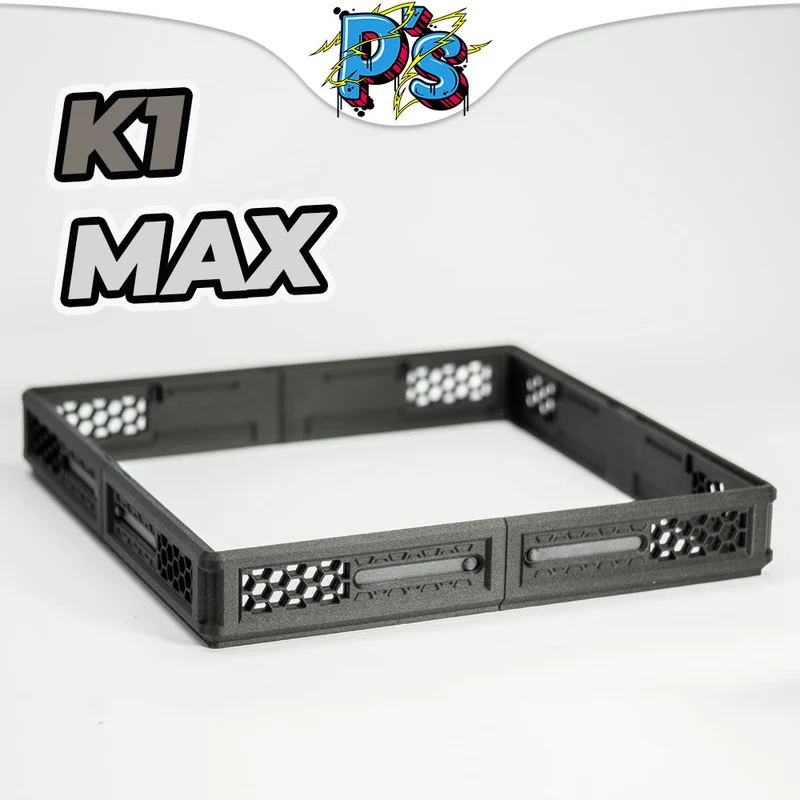

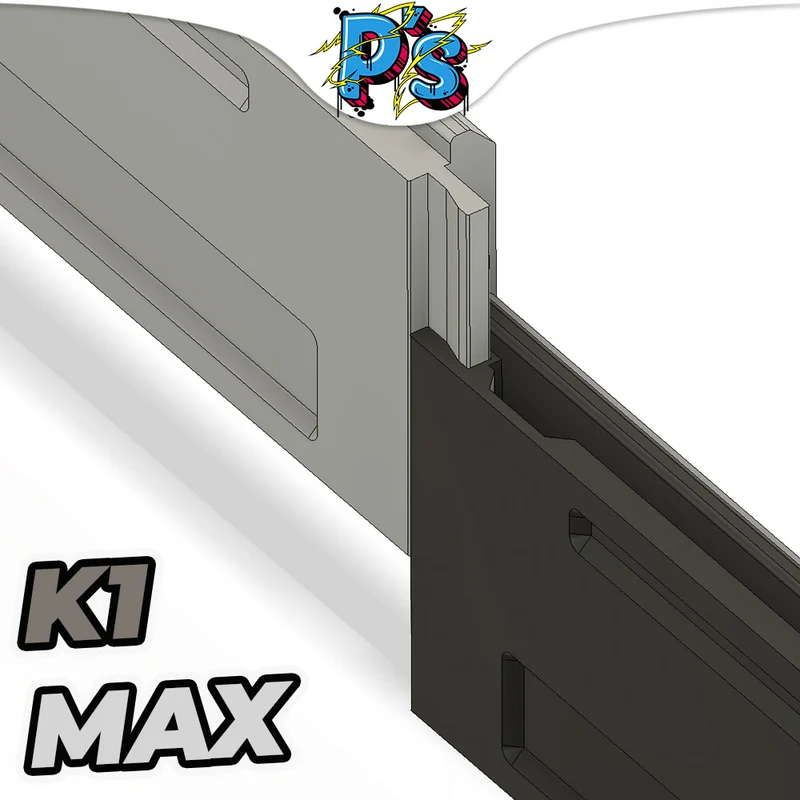

• Das Gestell ist in 4 baugleiche Segmente aufgeteilt, welche sich über Führungsnasen zusammenstecken lassen.
• Alle Bauteile können ohne Stützstruktur gedruckt werden.
• Die konstruktiv eingebrachten Stützen am Langloch werden nach dem Druck vorsichtig entfernt.

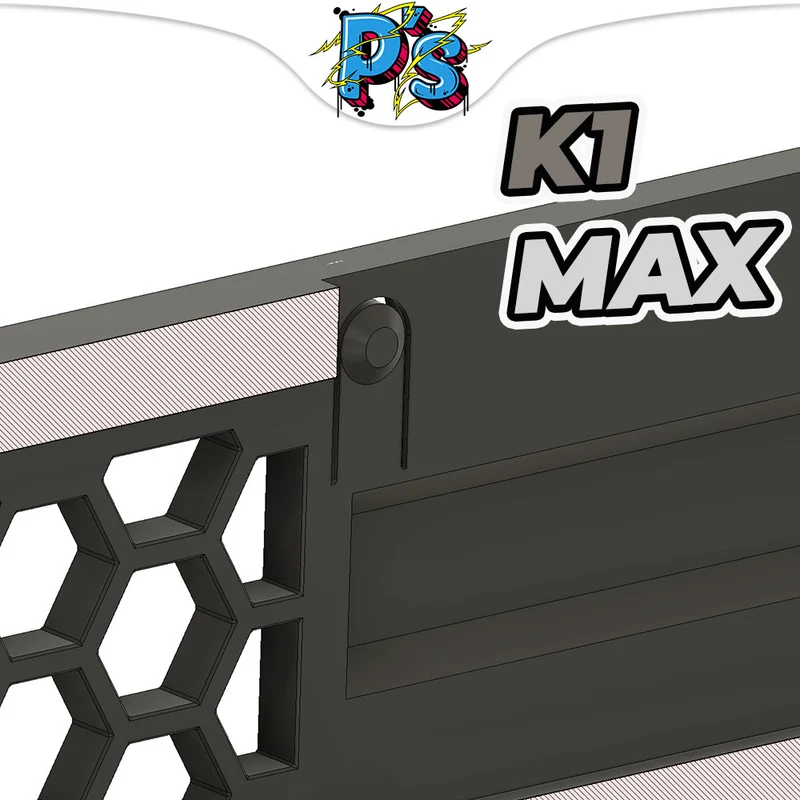

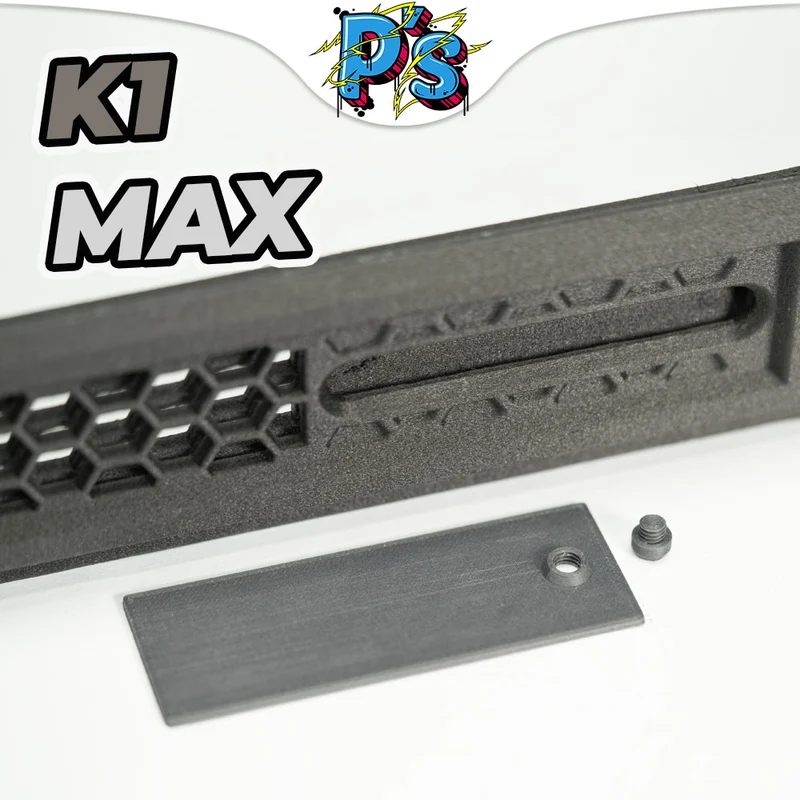

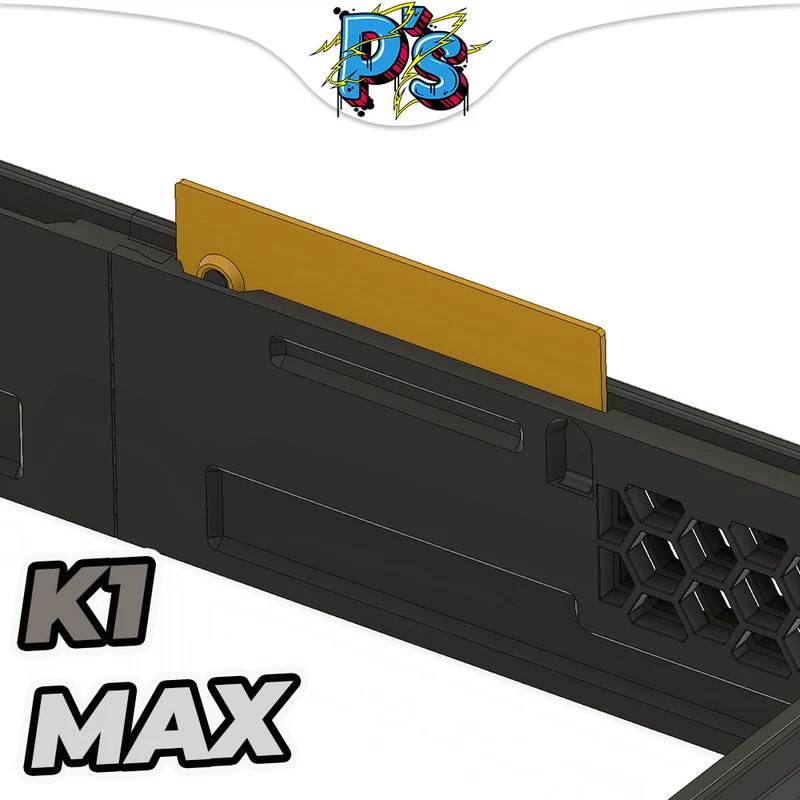

• Die Schieber werden von oben in die Gestellsegmente eingeschoben und anschließend wird der Schieberknauf über ein Gewinde eingeschraubt
• Eine Nase mit Vorspannung im Gestell sorgt für eine geringe Vorspannung auf die Schieber.

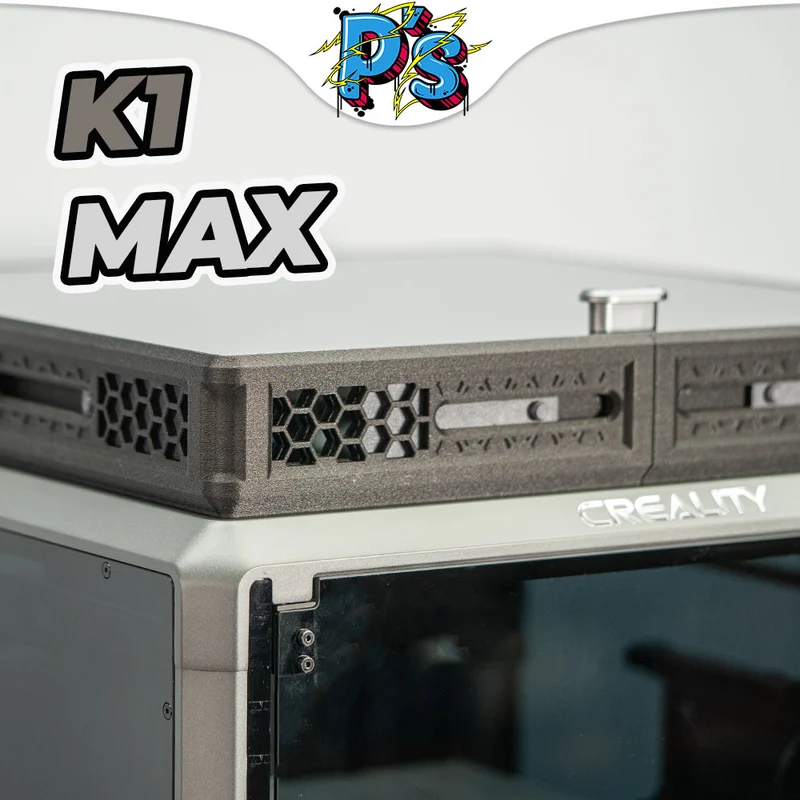

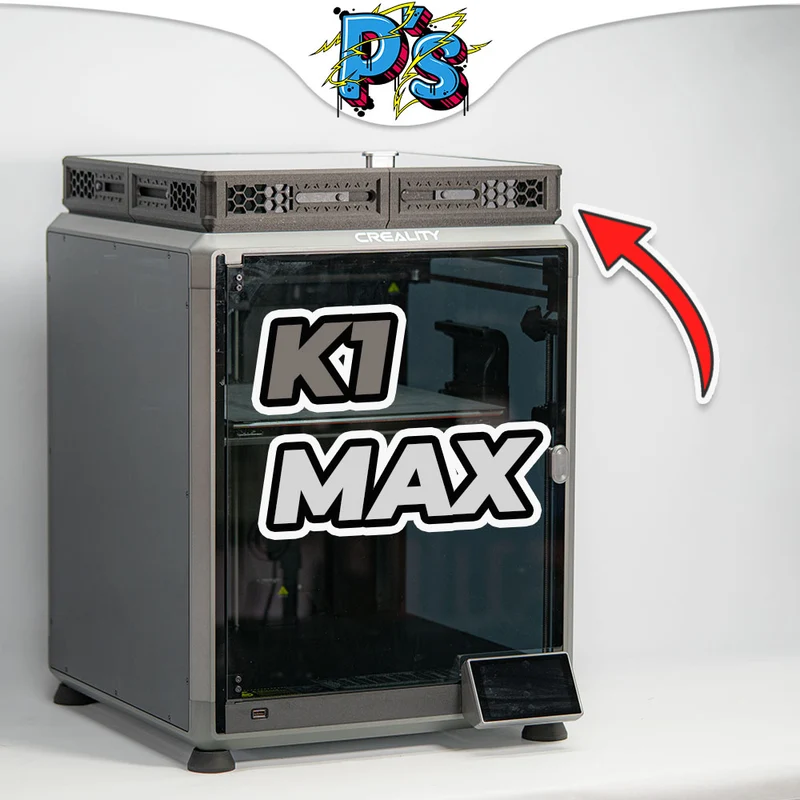

• Die Gehäuseerweiterung wird auf den vorhandenen Absatz im Druckergestell gesteckt.
• Sämtliche Bauteile haben an den Funktionsflächen ein konstruktives Spiel damit eine einwandfreie Montage und Bewegung ermöglicht wird.

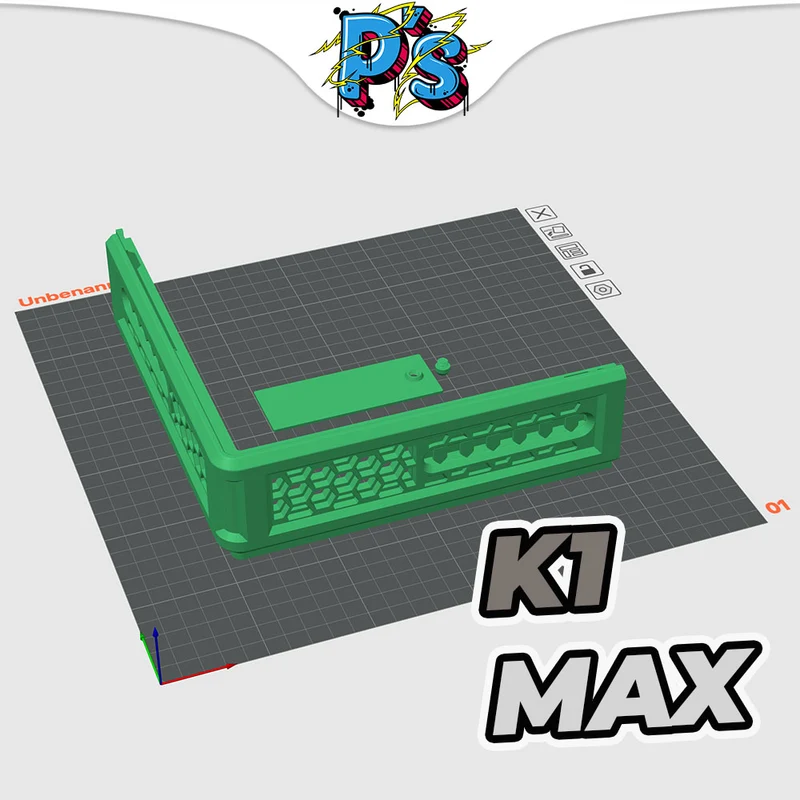

3D-DRUCKEINSTELLUNGEN

• Druckmaterial: PLA/PETG/ABS/ASA/NYLON CF (das Beispiel wurde aus PRINCORE PA12-CF gedruckt)
• Düse: 0,4mm
• Füllung: 15%
• Linienhöhe: 0,2mm
• Wände: 2
• Stützstruktur: ohne
• Empfehlung: BRIM mit 3 Linien
• Druckdauer pro Segment ca. 5 Stunden
• Die Gehäuseteile werden 4x gedruckt
• Der Schieber sowie die Knäufe werden jeweils 8x gedruckt

Ihr sucht diese Gehäuseerweiterung für euren Creality K1? Kein Problem! Die angepasste verion für den Creality K1 gibt es auf Cults:

Deckelerweiterung K1

LIEFERUMFANG

• Digitaler Download: 1x Gehäuse STL, 1x Schieber STL, 1x Knauf STL
