Druckplatten Komplett SET Extreme 1mm !Variante wählen!

PRINPLATE EXTREME 1mm Druckplatten Set für Magnetsysteme

Komplettes Wechselplattensystem mit PRINPLATE EXTREME 1mm, Federstahl, 3M Transferklebefolie und Magnetfolie

Das PRINPLATE EXTREME 1mm Druckplatten Set für Magnetsysteme enthält alle wesentlichen Komponenten, um ein bestehendes Druckbett mit einem magnetischen Wechselplattensystem und unserer robusten PRINPLATE EXTREME Druckoberfläche auszustatten.

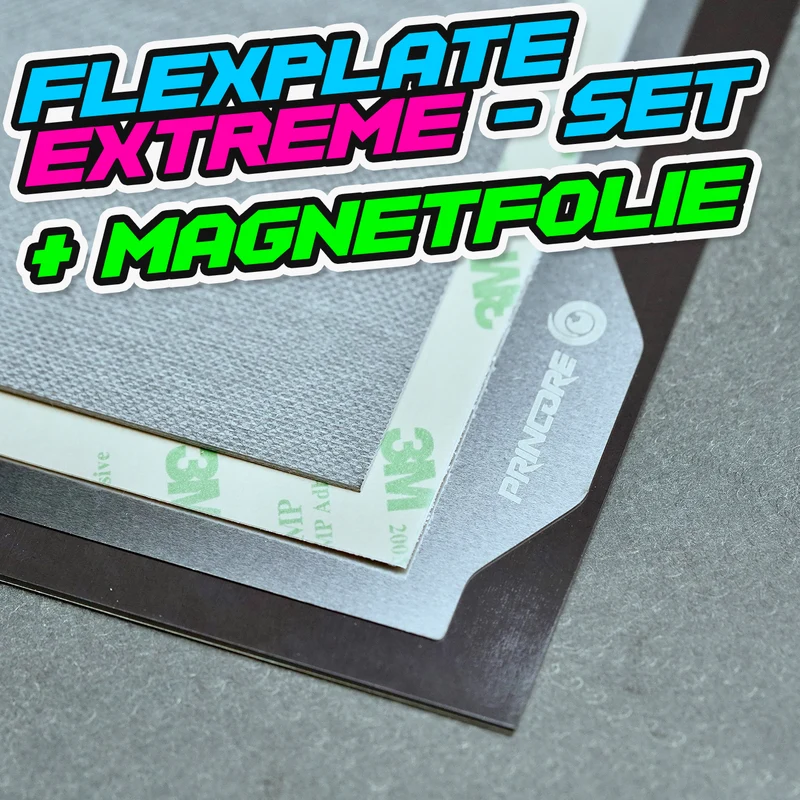

Das Set besteht aus einer PRINPLATE EXTREME 1mm Druckplatte, einer PRINPLATE Federstahlplatte, einer 3M 468MP Transferklebefolie sowie einer hitzebeständigen Magnetfolie mit bereits aufgebrachter 3M Transferklebefolie.

Die Magnetfolie wird auf dem vorhandenen Druckbett beziehungsweise einer geeigneten Aluminium Druckplatte verklebt. Die PRINPLATE EXTREME 1mm wird mithilfe der 3M 468MP Transferklebefolie mit der Federstahlplatte verbunden. Anschließend kann die fertige Wechselplatte einfach magnetisch auf dem Druckbett positioniert und zum Entnehmen der Bauteile wieder abgenommen werden.

Bitte die korrekte Variante für deinen 3D Drucker im Dropdown Menü auswählen.

Passgenau für das jeweilige Druckermodell

Die einzelnen Komponenten des Sets werden passend zur ausgewählten Druckervariante geliefert.

Dadurch erhältst du ein auf die jeweilige Druckbettgröße abgestimmtes Magnetsystem aus Magnetfolie, Federstahlplatte, Transferklebefolie und PRINPLATE EXTREME 1mm.

Bitte prüfe vor der Bestellung die ausgewählte Druckervariante und die benötigten Abmessungen.

Warum PRINPLATE EXTREME?

PRINPLATE EXTREME wurde speziell für anspruchsvolle Filamente und hohe Anforderungen an die Druckbetthaftung entwickelt.

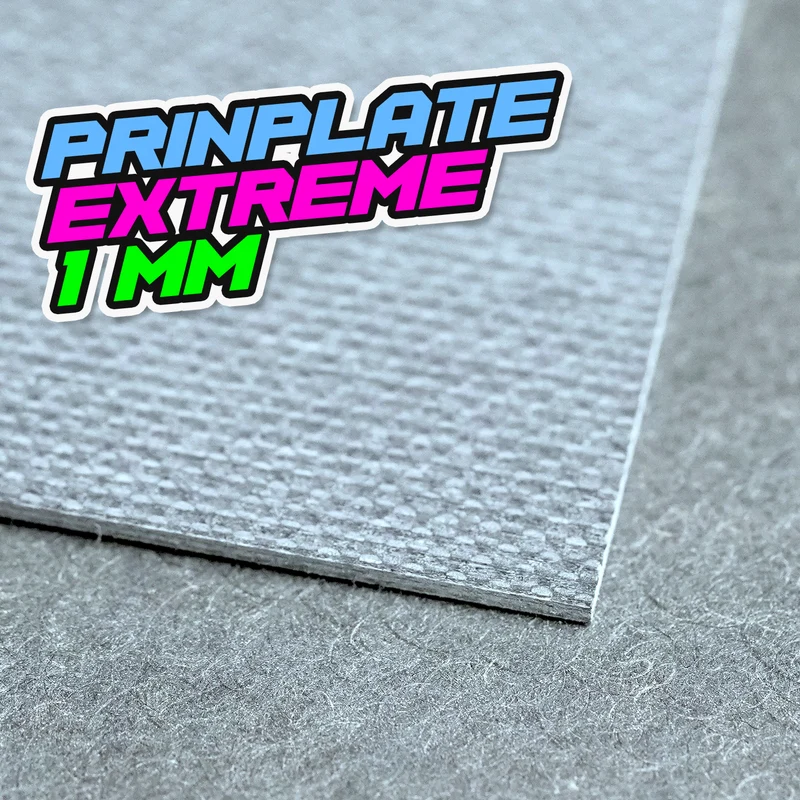

Die Druckplatte besteht aus in Epoxidharz eingebetteten Fasern und besitzt eine hohe mechanische und thermische Belastbarkeit. Gegenüber unserer PRINPLATE PRO besitzt die EXTREME eine erhöhte Faserdichte und ist dadurch besonders robust und verwindungssteif.

Die 1mm Variante besitzt eine raue und eine glatte Seite. Die raue Seite dient als Druckoberfläche, während die glatte Seite zur Verklebung mit der PRINPLATE Federstahlplatte vorgesehen ist.

Besonders bei technischen Filamenten wie Nylon, PA12 und weiteren Materialien mit erhöhter Warping Neigung spielt die PRINPLATE EXTREME ihre Stärken aus.

Magnetisches Wechselplattensystem

Durch die Kombination aus Magnetfolie und PRINPLATE Federstahlplatte wird die Druckplatte während des Drucks magnetisch auf dem Druckbett gehalten.

Für viele Anwendungen sind dadurch keine zusätzlichen Druckbettklammern erforderlich.

Nach dem Abkühlen kann die komplette Federstahlplatte vom Druckbett genommen und vorsichtig gebogen werden. Dadurch lassen sich gedruckte Bauteile in vielen Fällen besonders einfach von der Druckoberfläche lösen.

Wer mehrere Wechselplatten verwendet, kann die benutzte Druckplatte direkt nach dem Druck entnehmen, eine weitere Platte auflegen und den nächsten Druck starten.

Vorteile im Überblick

Komplettes Magnetsystem
Magnetfolie, Federstahlplatte, 3M Transferklebefolie und PRINPLATE EXTREME 1mm sind bereits im Set enthalten.

Ideal für technische Filamente
PRINPLATE EXTREME eignet sich besonders für Nylon und weitere anspruchsvolle Materialien mit erhöhter Warping Neigung.

Flexibles Wechselplattensystem
Die Federstahlplatte kann einfach von der Magnetfolie abgenommen und anschließend wieder aufgelegt werden.

Einfache Bauteilentnahme
Nach dem Abkühlen kann die Federstahlplatte leicht gebogen werden, wodurch sich viele Bauteile einfacher lösen lassen.

Robuste Druckoberfläche
Die PRINPLATE EXTREME besitzt eine widerstandsfähige, raue und matte Druckoberfläche.

Passend zum Druckermodell
Die Komponenten werden passend zur ausgewählten Druckervariante geliefert.

Geeignet für viele Filamente

Die PRINPLATE EXTREME wurde bereits mit verschiedenen Filamenten getestet.

Dazu gehören unter anderem:

PLA
PETG
ABS
ASA
HIPS
GreenTec
TPU
Nylon
PMMA

Die tatsächliche Haftung ist abhängig vom verwendeten Filament, der Bauteilgeometrie, der Druckbetttemperatur und den Einstellungen des ersten Layers.

Gerade bei Nylon und anderen technischen Filamenten kann die benötigte Haftung stark von der Geometrie und der Warping Neigung des Bauteils abhängen.

Montage des Magnetsystems

Für die Montage empfehlen wir folgende Vorgehensweise:

1. Druckbett beziehungsweise Aluminium Druckplatte gründlich reinigen und entfetten. Hierfür eignet sich beispielsweise Isopropanol 99,9%.

2. Schutzfolie der bereits auf der Magnetfolie angebrachten 3M Transferklebefolie schrittweise entfernen und die Magnetfolie gleichmäßig auf das Druckbett kleben.

3. Besitzt die Magnetfolie ein leichtes Übermaß, kann dieses nach der Verklebung entlang der Kante des Druckbetts vorsichtig mit einem geeigneten Cuttermesser bündig abgeschnitten werden.

4. Die glatte Unterseite der PRINPLATE EXTREME 1mm sowie die zu beklebende Seite der PRINPLATE Federstahlplatte sorgfältig reinigen und entfetten.

5. Die PRINPLATE EXTREME 1mm mithilfe der mitgelieferten 3M 468MP Transferklebefolie gleichmäßig mit der Federstahlplatte verkleben.

6. Die fertig verklebte Wechselplatte auf die Magnetfolie auflegen und korrekt positionieren.

Das Magnetsystem ist anschließend einsatzbereit.

Optional als Ready-to-Print Variante

Wenn du dir das Verkleben der PRINPLATE EXTREME 1mm mit der Federstahlplatte sparen möchtest, bieten wir für entsprechende Produkte auch unseren Ready-to-Print Verklebeservice an.

Dabei werden Federstahlplatte, 3M 468MP Transferklebefolie und PRINPLATE EXTREME fachgerecht miteinander verklebt, sodass die Wechselplatte bereits fertig vorbereitet geliefert wird.

Pflegehinweise

Für eine dauerhaft zuverlässige Haftung sollte die PRINPLATE EXTREME Druckoberfläche sauber und frei von Fett, Staub und Filamentrückständen gehalten werden.

Bei nachlassender Haftung kann die raue Oberfläche vorsichtig mit Schleifpapier mit einer Körnung von etwa 80 bis 120 leicht angeraut werden. Anschließend die Oberfläche trocken und gründlich von Schleifstaub befreien.

Für die regelmäßige Reinigung der PRINPLATE EXTREME empfehlen wir keine aggressiven Reiniger und keine regelmäßige Reinigung mit Isopropanol.

Druckempfehlungen

Die folgenden Werte dienen als Ausgangspunkt und können abhängig von Filament, Drucker und Bauteilgeometrie angepasst werden.

Material	Druckbetttemperatur	Layer 1	Hinweise
PLA	67°C	0,20mm	sehr gute Haftung
PETG	87°C	0,20mm	sehr gute Haftung
ABS / ASA	110°C	0,10mm	120% Fluss
TPU	60°C	0,20mm	sehr gute Haftung
Nylon	80°C	0,10mm	130% Fluss, 15mm/s
GreenTec	97°C	0,20mm	sehr gute Haftung

Als Ausgangspunkt empfehlen wir ein Druckbett Leveling mit etwa 0,05mm Abstand.

Für den ersten Layer hat sich eine reduzierte Druckgeschwindigkeit von etwa 15mm/s bewährt. Je nach Material kann ein erhöhter Fluss für den ersten Layer die Haftung zusätzlich verbessern.

Hinweis zu Nylon und technischen Filamenten

Bei Nylon und anderen technischen Filamenten ist eine gute Druckbetthaftung besonders von der Bauteilgeometrie, dem Material und den Druckparametern abhängig.

Bei stark zum Warping neigenden Bauteilen können Anpassungen der Druckbetttemperatur, des ersten Layers, der Druckgeschwindigkeit oder zusätzliche Maßnahmen wie ein Brim erforderlich sein.

Hinweis zu ABS und ASA

Für ABS und ASA kann bei Bedarf eine sehr dünne Schicht aus Aceton mit einer kleinen Menge darin gelöstem ABS beziehungsweise ASA Filament auf die Druckoberfläche aufgetragen werden.

Dadurch kann die Haftung bei besonders zum Warping neigenden Bauteilen zusätzlich verbessert werden.

Dabei sollte nur eine sehr dünne Schicht verwendet werden. Aceton ist leicht entzündlich und sollte ausschließlich unter Beachtung der entsprechenden Sicherheitsmaßnahmen und bei guter Belüftung verwendet werden.

Wichtiger Hinweis zu hohen Temperaturen

Magnetmaterialien verlieren mit zunehmender Temperatur einen Teil ihrer Magnetkraft.

Die mitgelieferte hitzebeständige Magnetfolie kann bis zu einer Druckbetttemperatur von etwa 110°C verwendet werden.

Bei hohen Druckbetttemperaturen, beispielsweise beim Drucken von ABS oder ASA, sowie bei großen Bauteilen mit hoher Warping Neigung empfehlen wir zusätzlich geeignete Druckbettklammern zur Sicherung der Federstahlplatte.

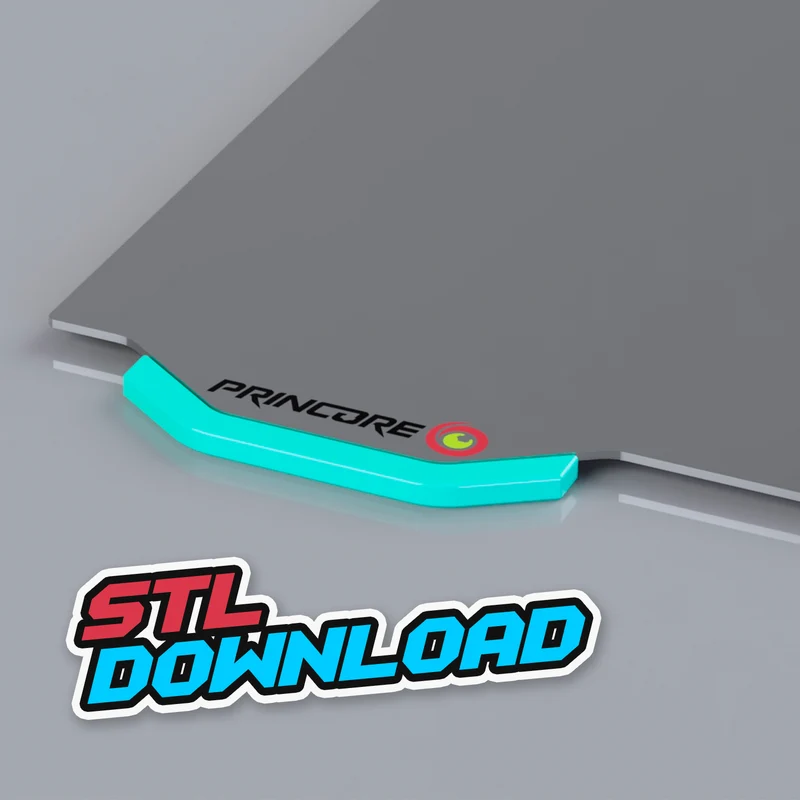

Kantenschutz für die Federstahlplatte

Die PRINPLATE Federstahlplatte besitzt je nach Variante Nasen zur einfachen Handhabung.

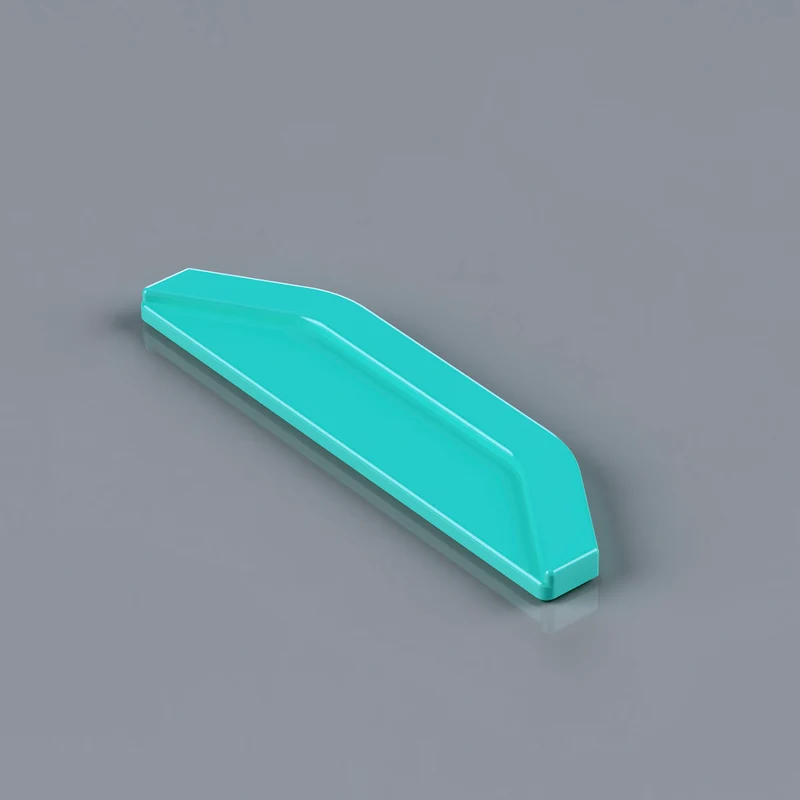

Für diese Bereiche steht ein druckbarer Kantenschutz zur Verfügung:

Kantenschutz herunterladen

Technische Informationen

Druckoberfläche: PRINPLATE EXTREME
Stärke PRINPLATE EXTREME: 1mm

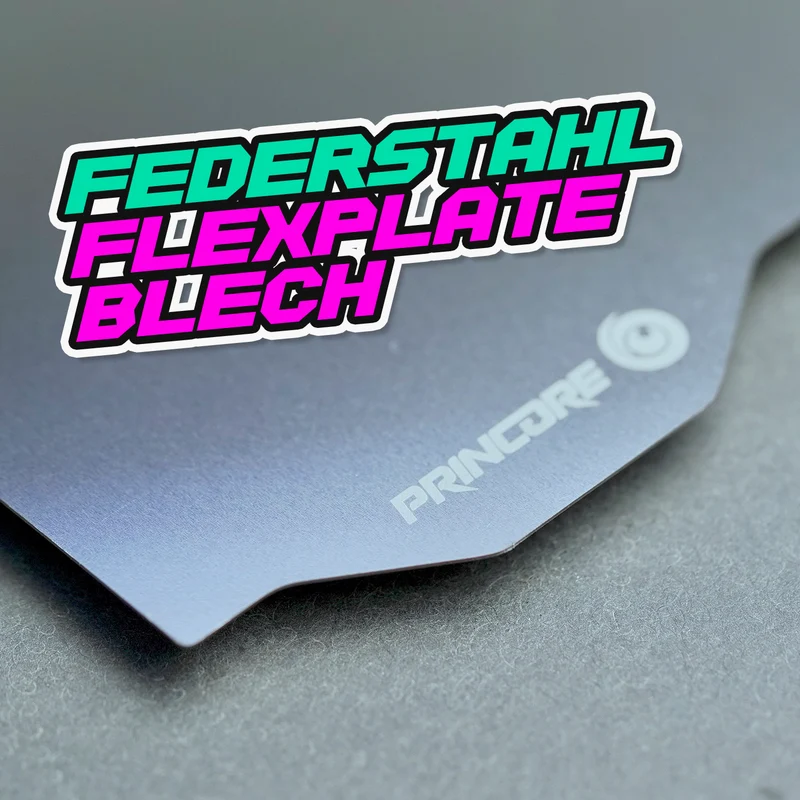

Trägerplatte: PRINPLATE Federstahlplatte

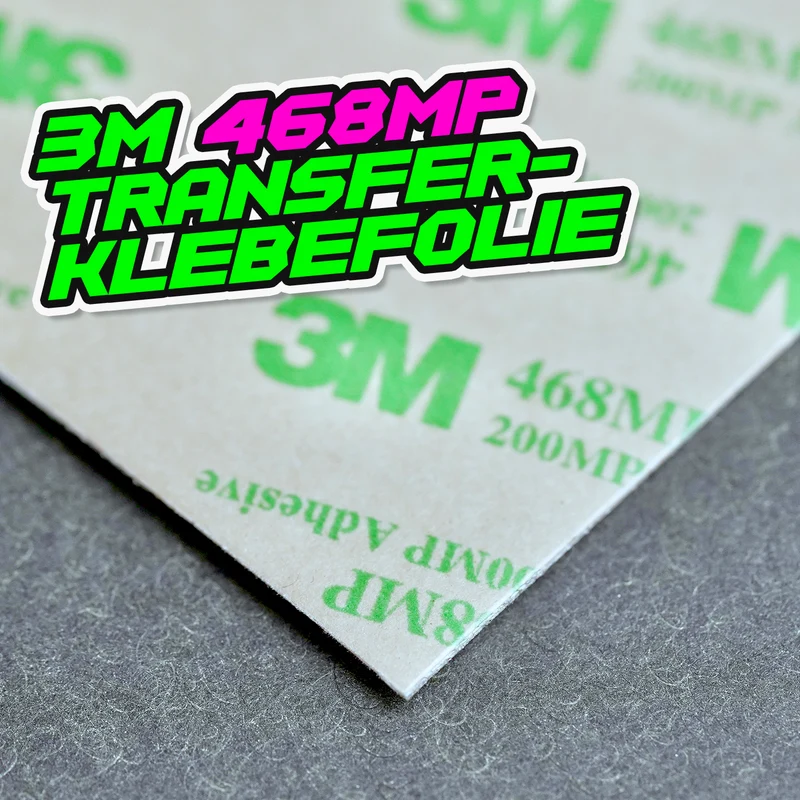

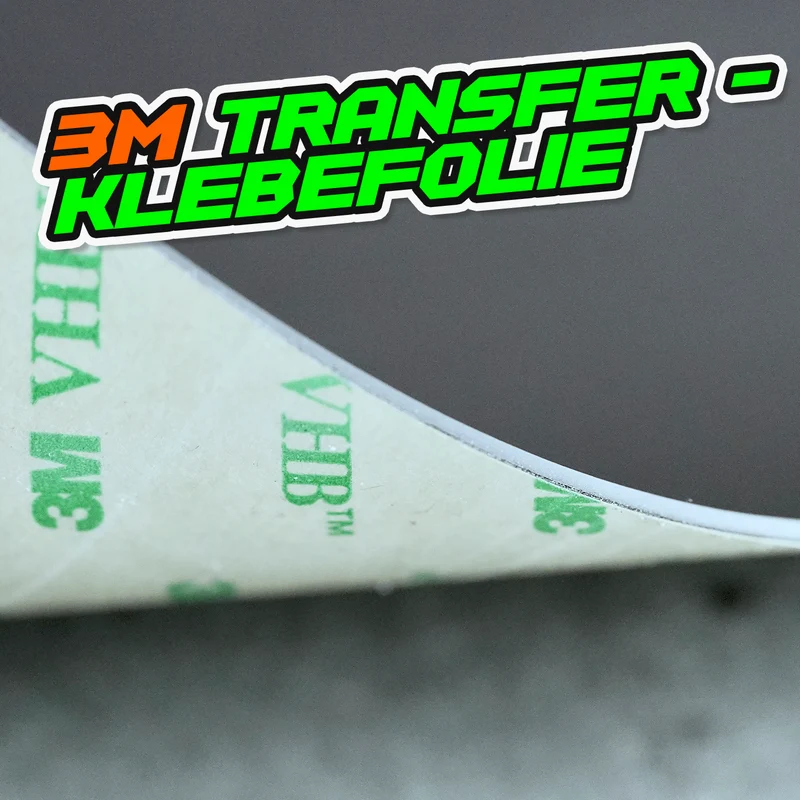

Verklebung Druckplatte: 3M 468MP Transferklebefolie

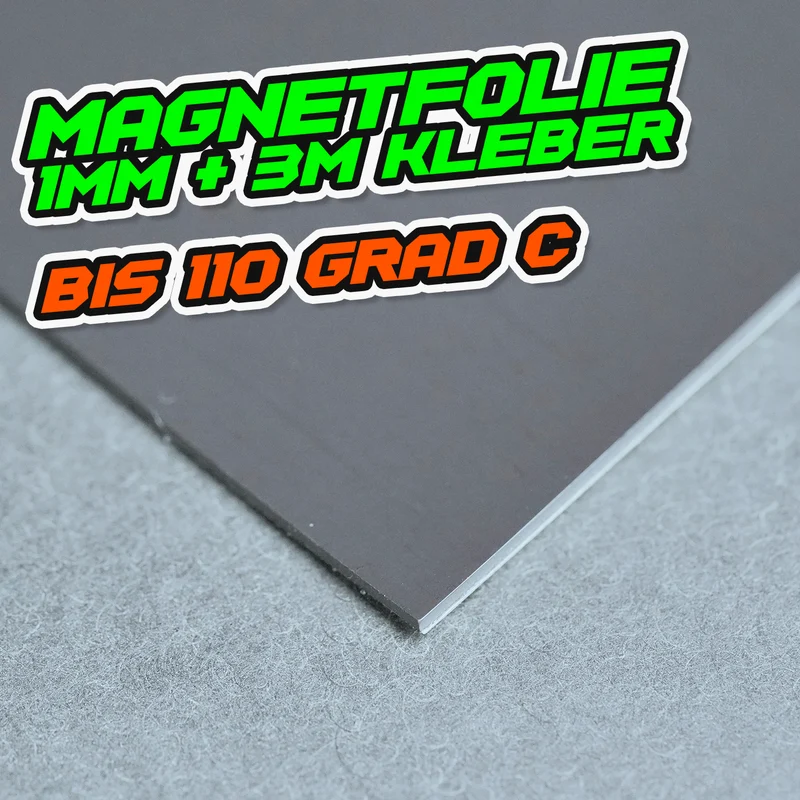

Magnetsystem: hitzebeständige Magnetfolie mit 3M Transferklebefolie
Maximale empfohlene Druckbetttemperatur der Magnetfolie: ca. 110°C
Abmessungen: abhängig von der ausgewählten Druckervariante
Versandgewicht: ab 600g

Lieferumfang

1x PRINPLATE EXTREME 1mm Druckplatte
1x 3M 468MP Transferklebefolie
1x PRINPLATE Federstahlplatte
1x hitzebeständige Magnetfolie mit 3M Transferklebefolie

Die Komponenten werden passend zur ausgewählten Variante geliefert.

Optischer Hinweis

Das Schliffbild der PRINPLATE EXTREME kann durch die mechanische Bearbeitung optische Unregelmäßigkeiten aufweisen.

Diese sind produktionsbedingt und haben keinen Einfluss auf die Funktion oder Planheit der Druckplatte.

Versandgewicht: ab 600g
