Filament Trockenbox breite Version [STL Downloads]

Die STL Dateien zum Drucken des Gestells der Filament Trockenbox!

Den passenden Bausatz für die Filament Trockenbox mit vorgestanzter Box und allen Einzelteilen findest du hier: -> KLICK <-

Perfekt gedruckte Teile setzen einen sauber ausgerichteten sowie montierten 3D-Drucker, optimierte Slicer-Einstellungen sowie qualitativ hochwertiges und vor allem trockenes Filament voraus. Es ist schade, wenn man viel Geld für ein hochwertiges Filament ausgibt und am Ende die gewünschte Qualität des Bauteils auf Grund von Feuchtigkeit im Filament nicht erreicht wird.

Einige (hygroskopische) Kunststoffe ziehen die Feuchtigkeit (Wasser) aus der Umgebungsluft und speichern diese. Beim Drucken dieser "feuchten" Filamente, erhitzt sich das Wasser im Filament sobald es in der Druckdüse erhitzt wird und verdampft ab 100° Celsius. Es entstehen unschöne und unsaubere Drucke, sowie eine Verschlechterung der Oberflächenqualität durch das schlagartige Verdampfen der Feuchtigkeit.

Lagert man seine Filamente (PLA / PETG / TPU / ABS / Nylon / Polycarbonat / PVA) in einer Trockenbox, bleiben sie während der Lagerung und auch während des 3D-Druckens trocken und zugleich staubfrei (Verringerung der Gefahr einer verstopften Düse durch Staubpartikel).

Details:

• das Gestell kann auf 3D Druckern ab einem Druckvolumen von 280x180x90mm (L,B,H) gedruckt werden (die geteilte Version benötigt in der Länge nur einen Druckbereich von 140mm und ist somit auf fast allen 3D Druckern druckbar).

• maximale Filament-Rollenbreite: 147mm

• sämtliche Bauteile können ohne Stützstruktur gedruckt werden

• bevorzugtes Filament: PLA oder PETG

• Wandlinien: 3 (bei 0,4mm Düse)

• Füllung: 20% (weniger reicht auch)

• Druckplattenhaftung: keine

• die Filamentrollen werden stehend gedruckt

• nach dem Druck werden die Rollen mit Kugellagern bestückt und in das Gestell geklemmt

• in den Staubfilter wird ein rund geschnittenes Stück Schwamm oder Schaumstoff gepresst, um eventuelle Verunreinigungen vom Filament abzustreifen

• eine vorgeschnittene Filamentbox sowie sämtliches Zubehör zum Bau deiner Filamentbox findest du hier: -> KLICK <-

Lieferumfang (Digitale Downloads):

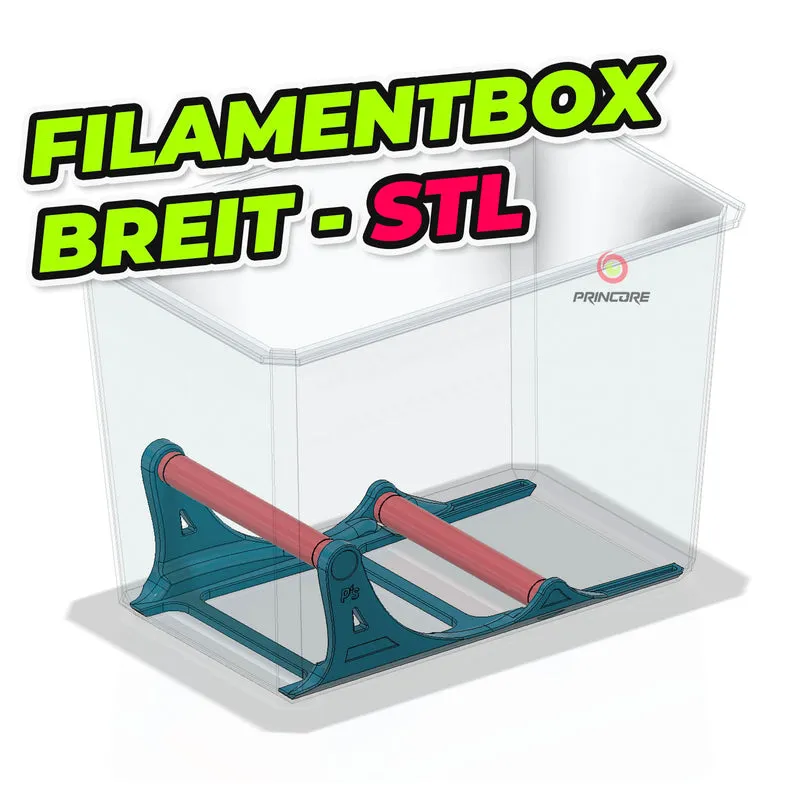

• Filamentgestell einteilig  STL

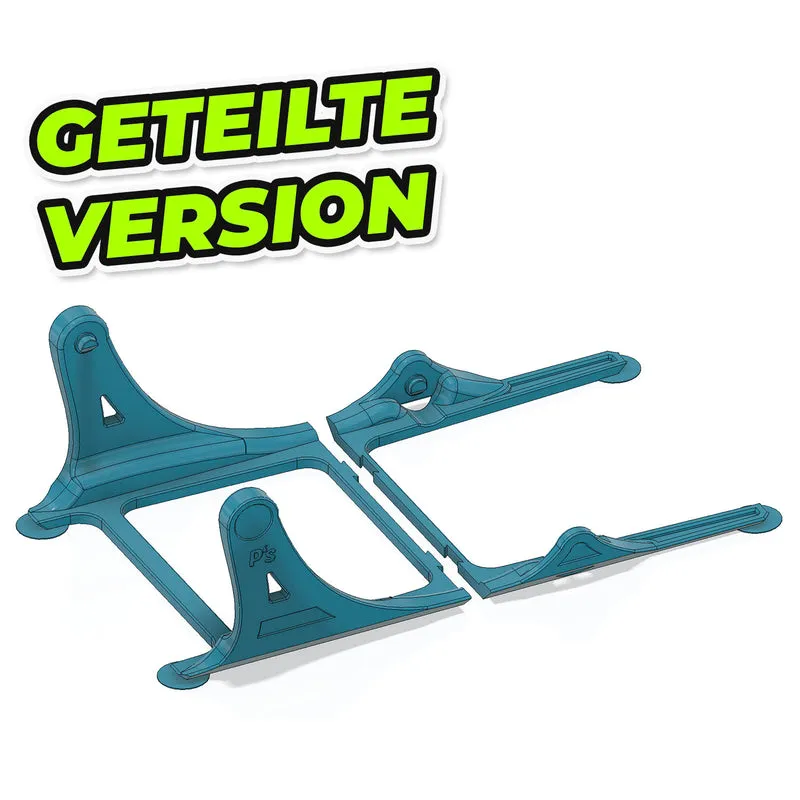

• Filamentgestell zweiteilig STL

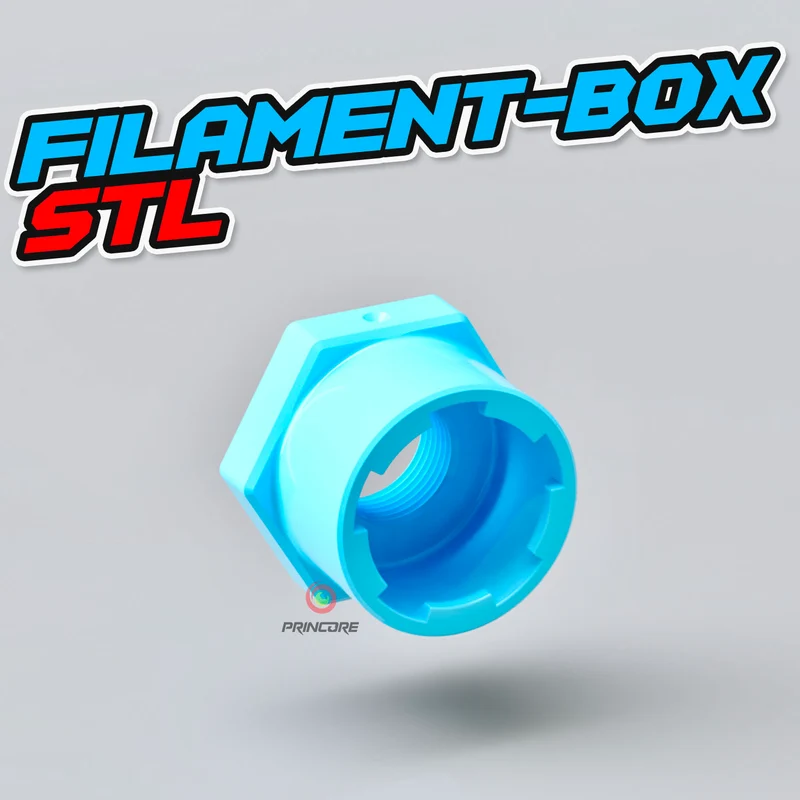

• Staubfilter mit Gewinde für Pneumatikanschluss  STL

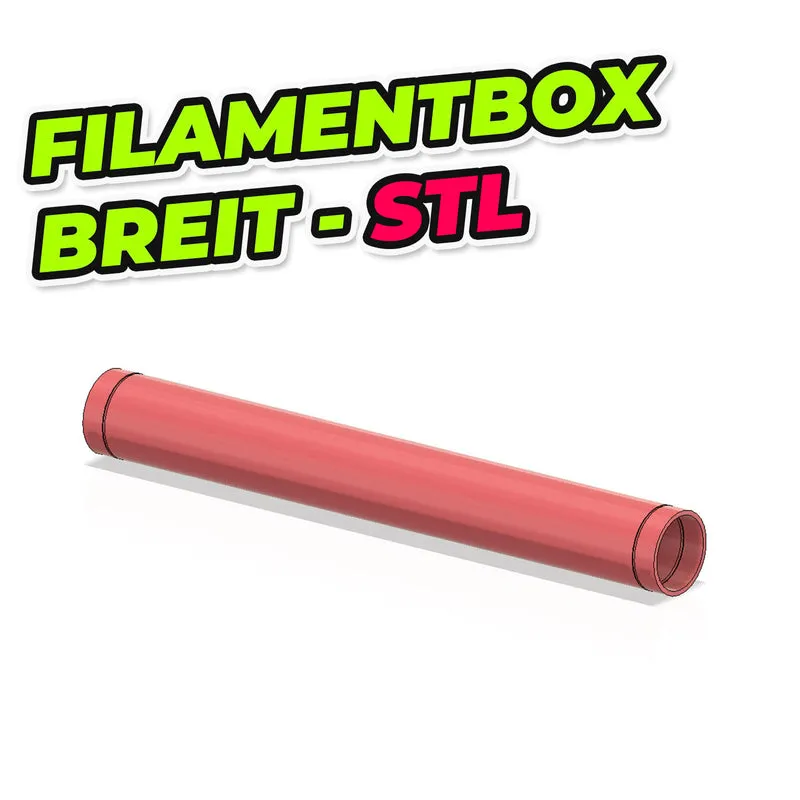

• Filamentrolle für Kugellager  STL

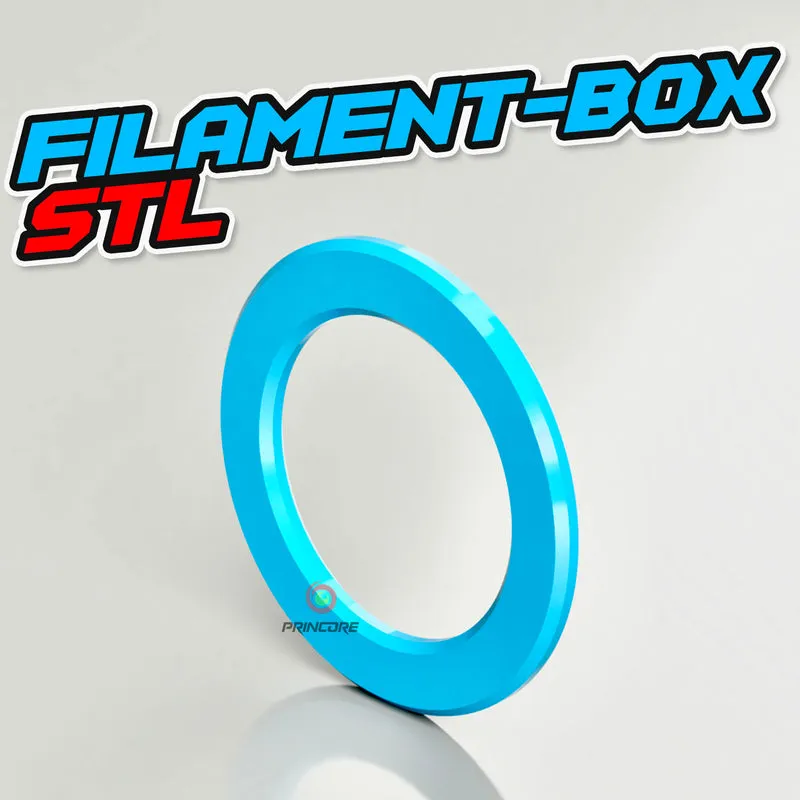

• Dichtungsring STL

Hinweis: Der Rollenhalter stützt sich in der Trockenbox nach außen ab und erhält so seine Formstabilität. Die Verwendung des Rollenhalters außerhalb der Trockenbox ist nur bedingt möglich (Aber warum sollte man den Halter auch außerhalb der Box verwenden :-)).
