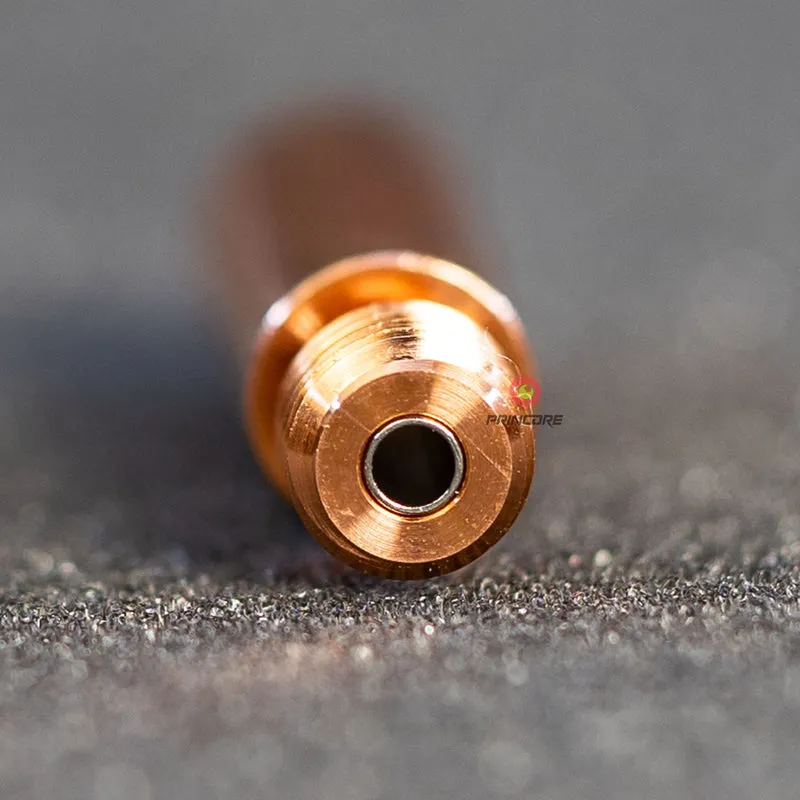

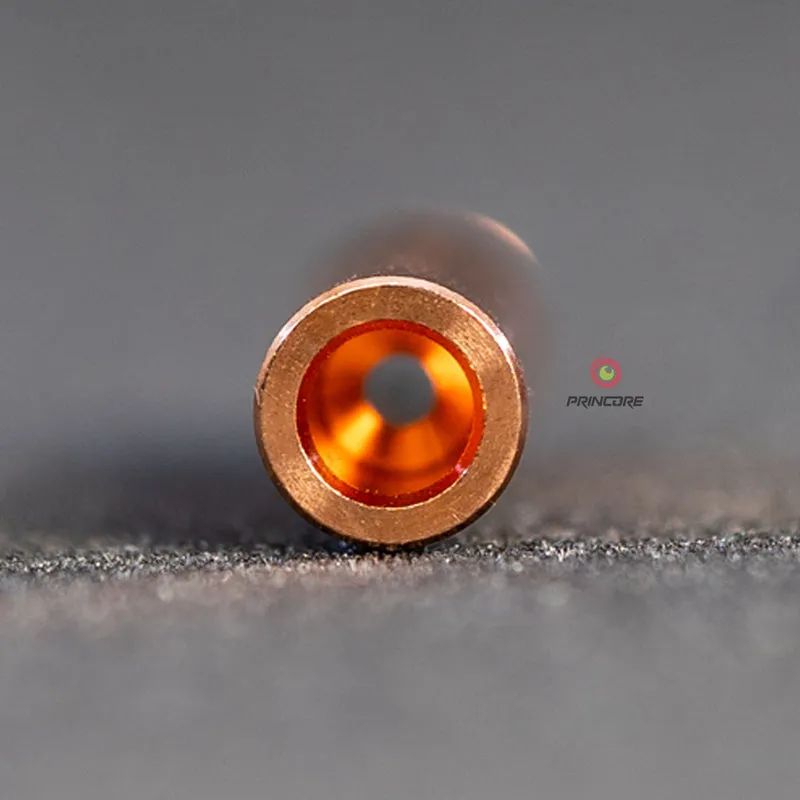

Heatbreak Bimetall (Creality[27,5mm])

Bimetall Heatbreak

Kupfer-Titan Heatbreak für verschiedene Creality 3D Drucker und kompatible Hotends

Das Bimetall Heatbreak ist für verschiedene Creality 3D Drucker und kompatible Hotends geeignet und kombiniert die unterschiedlichen thermischen Eigenschaften von Kupfer und Titan.

Der dreiteilige Aufbau unterstützt eine effektive Wärmeableitung auf der kalten Seite des Hotends und reduziert gleichzeitig die unerwünschte Wärmeübertragung vom Heizblock in Richtung Hotend Kühlkörper.

Dadurch entsteht eine klarere thermische Trennung zwischen der heißen und der kalten Zone des Hotends. Das Filament soll erst im vorgesehenen Schmelzbereich weich beziehungsweise aufgeschmolzen werden und nicht bereits zu früh innerhalb des Heatbreaks.

Warum ein Bimetall Heatbreak?

Das Heatbreak bildet die thermische Verbindung zwischen Heizblock und Hotend Kühlkörper. Gleichzeitig soll es verhindern, dass sich die Wärme des Heizblocks zu weit in Richtung der Filamentzuführung ausbreitet.

Bei diesem Bimetall Heatbreak werden dafür Kupfer und Titan miteinander kombiniert.

Kupfer besitzt eine sehr hohe Wärmeleitfähigkeit. Die Kupferelemente unterstützen deshalb die Wärmeübertragung an den Hotend Kühlkörper.

Titan besitzt dagegen eine deutlich geringere Wärmeleitfähigkeit. Das dünne Titanrohr zwischen den Kupferelementen reduziert dadurch die unerwünschte Wärmeübertragung vom heißen Bereich des Hotends in Richtung Kühlkörper.

Durch die Kombination beider Materialien entsteht eine effektive thermische Trennung innerhalb des Hotends.

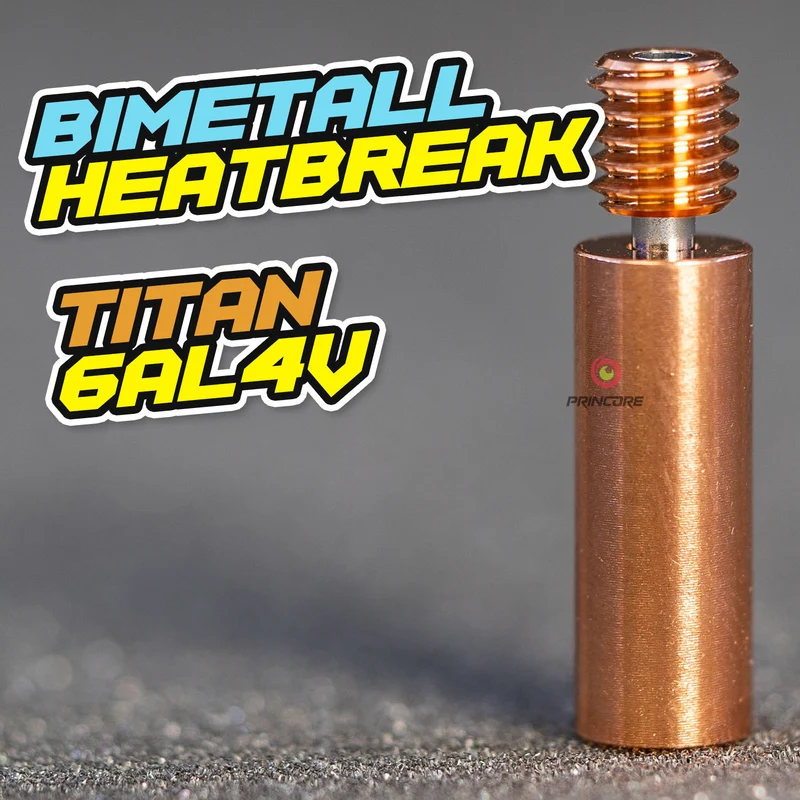

Dreiteiliger Bimetall Aufbau

Das Bimetall Heatbreak besteht aus insgesamt drei miteinander verbundenen Komponenten.

Die Kupferelemente und das dazwischenliegende Titanrohr werden durch eine Press beziehungsweise Schrumpfverbindung kraftschlüssig miteinander verbunden.

Dadurch können die jeweiligen Materialeigenschaften gezielt genutzt werden:

Kupfer für eine gute Wärmeableitung
Unterstützt die Wärmeübertragung an den Hotend Kühlkörper.

Titan zur thermischen Trennung
Reduziert die Wärmeleitung zwischen Heizblock und kaltem Bereich des Hotends.

Definierter Schmelzbereich
Die thermische Trennung hilft dabei, ein zu frühes Erweichen des Filaments innerhalb des Heatbreaks zu reduzieren.

Vorteile im Überblick

Bimetall Konstruktion
Kombination aus Kupfer und Titan zur gezielten Steuerung der Wärmeübertragung.

Gute Wärmeableitung zur kalten Seite
Die Kupferelemente unterstützen die Wärmeabgabe an den Hotend Kühlkörper.

Reduzierte Wärmeübertragung vom Heizblock
Das Titanrohr begrenzt die Wärmeleitung in Richtung der kalten Zone des Hotends.

Für 1,75mm Filament
Das Heatbreak ist für die Verarbeitung von Filament mit 1,75mm Durchmesser ausgelegt.

Für verschiedene Creality Hotends geeignet
Das Heatbreak kann in unterschiedlichen Creality 3D Druckern und kompatiblen Hotends eingesetzt werden, sofern die benötigten Abmessungen übereinstimmen.

Wichtig: Abmessungen vor der Bestellung prüfen

Bitte überprüfe vor der Bestellung unbedingt, ob dein 3D Drucker beziehungsweise Hotend diese Heatbreak Ausführung benötigt.

Bei Creality 3D Druckern können abhängig von Modell, Produktionszeitraum und verbauter Hotend Version unterschiedliche Heatbreaks zum Einsatz kommen.

Die reine Angabe des Druckermodells ist deshalb nicht immer ausreichend, um die Kompatibilität eindeutig zu bestimmen.

Vergleiche vor der Bestellung insbesondere Gesamtlänge, Länge und Durchmesser des gesteckten Bereichs sowie Gewinde und Gewindelänge mit deinem vorhandenen Heatbreak.

Technische Informationen

Ausführung: Bimetall Heatbreak
Material: Kupfer und Titan
Aufbau: dreiteilig
Gesamtlänge: 27,5mm
Länge gesteckter Bereich: 20mm
Gewindelänge: 5,5mm
Gewinde: M6
Durchmesser gesteckter Bereich: 7mm
Geeigneter Filamentdurchmesser: 1,75mm
Kompatibilität: verschiedene Creality 3D Drucker und kompatible Hotends
Versandgewicht: 21g

Kompatibilität

Das Bimetall Heatbreak ist für verschiedene Creality 3D Drucker beziehungsweise Hotends geeignet, sofern die erforderlichen Abmessungen mit den technischen Angaben dieses Heatbreaks übereinstimmen.

Da Creality je nach Druckermodell und Hotend Version unterschiedliche Ausführungen verwenden kann, empfehlen wir ausdrücklich, das vorhandene Heatbreak vor der Bestellung auszumessen und mit den angegebenen Maßen zu vergleichen.

Lieferumfang

1x Bimetall Heatbreak

Versandgewicht: 21g
