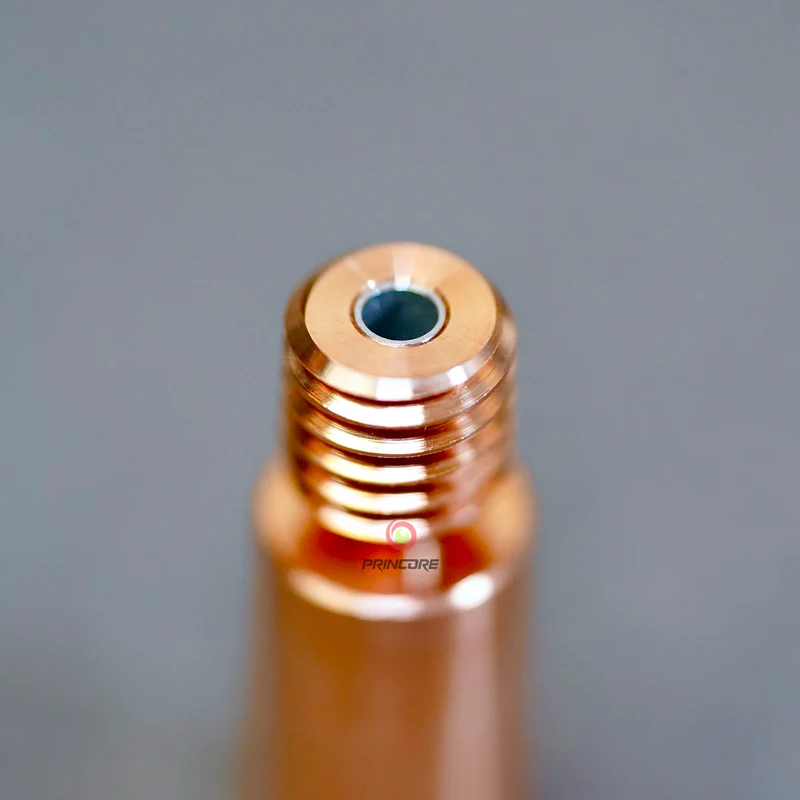

Heatbreak Bimetall [Sidewinder X1 + X2 / Genius]

Bimetall Heatbreak

Kupfer-Titan Heatbreak für eine kontrollierte Wärmeübertragung im Hotend

Das Bimetall Heatbreak ist für den Einsatz in 3D Druck Hotends konzipiert und kombiniert die unterschiedlichen thermischen Eigenschaften von Kupfer und Titan.

Der mehrteilige Aufbau sorgt dafür, dass die Wärme auf der kalten Seite des Hotends effektiv an den Kühlkörper abgegeben wird, während gleichzeitig die Wärmeübertragung vom Heizblock in Richtung Kühlkörper reduziert wird.

Dadurch entsteht eine klarere thermische Trennung zwischen der heißen und der kalten Zone des Hotends. Das Filament soll erst im vorgesehenen Schmelzbereich des Hotends weich beziehungsweise aufgeschmolzen werden und nicht bereits zu früh innerhalb des Heatbreaks.

Das Heatbreak eignet sich je nach Hotend Ausführung beispielsweise für den Artillery Sidewinder X1, Sidewinder X2 und Artillery GENIUS.

Warum ein Bimetall Heatbreak?

Das Heatbreak bildet die thermische Verbindung zwischen Heizblock und Hotend Kühlkörper. Gleichzeitig soll es verhindern, dass sich die Wärme des Heizblocks zu weit in Richtung der Filamentzuführung ausbreitet.

Bei diesem Bimetall Heatbreak werden dafür Kupfer und Titan miteinander kombiniert.

Kupfer besitzt eine sehr hohe Wärmeleitfähigkeit. Die Kupferelemente unterstützen deshalb die schnelle Wärmeübertragung zwischen Heatbreak und Hotend Kühlkörper.

Titan besitzt dagegen eine deutlich geringere Wärmeleitfähigkeit. Das dünne Titanrohr zwischen den Kupferelementen reduziert dadurch die unerwünschte Wärmeübertragung vom heißen Bereich des Hotends in Richtung Kühlkörper.

Durch diese Kombination entsteht eine effektive thermische Trennung innerhalb des Hotends.

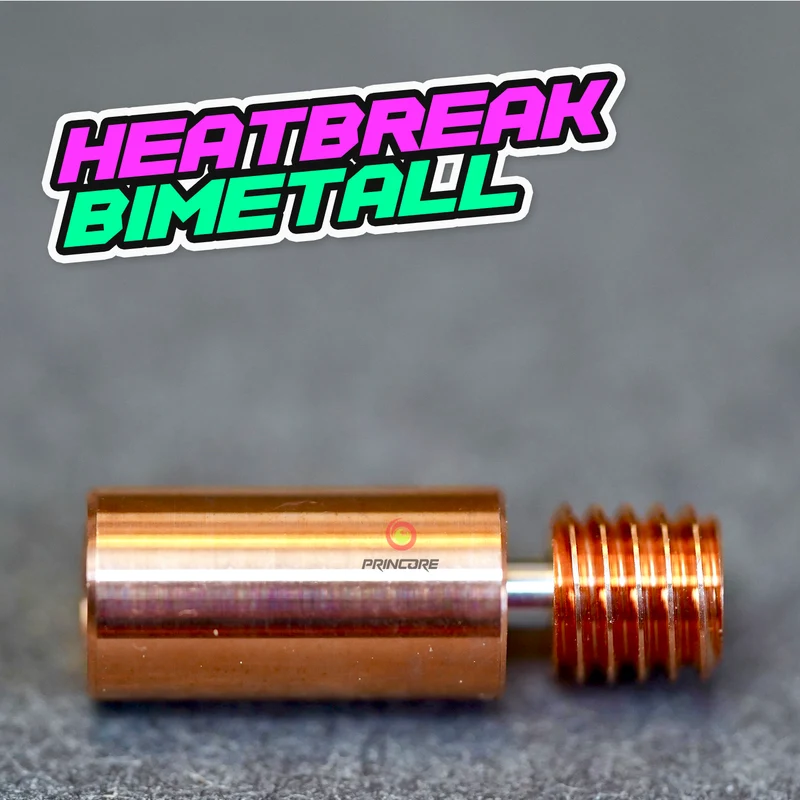

Dreiteiliger Bimetall Aufbau

Das Bimetall Heatbreak besteht aus insgesamt drei miteinander verbundenen Komponenten.

Die Kupferelemente und das dazwischenliegende Titanrohr werden durch eine Press beziehungsweise Schrumpfverbindung kraftschlüssig miteinander verbunden.

Dadurch können die jeweiligen Materialeigenschaften gezielt genutzt werden:

Kupfer für eine gute Wärmeableitung
Unterstützt die Wärmeübertragung an den Hotend Kühlkörper.

Titan zur thermischen Trennung
Reduziert die Wärmeleitung zwischen Heizblock und kaltem Bereich des Hotends.

Definierter Schmelzbereich
Die thermische Trennung hilft dabei, ein zu frühes Erweichen des Filaments innerhalb des Heatbreaks zu reduzieren.

Vorteile im Überblick

Bimetall Konstruktion
Kombination aus Kupfer und Titan zur gezielten Steuerung der Wärmeübertragung.

Gute Wärmeableitung zur kalten Seite
Die Kupferelemente unterstützen die Wärmeabgabe an den Hotend Kühlkörper.

Reduzierte Wärmeübertragung vom Heizblock
Das Titanrohr begrenzt die Wärmeleitung in Richtung der kalten Zone des Hotends.

Für 1,75mm Filament
Das Heatbreak ist für die Verarbeitung von Filament mit 1,75mm Durchmesser ausgelegt.

Passend für verschiedene Artillery Hotends
Je nach Ausführung beispielsweise geeignet für Artillery Sidewinder X1, Sidewinder X2 und GENIUS.

Wichtig: Gestecktes oder geschraubtes Heatbreak?

Bitte überprüfe unbedingt vor der Bestellung, welche Heatbreak Ausführung in deinem 3D Drucker beziehungsweise Hotend verbaut ist.

Je nach Drucker und Hotend Version kann ein gestecktes oder geschraubtes Heatbreak benötigt werden.

Auch innerhalb einer Druckerserie können unterschiedliche Hotend Versionen beziehungsweise Revisionen existieren. Vergleiche deshalb vor der Bestellung die Abmessungen und die Befestigungsart mit dem vorhandenen Heatbreak.

Die reine Angabe des Druckermodells ist nicht immer ausreichend, um die Kompatibilität eindeutig zu bestimmen.

Technische Informationen

Ausführung: Bimetall Heatbreak
Material: Kupfer und Titan
Aufbau: dreiteilig
Gesamtlänge: 20,5mm
Länge gesteckter Bereich: 13,5mm
Schaftdurchmesser: 7mm
Gewinde: M6
Geeigneter Filamentdurchmesser: 1,75mm
Kompatibilität: abhängig von Hotend und Heatbreak Ausführung
Versandgewicht: 21g

Beispielhafte Kompatibilität

Das Bimetall Heatbreak kann je nach verbauter Hotend Version unter anderem für folgende 3D Drucker geeignet sein:

Artillery Sidewinder X1
Artillery Sidewinder X2
Artillery GENIUS

Bitte gleiche vor der Bestellung die Abmessungen und die Ausführung des vorhandenen Heatbreaks mit den technischen Angaben dieses Artikels ab.

Lieferumfang

1x Bimetall Heatbreak

Gesamtlänge: 20,5mm
Länge gesteckter Bereich: 13,5mm
Schaftdurchmesser: 7mm
Gewinde: M6
Für 1,75mm Filament

Versandgewicht: 21g
