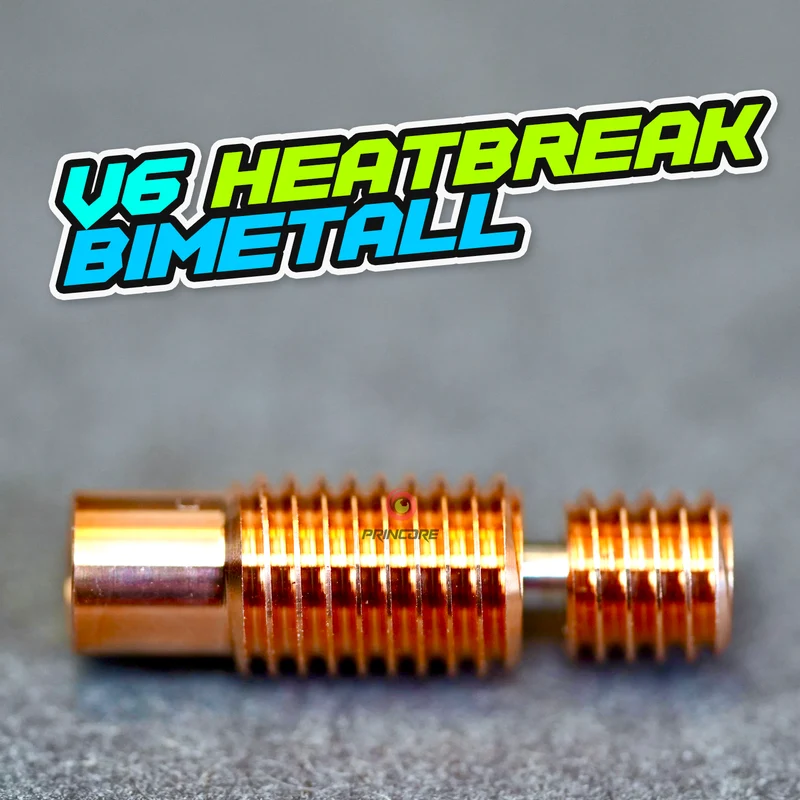

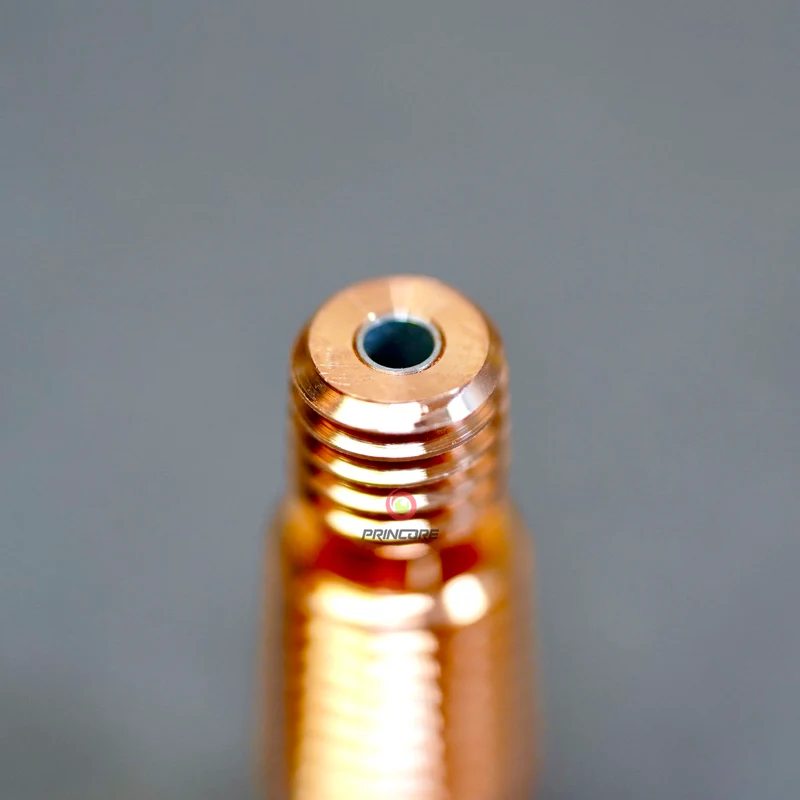

Heatbreak Bimetall [V6 / E3D / Titan Aero]

Bimetall Heatbreak M6/M7

Kupfer-Titan Heatbreak für Artillery Sidewinder X1, X2, GENIUS und kompatible Hotends

Das Bimetall Heatbreak ist für verschiedene 3D Druck Hotends geeignet und kombiniert die unterschiedlichen thermischen Eigenschaften von Kupfer und Titan.

Diese Variante besitzt auf beiden Seiten ein Gewinde mit M6 und M7 und eignet sich je nach verbauter Hotend Version beispielsweise für den Artillery Sidewinder X1, Sidewinder X2 und Artillery GENIUS.

Der dreiteilige Aufbau unterstützt eine effektive Wärmeableitung auf der kalten Seite des Hotends und reduziert gleichzeitig die unerwünschte Wärmeübertragung vom Heizblock in Richtung Hotend Kühlkörper.

Dadurch entsteht eine klarere thermische Trennung zwischen der heißen und der kalten Zone des Hotends. Das Filament soll erst im vorgesehenen Schmelzbereich weich beziehungsweise aufgeschmolzen werden und nicht bereits zu früh innerhalb des Heatbreaks.

Warum ein Bimetall Heatbreak?

Das Heatbreak bildet die thermische Verbindung zwischen Heizblock und Hotend Kühlkörper. Gleichzeitig soll es verhindern, dass sich die Wärme des Heizblocks zu weit in Richtung der Filamentzuführung ausbreitet.

Bei diesem Bimetall Heatbreak werden dafür Kupfer und Titan miteinander kombiniert.

Kupfer besitzt eine sehr hohe Wärmeleitfähigkeit. Die Kupferelemente unterstützen deshalb die Wärmeübertragung an den Hotend Kühlkörper.

Titan besitzt dagegen eine deutlich geringere Wärmeleitfähigkeit. Das dünne Titanrohr zwischen den Kupferelementen reduziert dadurch die Wärmeübertragung vom heißen Bereich des Hotends in Richtung Kühlkörper.

Durch diese Kombination entsteht eine effektive thermische Trennung innerhalb des Hotends.

Dreiteiliger Bimetall Aufbau

Das Bimetall Heatbreak besteht aus insgesamt drei miteinander verbundenen Komponenten.

Die Kupferelemente und das dazwischenliegende Titanrohr werden durch eine Press beziehungsweise Schrumpfverbindung kraftschlüssig miteinander verbunden.

Dadurch können die unterschiedlichen Materialeigenschaften gezielt genutzt werden:

Kupfer für eine gute Wärmeableitung
Unterstützt die Wärmeübertragung an den Hotend Kühlkörper.

Titan zur thermischen Trennung
Reduziert die Wärmeleitung zwischen Heizblock und kaltem Bereich des Hotends.

Definierter Schmelzbereich
Die thermische Trennung hilft dabei, ein zu frühes Erweichen des Filaments innerhalb des Heatbreaks zu reduzieren.

Vorteile im Überblick

Bimetall Konstruktion
Kombination aus Kupfer und Titan zur gezielten Steuerung der Wärmeübertragung.

Gute Wärmeableitung zur kalten Seite
Die Kupferelemente unterstützen die Wärmeabgabe an den Hotend Kühlkörper.

Reduzierte Wärmeübertragung vom Heizblock
Das Titanrohr begrenzt die Wärmeleitung in Richtung der kalten Zone.

Beidseitiges Gewinde
Diese Variante besitzt ein M6 Gewinde auf der unteren und ein M7 Gewinde auf der oberen Seite.

Für 1,75mm Filament
Das Heatbreak ist für Filament mit 1,75mm Durchmesser ausgelegt.

Wichtig: Gestecktes oder geschraubtes Heatbreak?

Bitte überprüfe vor der Bestellung unbedingt, welche Heatbreak Ausführung in deinem 3D Drucker beziehungsweise Hotend verbaut ist.

Diese Variante besitzt keinen gesteckten 7mm Schaft, sondern wird über die vorhandenen M6 und M7 Gewinde montiert.

Je nach Druckermodell, Produktionszeitraum und verbauter Hotend Version können unterschiedliche Heatbreak Ausführungen verwendet worden sein. Das gilt auch für Artillery Sidewinder X1, X2 und GENIUS.

Vergleiche deshalb vor der Bestellung das vorhandene Heatbreak mit den angegebenen Abmessungen und Gewinden.

Technische Informationen

Ausführung: Bimetall Heatbreak
Material: Kupfer und Titan
Aufbau: dreiteilig
Gesamtlänge: 22,1mm
Unteres Gewinde: M6
Oberes Gewinde: M7
Geeigneter Filamentdurchmesser: 1,75mm
Montage: geschraubte Ausführung
Versandgewicht: 21g

Beispielhafte Kompatibilität

Das Bimetall Heatbreak kann je nach verbauter Hotend Version unter anderem für folgende 3D Drucker geeignet sein:

Artillery Sidewinder X1
Artillery Sidewinder X2
Artillery GENIUS

Bitte beachte, dass bei diesen Druckern unterschiedliche Hotend beziehungsweise Heatbreak Versionen verbaut sein können. Entscheidend für die Kompatibilität sind deshalb die Abmessungen und Gewinde des vorhandenen Heatbreaks.

Lieferumfang

1x Bimetall Heatbreak

Gesamtlänge: 22,1mm
Unteres Gewinde: M6
Oberes Gewinde: M7
Für 1,75mm Filament

Versandgewicht: 21g
