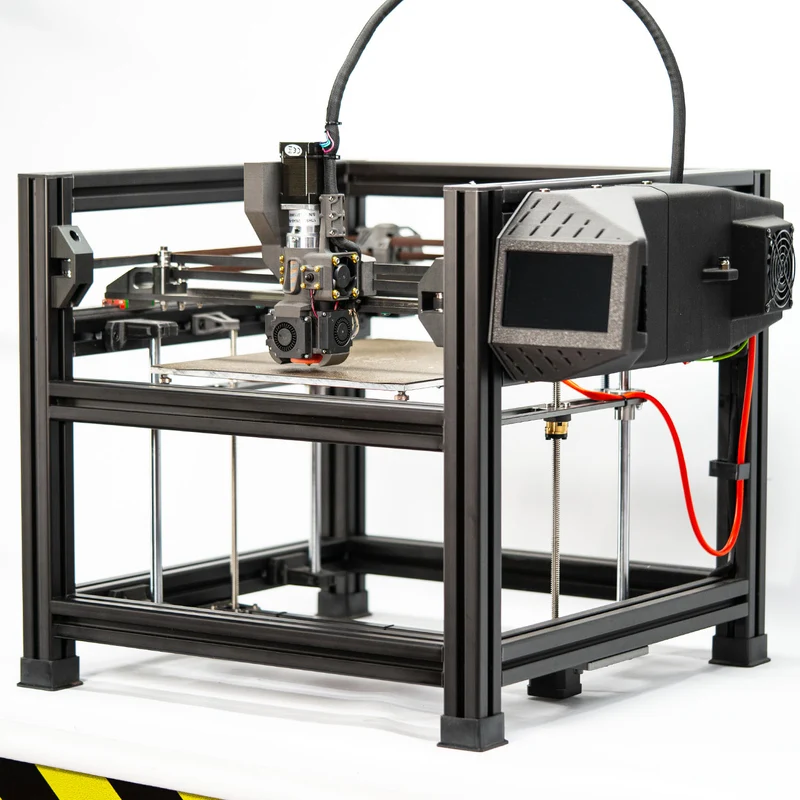

PRINCORE MAX 3D-Drucker (Granulat 3D Drucker)

PRINCORE MAX 3D-Drucker (Granulat Drucker)

Der PRINCORE MAX 3D-Drucker ist ein CORE-XY 3D Drucker mit Granulatextruder, abgestimmt für das direkte 3D Drucken mit Granulaten verschiedenster Kunststoffsorten.

Granulate und recycelte Kunststoffreste direkt mit dem 3D Drucker Drucken! Mit dem PRINCORE Granulatextruder eröffnet sich die Möglichkeit Granulate und zerkleinerte Kunststoffabfälle direkt zu verarbeiten, ganz ohne Filament. Dies eröffnet die Möglichkeit für endlose Experimente und das Drucken einer riesigen Auswahl an unterschiedlichen Kunststoffen und Mischungen.

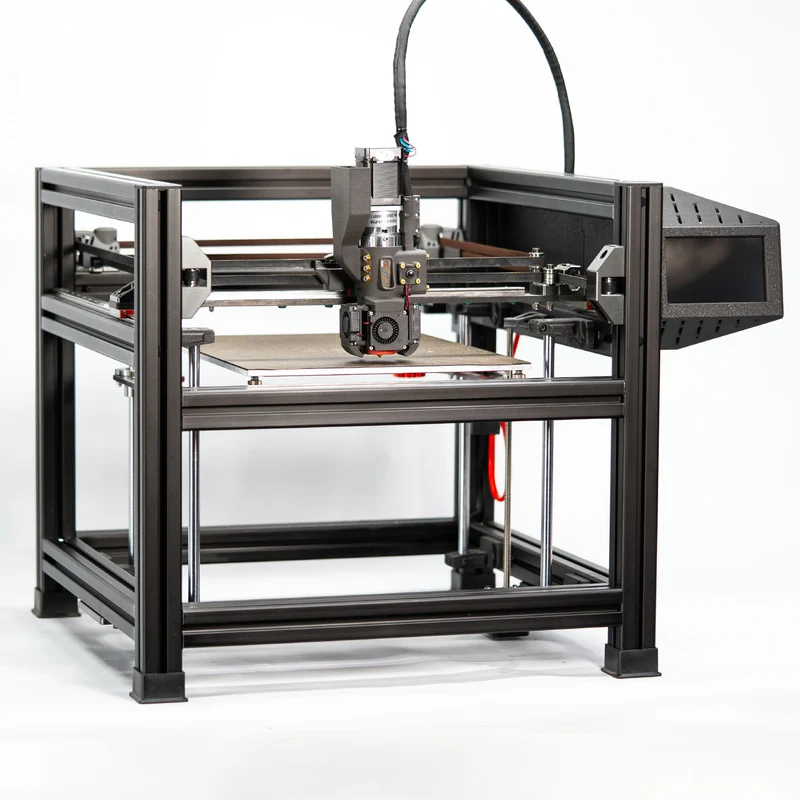

Die Basis des Druckers besteht aus 40x40 Aluminiumprofilen welche direkt miteinander verbunden sind und dem Drucker eine überdurchschnittliche Stabilität verleihen.

Durch die Verwendung der Opensource Firmware Klipper sind sämtliche Parameter direkt über die Weboberfläche des Druckers einstellbar.

Technischer Aufbau

Software:

• Firmware Klipper, mit der Möglichkeit sämtliche Parameter frei zu justieren
• Vorkonfigurierter Input-Shaper für ein sauberes Druckbild auch bei hohen Druckgeschwindigkeiten
• Weboberfläche über Mainsail OS für eine Bedienung des Druckers direkt vom Computer (Upload von G-CODES, Druckersteuerung, Überwachung)
• Zugriff per Druckerbildschirm, WLAN, LAN
• Upload von GCODE Dateien direkt aus dem Slicing-Programm CURA auf den Drucker

Rahmen:

• Grundgerüst bestehend aus 40x40mm schwarz eloxierten Aluminium-Profilen für maximale Stabilität (Druckergewicht 35kg)
• Gummierte Füße für einen sicheren Stand und einen geräuscharmen Betrieb
• Sämtliche Bauteile des Antriebsstranges bestehend aus gefrästem Aluminium und gewichtsoptimierten Geometrien für eine erhöhte Stabilität bei gleichzeitig geringem Gewicht



Führungselemente:

• Hochwertig gefertigte Linearführungen für X, Y sowie Z, vorbehandelt mit hochleistungs-Teflonschmiermittel.
• Lange Ausführung der Linearwagen für Y für eine größere Führungslänge und weniger Spiel.
• 10mm Zahnriemen für eine garantierte, spielfreie Kraftübertragung bei erhöhten Verfahrgeschwindigkeiten

XY-Schlitten:

• 8mm starker Carbon-Schlitten für maximale Gewichtsreduzierung bei gleichzeitiger Erhaltung der notwendigen Stabilität
• gefräste Langlöcher zur Aufnahme von Passschrauben zum Ausgleichen von Längenänderungen der X-Linearschiene bei erhöhten Temperaturen im Druckraum (kein Durchbiegen des X-Schlittens durch unterschiedliche Wärmeausdehnungskooffizienten von Carbon-Schlitten zu Metall-Linearschiene, sauberer,spannungsfreier Lauf der Linearwagen für die Y-Bewegung)

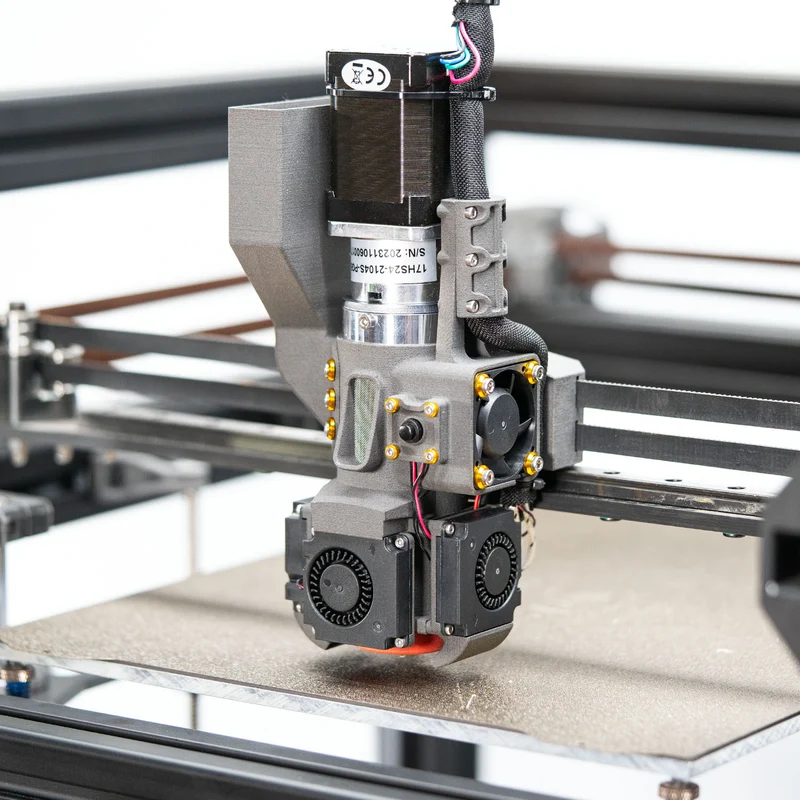

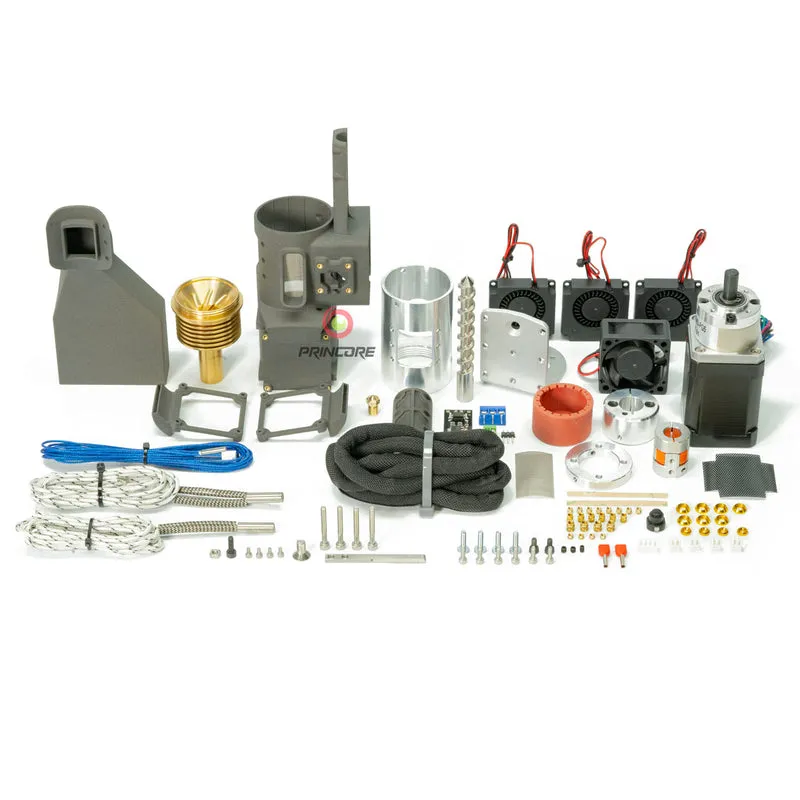

Extruder:

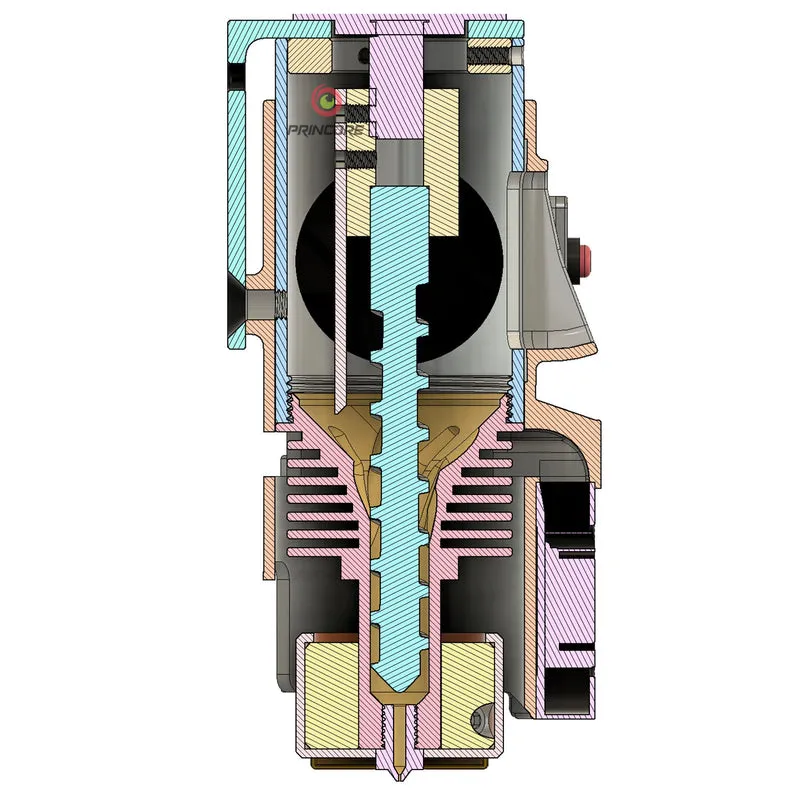

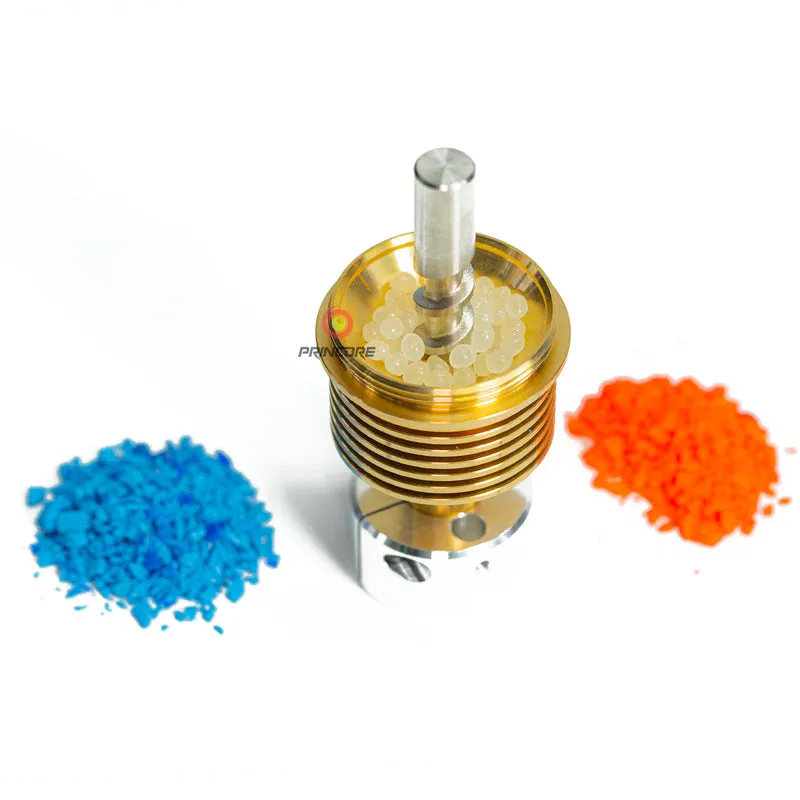

• Das Granulat bzw. die zerkleinerten Kunststoffkörner werden über den Trichter zugeführt und gelangen in den Aluminium-Hauptkörper des Extruders. Der darunterliegende Zuführtichter aus Messing wärmt das zugeführte Material für den weiteren Transport über die Schnecke vor. Das erwärmte Material wird durch die Rotation der Extruderschnecke über die Nuten des Zuführtrichters in Richtung Schmelzzone befördert. In Richtung Heizzone am unteren Teil des Zuführtrichters steigt die Temperatur schrittweise an und das Material wird plastifiziert (weich). Der sich aufbauende Druck innerhalb des Zylinders sorgt für die Extrusion und das Austreten des Materials aus der Druckdüse.

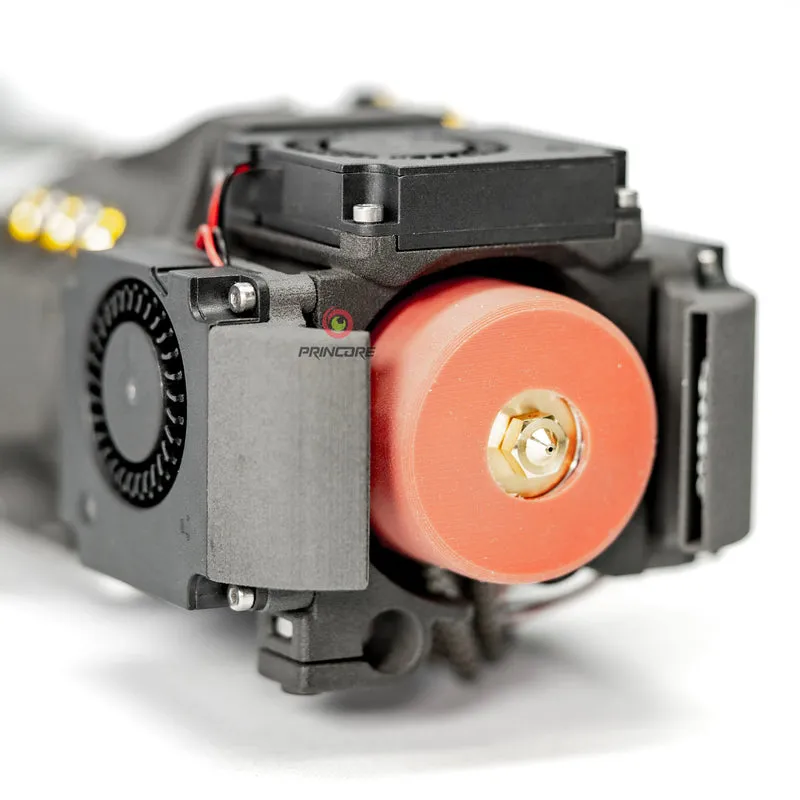

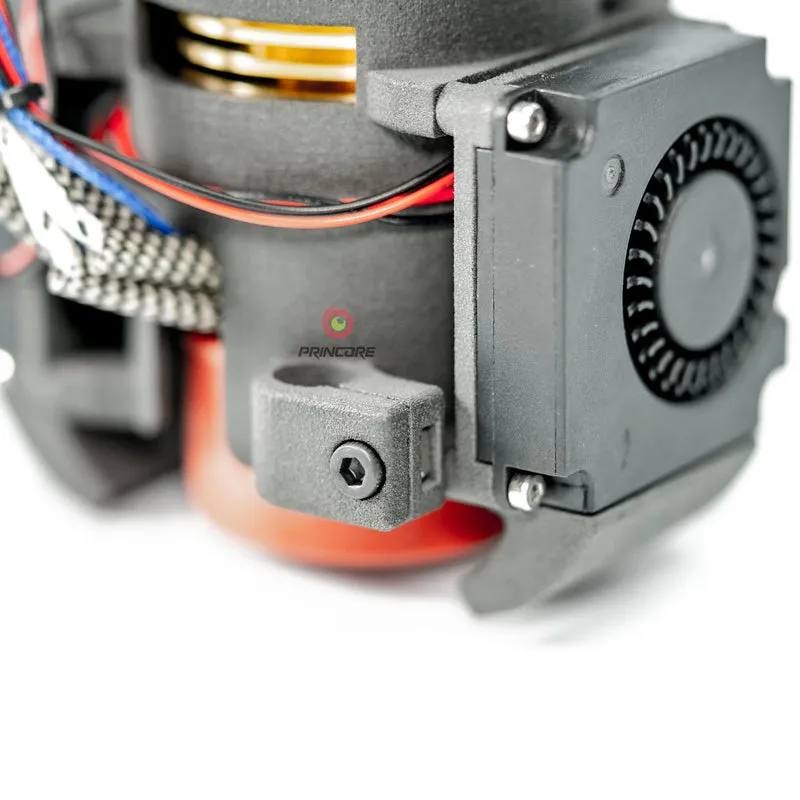

• Für eine ausreichende Wärmezufuhr sorgen zwei starke 70Watt Heizpatronen in einem massiven Heizblock. Dieser ist zusätzlich über eine große Silikonsocke geschützt, welche für eine stabile Drucktemperatur sorgt. Für das Einstellen der Temperatur der Einzugszone (Übergang zwischen Zuführtrichter und Extruderschnecke), ist ein Radiallüfter integriert. Dieser Lüfter lässt sich jederzeit per Schalter an der Vorderseite aktivieren/deaktivieren. Einige Kunststoffe benötigen in der Einzugszone eine etwas kühlere Umgebungstemperatur, damit das Granulat nicht vorzeitig im Trichter erweicht (z.B. PETG). Die Heizzone lässt sich durch das Verschieben des Heizblocks auf dem Zuführtrichter aus Messing weiter nach oben verlagern, um die Temperatur der Einzugszone zu erhöhen. Hier muss darauf geachtet werden, dass diese jedoch nicht zu warm wird und das Material vorzeitig erweicht. Ein zusätzlicher Axiallüfter, seitlich angebracht, kühlt den Aluminium-Grundkörper des Extruders, sowie das zugeführte Material. Die erwärmte Luft tritt an der Vorderseite über ein Edelstahl-Feingitter aus.

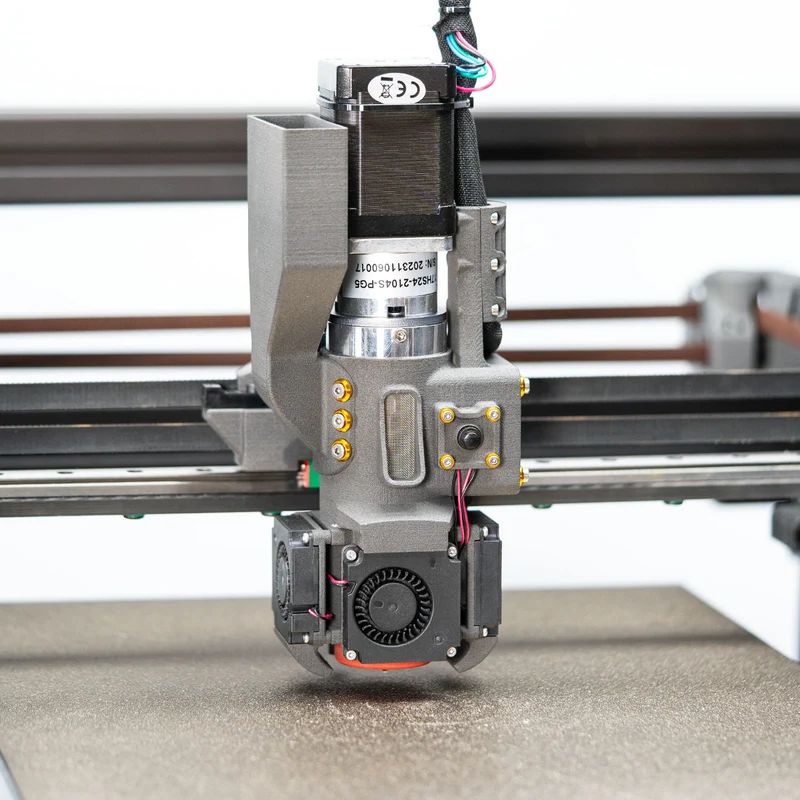

• Der Antrieb erfolgt über einen leistungsstarken Nema 17 Schrittmotor mit verbundenem 5,18:1 Getriebe. Die hohe Bauform des Schrittmotors sorgt für ein hohes Drehmoment und damit für eine zuverlässige Förderung des Materials im Zuführtrichter. Sämtliche Getriebezahnräder sind aus Stahl gefertigt und bieten eine hohe, wartungsfreie Lebensdauer. Ein "Mischer" aus Edelstahl, verbunden mit einer flexiblen Kupplung und der Welle des Getriebes sorgt dafür, dass das Material im Trichter stets in Bewegung bleibt und nicht "festpappt".



Elektronik:

• Raspberry Pi 4B für eine schnelle Berechnung der Verfahrwege
• TMC 2209 Motortreiber angesteuert über UART und jederzeit über die Firmware einstellbar
• Steuereinheit bestehend aus Raspberry Pi 4B in Verbund mit einem BigTreeTech SKR2 Mainboard
• TMC2209 Motortreiber für X / Y / Z / Extruder
• hochwertiges, lüfterloses 24V Meanwell Netzteil ohne Lüftergeräusche
• SSR zur Ansteuerung der 230V Heizmatte der Druckplattform
• Zusätzliches Meanwell Netzteil 5V für eine konstante Stromversorgung des Raspberry Pi 4B



Motoren:

• 0,9° NEMA 17 Schrittmotoren für X und Y für eine feinere Auflösung der Schritte, einen ruhigeren Lauf und weniger Artefakte am Druckteil
• 8mm Wellen (üblich 5mm) der Schrittmotoren für X / Y für eine hohe Stabilität auch bei schnellen Verfahrbewegungen
• 1,8° NEMA 17 Schrittmotoren für beide Z-Antriebe



Display:

• BigTreetech PITFT50 berührungsgesteuertes, kapazitives Display



Druckbett:

• 6mm feingefrästes, gegeossenes Aluminiumdruckbett für eine optimale Planheit auch bei hohen Druckbetttemperaturen
• Hochtemperatur-Magnetfolie mit starker Magnetkraft auch bei Temperaturen von über 100°C
• Gehärtete Federstahl Druckplatte mit robuster PEI Beschichtung für einen schnellen Wechsel und optimaler Haftung für eine Vielzahl an Druckmaterialien
• SIlikonheizmatte mit PCB Heizbahnen für eine optimale Wärmeverteilung über die gesamte Druckfläche
• Wechselbarer, mittig eingeschraubter Thermistor für eine exakte Wärmemessung direkt im Aluminiumdruckbett und der Möglichkeit von schnellen Wartungen



Druckbettnivellierung:

• Permanente Parallelstellung des Druckbettes beider Z-Antriebe durch den induktiven Sensor im Durckkopf (Z-tilt)
• Temperaturkompensierender Druckbettsensor für eine optimale erste Schicht (unterschiedliche Temperaturen des Sensors werden erkannt und im Tastabstand einkalkuliert)
• Automatischer Ausgleich von Unebenheiten der Druckplatte durch induktiven Näherungssensor direkt am Druckkopf

Sensoren:

• 3 induktive Sensoren für alle Achsen/Nivellierung für eine hohe, berührungslose Wiederholgenauigkeit

Technische Daten Schnellübersicht:

• Druckvolumen: 265x370x162mm (XYZ)
• Verfahrgeschwindigkeit: 200mm/s
• Beschleunigung: 1000mm/s²
• Druckbett: 6mm feingefräste Aluminium-Gussplatte inkl. Magnetsystem
• Druckoberfläche: PEI beschichtetes Federstahlblech
• Extruder: PRINCORE Granulatextruder
• Maximale Drucktemperatur: 300°C
• Maximale Druckbetttemperatur: 110°C
• Sensoren: Induktive Näherungsschalter (X/Y/Z/Nivellierungssensor)
• Firmware: Klipper / Mainsail OS / Klipperscreen
• Hauptplatine: Raspberry Pi 4B
• Druckermainboard: BigTreeTech SKR2 32Bit
• Display: BigTreeTech PITFT50 V2.0 kapazitives Touchdisplay
• Netzteil Drucker: Meanwell UHP-350 24V Lüfterloses Netzteil
• Netzteil Raspberry Pi 4B: Meanwell RS-25-5 25W 5V 5A
• Lüfter Gehäuse: 8010 24V Lüfter doppelt kugelgelagert
• Lüfter Bauteilkühlung: 2x 4020 24V Radiallüfter doppelt kugelgelagert
• Führungsart: Linearführungen
• Druckbare Materialien: PLA / PETG / ABS / ASA / PA (Nylon) / PMMA / TPU / PP / PC

Downloads:

• Betriebsanleitung: Download
• CURA Profil PLA: Download
• Start- und Endgcode: Download

Links:

• Firmware Klipper: Link
• Mainsail OS: Link
• Klipperscreen: Link

Versand:

• Lieferzeit ca. 2 Wochen ab Bestellung
• Der Versand erfolgt per DHL Express mit Ankunftsavisierung als Paket. Bitte geben Sie bei Ihrer Bestellung Ihre Telefonnummer mit an.
• Versand aktuell nur innerhalb Deutschlands
• Der Drucker ist von Rabatten und anderen Aktionen ausgeschlossen

Versandgewicht: Speditionsware
