PRINCORE Nylon PA6 CF15 [1.75mm]

PRINCORE PA6 CF15 Filament

Technisches Nylon Carbon Filament mit 15 Prozent Kohlefaser aus eigener Herstellung in Berlin

PRINCORE PA6 CF15 ist ein hochwertiges technisches 3D Druck Filament auf Basis von Nylon 6 mit 15 Prozent Kohlefaserverstärkung. Das Material wurde für besonders steife, feste und belastbare Funktionsteile entwickelt und eignet sich ideal für technische Bauteile, Vorrichtungen, Halterungen, Adapter, Gehäuse, Maschinenbauteile, Werkstattteile und Anwendungen, bei denen PLA, PETG oder unverstärktes Nylon nicht mehr ausreichen.

Unser PA6 CF Filament wird direkt von PRINCORE in Berlin hergestellt. Dadurch können wir Produktion, Qualität und Materialeigenschaften selbst kontrollieren und das Filament gezielt für zuverlässige Ergebnisse im FDM und FFF 3D Druck optimieren.

Warum PA6 CF15?

PA6 ist ein Polyamid und gehört zur Materialgruppe Nylon. Es zeichnet sich durch hohe Festigkeit, hohe Zähigkeit, gute Abriebfestigkeit und sehr gute mechanische Belastbarkeit aus. Aufgrund dieser Eigenschaften wird PA6 häufig für technische Kunststoffteile verwendet, die im Alltag, in der Werkstatt oder im industriellen Umfeld belastet werden.

Durch den Kohlefaseranteil von 15 Prozent wird das Material zusätzlich steifer, härter und formstabiler. Die Carbonfasern erhöhen das Zug E Modul, verbessern die Maßhaltigkeit und verringern den Wärmeverzug beim Drucken. Dadurch eignet sich PRINCORE PA6 CF15 besonders gut für funktionale 3D Druck Bauteile, bei denen hohe Steifigkeit, gute Temperaturbeständigkeit und eine technische Oberfläche wichtig sind.

Typische Anwendungen für PRINCORE PA6 CF15

PRINCORE PA6 CF15 eignet sich besonders für mechanisch belastete Bauteile und technische Anwendungen.

Typische Anwendungen sind:

✅ Technische Funktionsteile
✅ Vorrichtungen und Montagehilfen
✅ Halterungen und Adapter
✅ Gehäuse und Abdeckungen
✅ Maschinenbauteile
✅ Werkstattteile
✅ Werkzeughalter und Werkzeuggriffe

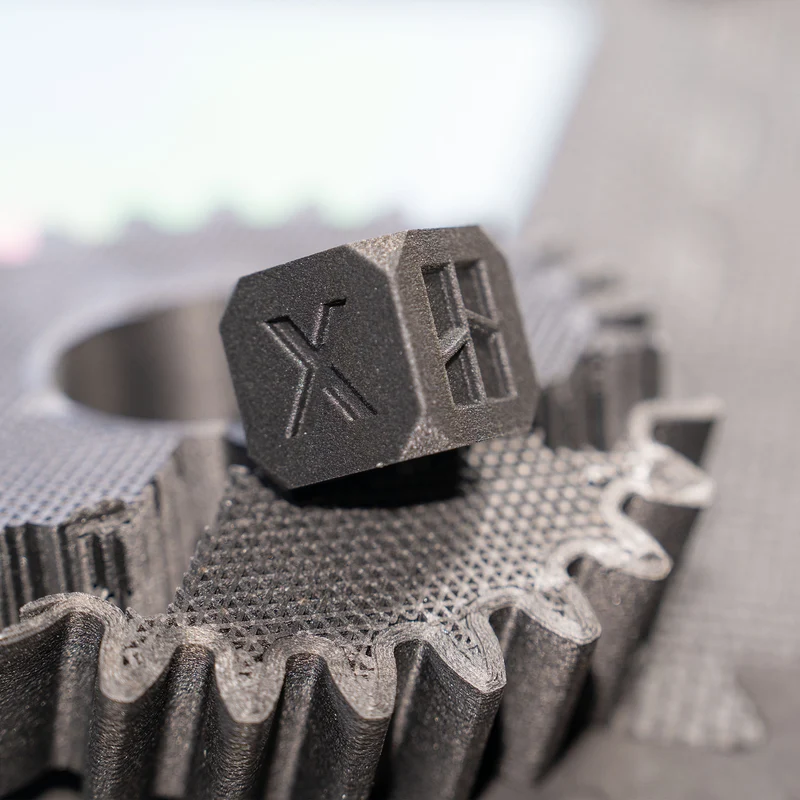

✅ Zahnräder und mechanische Komponenten
✅ Drohnen und Modellbau Teile
✅ Automotive Prototypen
✅ Seriennahe Prototypen
✅ Ersatzteile
✅ Bauteile mit hoher Steifigkeit
✅ Bauteile mit hoher Festigkeit
✅ Bauteile mit guter Wärmeformbeständigkeit

Eigenschaften von PRINCORE PA6 CF15

Technisches Filament auf Basis von Nylon 6
15 Prozent Kohlefaserverstärkung
Sehr hohe Steifigkeit
Hohe Zugfestigkeit
Hohe Zähigkeit
Hohe Abriebfestigkeit
Sehr gute Layerhaftung bei passenden Druckeinstellungen
Geringerer Wärmeverzug durch Carbonfaseranteil
Hohe Wärmeformbeständigkeit bis etwa 140 °C
Sehr gute Maßhaltigkeit für technische Bauteile
Matte, technische Oberfläche
Geeignet für belastbare Funktionsteile
Geeignet für anspruchsvolle FDM und FFF 3D Druck Anwendungen

PA6 CF15 statt PLA, PETG oder PA12 CF

PLA ist sehr einfach zu drucken, wird bei höheren Temperaturen jedoch schnell weich. PETG ist zäher und temperaturbeständiger als PLA, erreicht aber nicht die Steifigkeit und technische Belastbarkeit von PA6 CF15. PA12 CF ist im Vergleich häufig einfacher zu verarbeiten und nimmt weniger Feuchtigkeit auf. PA6 CF15 bietet dafür eine sehr hohe Steifigkeit und starke mechanische Kennwerte.

PRINCORE PA6 CF15 ist daher eine gute Wahl, wenn du ein besonders steifes und belastbares Carbonfaser Filament für technische 3D Druck Teile suchst. Es eignet sich für Anwendungen, bei denen Festigkeit, Maßhaltigkeit, Temperaturbeständigkeit und eine hochwertige technische Optik wichtig sind.

Wichtiger Hinweis zur Trocknung

PA6 CF15 ist stark hygroskopisch und sollte vor dem Druck unbedingt getrocknet werden. Das bedeutet, dass das Filament Feuchtigkeit aus der Umgebung aufnehmen kann. Feuchtes PA6 CF kann zu Blasenbildung, Knacken beim Drucken, rauer Oberfläche, stärkerem Stringing, schlechterer Layerhaftung und ungleichmäßigem Materialfluss führen.

Für beste Druckergebnisse empfehlen wir, das Filament vor dem Druck zu trocknen und während längerer Drucke möglichst aus einer Trockenbox oder einem Filamenttrockner zu verarbeiten. Nach dem Druck sollte die Spule wieder luftdicht und trocken gelagert werden.

Wichtige Anforderungen beim Drucken von PA6 CF15

PA6 CF15 ist ein technisches Filament und stellt höhere Anforderungen an den 3D Drucker als PLA oder PETG. Für gute Ergebnisse empfehlen wir einen stabilen Drucker, ein geeignetes Hotend, eine verschleißfeste Düse, ein sauberes Druckbett und eine passende Druckoberfläche.

Durch die Carbonfasern ist das Filament abrasiv. Eine normale Messingdüse nutzt sich beim Drucken schnell ab. Wir empfehlen deshalb eine gehärtete Düse, eine Ruby Düse, eine verschleißfeste Stahldüse oder eine andere für abrasive Filamente geeignete Düse.

Ein All Metal Heatbreak oder ein für höhere Temperaturen geeignetes Hotend wird empfohlen. Prüfe vor dem Druck, ob dein 3D Drucker für die benötigte Düsentemperatur geeignet ist.

Druckempfehlungen

Düsentemperatur: 275 ± 10 °C
Druckbetttemperatur: etwa 90 °C
Druckgeschwindigkeit: etwa 30 bis 80 mm pro Sekunde
Bauteilkühlung: möglichst deaktiviert, bei kleinen filigranen Bauteilen maximal etwa 30 Prozent
Minimaler Düsendurchmesser: 0,4 mm
Druckoberfläche: PRINPLATE PRO oder PRINPLATE EXTREME empfohlen
Filamentdurchmesser: 1,75 mm
Durchmessertoleranz: ± 0,05 mm

Die optimalen Einstellungen können je nach Drucker, Hotend, Düse, Bauteilgeometrie, Slicer Profil, Druckgeschwindigkeit und Trocknungszustand des Filaments abweichen. Besonders bei PA6 CF15 sind trockenes Filament, ein sauberer erster Layer und eine zuverlässige Druckbetthaftung entscheidend für den Druckerfolg.

Empfohlene Einstellungen für den ersten Layer

Für eine zuverlässige Druckbetthaftung empfehlen wir als Startpunkt folgende Einstellungen:

Druckbett mit 0,05 mm Einstellfolie leveln
Höhe erster Layer etwa halber Düsendurchmesser
Linienbreite erster Layer etwa 100 Prozent
Druckgeschwindigkeit erster Layer etwa 15 mm pro Sekunde
Druckbetttemperatur etwa 90 °C dauerhaft
Bauteilkühlung im ersten Layer deaktivieren

Der erste Layer ist bei PA6 CF15 besonders wichtig. Für gute Haftung sollte das Material sauber in die Druckoberfläche gedrückt werden. Auf der PRINPLATE PRO oder PRINPLATE EXTREME kann ein leicht gequetschter erster Layer die Haftung deutlich verbessern.

Geschlossener Bauraum empfohlen

Ein geschlossener Bauraum wird für PA6 CF15 empfohlen, ist aber je nach Bauteil nicht immer zwingend notwendig. Die Carbonfasern reduzieren den Verzug und erleichtern dadurch den Druck im Vergleich zu unverstärktem Nylon.

Bei großen Bauteilen, langen geraden Kanten oder hoher Materialspannung kann ein geschlossener Bauraum trotzdem entscheidend sein. Eine möglichst konstante Bauraum Temperatur verbessert die Maßhaltigkeit und reduziert das Risiko von Warping.

Druckbetthaftung mit PRINPLATE

Für PA6 CF15 empfehlen wir die Verwendung einer PRINPLATE PRO oder PRINPLATE EXTREME Druckplatte. Gerade bei Nylon, PA CF und carbonfaserverstärkten Polyamid Filamenten ist die Druckoberfläche ein wichtiger Faktor, damit das Bauteil während des Drucks zuverlässig haftet.

Eine saubere Druckplatte, ein korrekt eingestellter erster Layer und eine passende Druckbetttemperatur sind für erfolgreiche Drucke mit PA6 CF15 besonders wichtig.

Beispiele für Nylon im Alltag

Nylon wird wegen seiner Zähigkeit und Belastbarkeit in vielen Alltagsprodukten und technischen Anwendungen eingesetzt.

Beispiele sind:

Kabelbinder
Fahrrad Schutzbleche
Schiffsseile
Zahnräder
Werkzeuggriffe
Textile Fasern
Mechanische Kunststoffteile

Videoanleitung zum Drucken von PA Kunststoffen

Hier findest du eine Videoanleitung zum Drucken von PA Kunststoffen. Die grundlegenden Hinweise sind auch für PA6 CF15 hilfreich.

Hinweis zu Belüftung und Sicherheit

Beim Drucken technischer Filamente sollte auf eine gute Belüftung geachtet werden. Drucke PA6 CF15 möglichst in einem gut belüfteten Bereich und beachte die Hinweise im Sicherheitsdatenblatt. Besonders bei längeren Drucken, höheren Temperaturen und geschlossenen Räumen ist eine geeignete Belüftung sinnvoll.

Technische Informationen

Material: PA6 CF15
Materialbasis: Nylon 6 mit Carbonfaserverstärkung
Kohlefaseranteil: 15 Prozent
Filamentdurchmesser: 1,75 mm
Toleranz: ± 0,05 mm
Gewicht: 500 g, 900 g oder 2.000 g je nach Auswahl
Empfohlene Drucktemperatur: 275 ± 10 °C
Empfohlene Druckbetttemperatur: 90 °C
Empfohlene Druckgeschwindigkeit: 30 bis 80 mm pro Sekunde
Zug E Modul: 11000 MPa
Zugfestigkeit: 145 MPa
Reißdehnung: 3,5 Prozent
Charpy Schlagzähigkeit bei 23 °C: 57 kJ pro m²
Wärmeformbeständigkeit: bis etwa 140 °C
Versandgewicht: ab 1.000 g

Geeignete Drucker und Hotends

PRINCORE PA6 CF15 kann auf vielen offenen und geschlossenen FDM und FFF 3D Druckern verarbeitet werden, sofern Hotend, Düse und Druckbett für das Material geeignet sind. Wichtig sind eine ausreichend hohe Düsentemperatur, eine geeignete Druckoberfläche, eine verschleißfeste Düse und trockenes Filament.

Bei schnellen 3D Druckern wie Bambu Lab, Prusa, Creality, Qidi, Anycubic, Elegoo und anderen modernen Geräten sollten Temperatur, Druckgeschwindigkeit und Kühlung passend abgestimmt werden. Je höher die Druckgeschwindigkeit, desto wichtiger ist eine ausreichende Schmelzleistung des Hotends.

Datenblätter und weitere Informationen

Spulengröße: Informationen zur Spule

Lieferumfang

Geliefert wird die ausgewählte Variante des PRINCORE PA6 CF15 Filaments auf Spule.

Verfügbare Gewichte je nach Auswahl: 500 g, 900 g oder 2.000 g.

Die Lieferung erfolgt als eingeschweißte Filamentrolle ohne Karton.

Hinweis

PA6 CF15 ist ein technisches Filament für fortgeschrittene Anwender. Für erfolgreiche Drucke sind ein geeigneter 3D Drucker, eine verschleißfeste Düse, ein korrekt eingestellter erster Layer, eine passende Druckoberfläche, eine gute Belüftung und vor allem trockenes Filament wichtig.

Versandgewicht: ab 1500g
