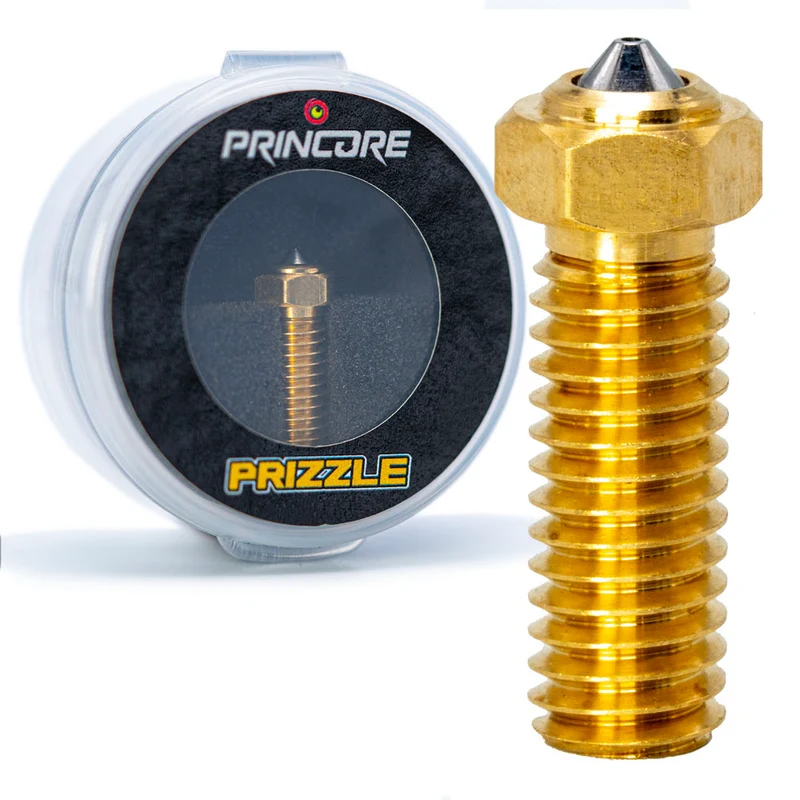

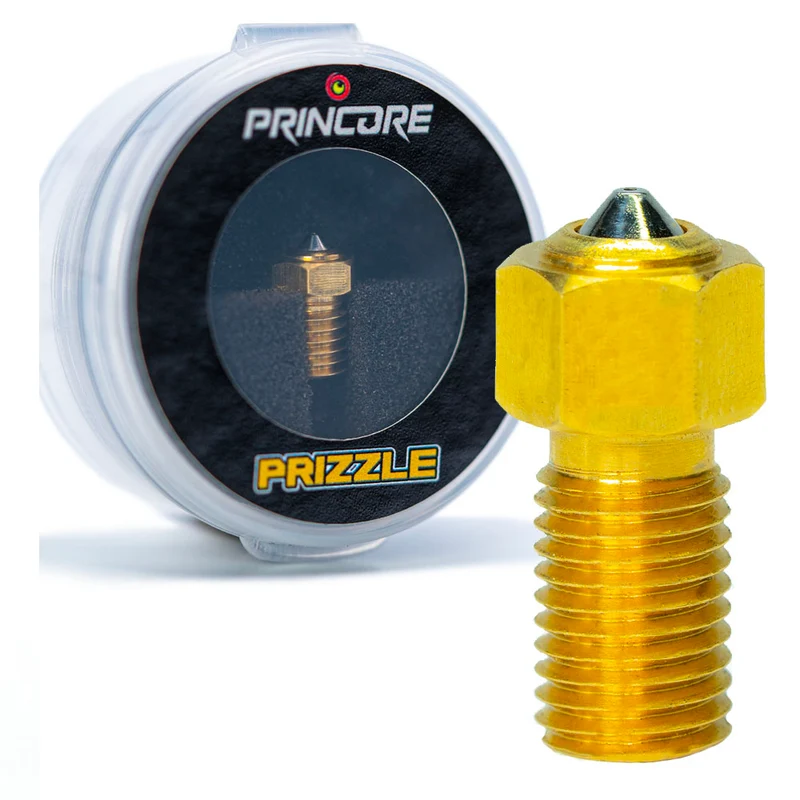

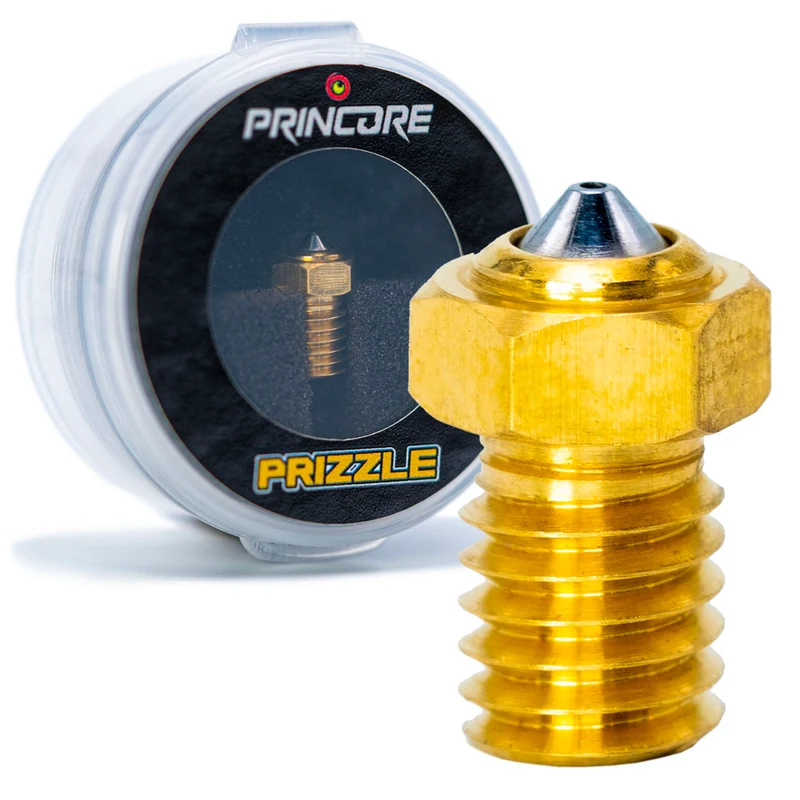

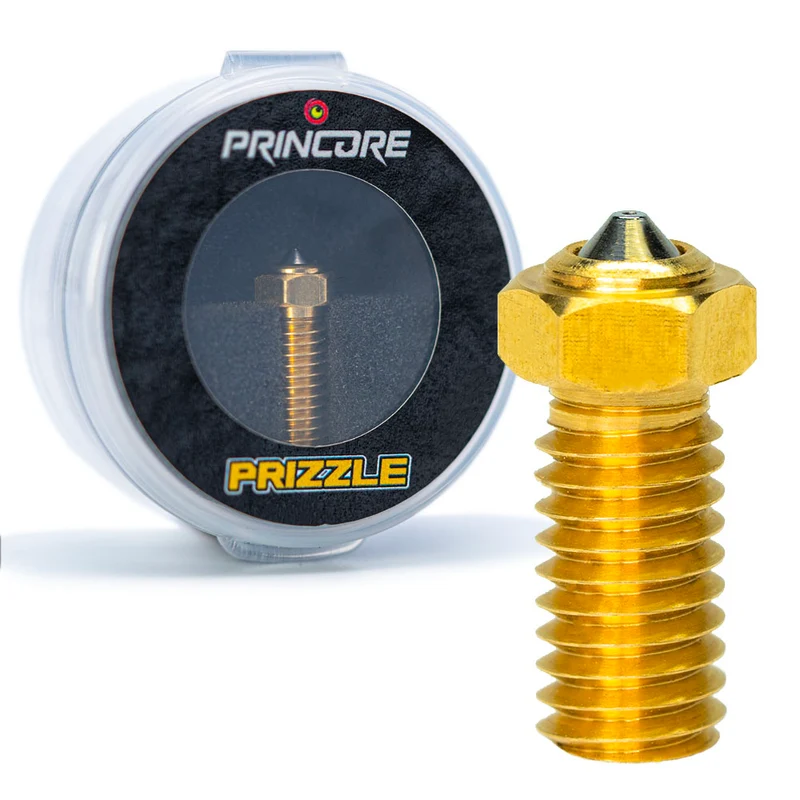

PRIZZLE Druckerdüse (Nozzle)

PRIZZLE Düse

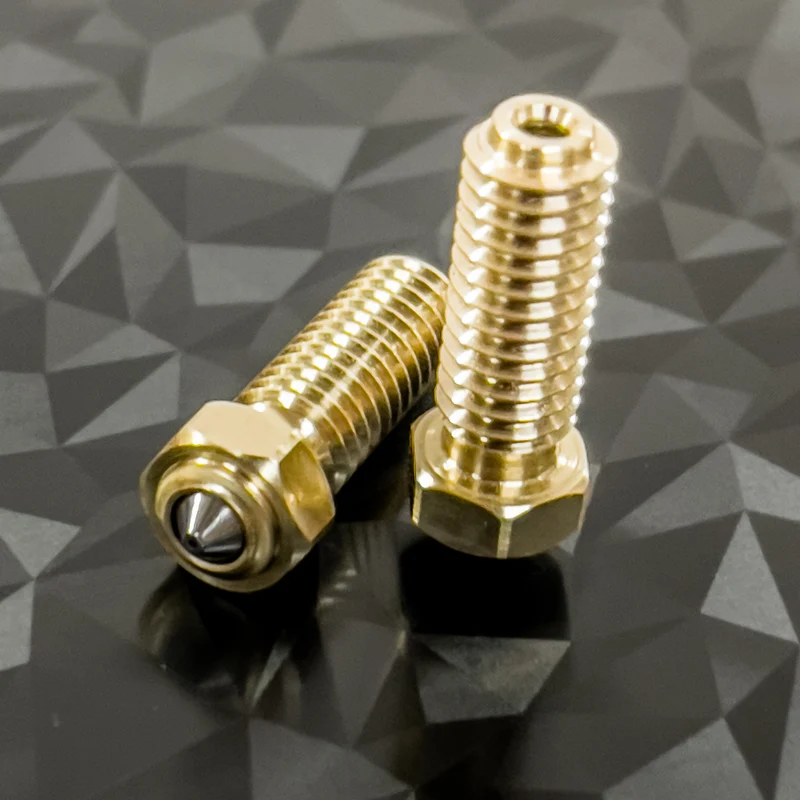

Verschleißfeste 3D Druck Düse mit Messing-Grundkörper und gehärteter Stahlspitze mit 62HRC

Die PRIZZLE verbindet zwei wichtige Eigenschaften einer 3D Druck Düse: die hohe Wärmeleitfähigkeit von Messing mit der Verschleißfestigkeit von gehärtetem Stahl.

Während der Grundkörper der Düse aus wärmeleitfähigem Messing besteht, wird im besonders beanspruchten Bereich eine gehärtete Stahlspitze mit einer Härte von 62HRC eingesetzt.

Dadurch eignet sich die PRIZZLE besonders für abrasive und faserverstärkte Filamente wie Carbonfaser, Glasfaser oder Glow in the Dark, ohne die thermischen Nachteile einer vollständig aus gehärtetem Stahl gefertigten Düse in gleichem Maße in Kauf nehmen zu müssen.

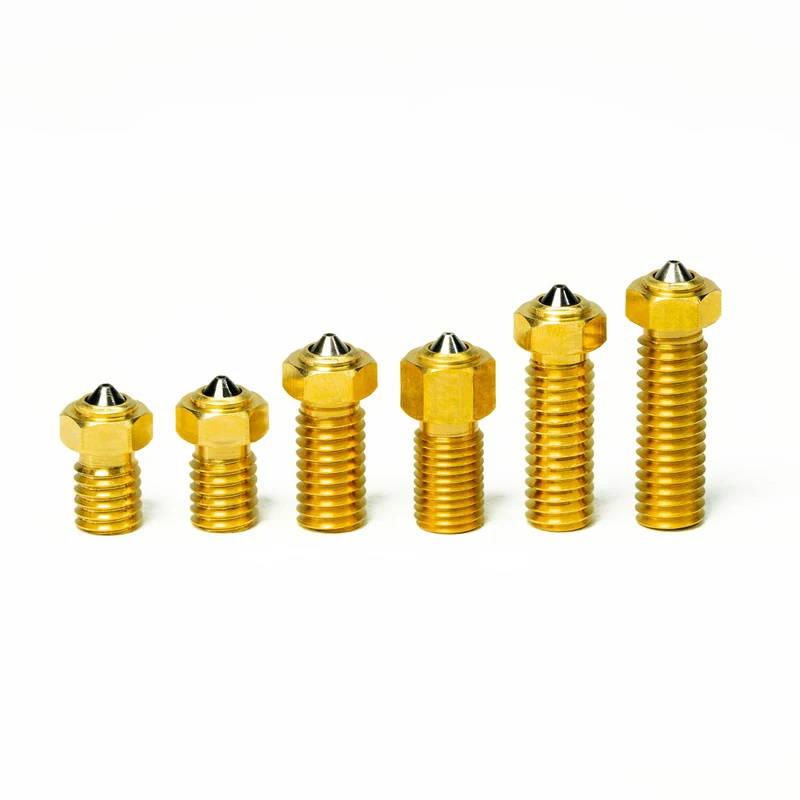

Die PRIZZLE ist in verschiedenen Ausführungen und Düsendurchmessern für zahlreiche Hotend Systeme erhältlich.

Warum die Kombination aus Messing und gehärtetem Stahl?

Klassische 3D Druck Düsen bestehen häufig aus Messing. Das Material besitzt eine sehr gute Wärmeleitfähigkeit und überträgt die Wärme des Heizblocks schnell auf das Filament.

Bei abrasiven Filamenten hat Messing jedoch einen entscheidenden Nachteil: Es ist vergleichsweise weich.

Carbonfasern, Glasfasern und andere harte Füllstoffe reiben während des Druckvorgangs kontinuierlich an der Düsenöffnung. Dadurch kann sich der ursprüngliche Düsendurchmesser mit der Zeit vergrößern.

Eine ursprünglich präzise 0,4mm Düse kann dadurch zunehmend größer werden. Die Folgen können ein veränderter Materialfluss, Maßabweichungen und eine nachlassende Druckqualität sein.

Gehärtete Stahlspitze mit 62HRC

Bei der PRIZZLE besteht deshalb nur der besonders beanspruchte Bereich der Düse aus gehärtetem Stahl mit 62HRC.

Die harte Düsenspitze bietet eine hohe Widerstandsfähigkeit gegenüber abrasivem Verschleiß und eignet sich damit insbesondere für gefüllte und faserverstärkte Filamente.

Der restliche Düsenkörper besteht weiterhin aus Messing.

Dadurch bleibt die gute Wärmeübertragung des Messing-Grundkörpers erhalten, während die gehärtete Stahlspitze den Bereich schützt, der beim Drucken abrasiver Materialien besonders stark beansprucht wird.

Vorteile gegenüber einer vollständig gehärteten Stahldüse

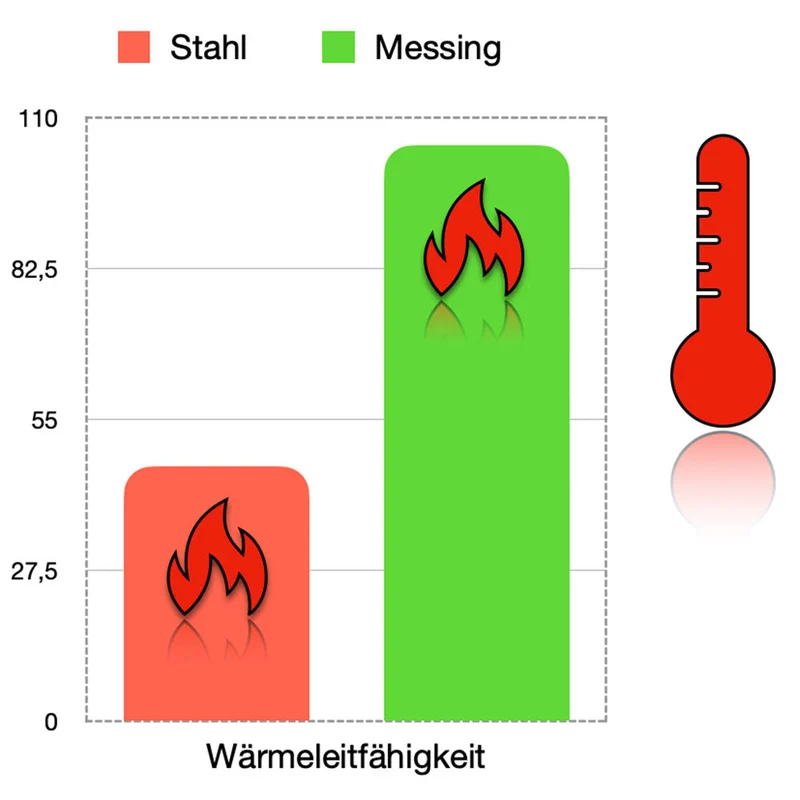

Eine vollständig aus gehärtetem Stahl gefertigte Düse bietet zwar eine hohe Verschleißfestigkeit, besitzt jedoch eine deutlich geringere Wärmeleitfähigkeit als Messing.

Je nach Hotend, Material und Druckgeschwindigkeit kann es deshalb bei klassischen Stahldüsen erforderlich sein, die Drucktemperatur gegenüber einer Messingdüse zu erhöhen.

Die PRIZZLE verfolgt einen anderen Ansatz:

Messing-Grundkörper für gute Wärmeübertragung
Die Wärme des Heizblocks kann effizient an das Filament weitergegeben werden.

Gehärtete Stahlspitze für hohe Verschleißfestigkeit
Der besonders beanspruchte Bereich der Düsenöffnung ist gegen abrasive Filamente geschützt.

Dadurch werden die Vorteile beider Materialien in einer Düse kombiniert.

Für abrasive Filamente geeignet

Die PRIZZLE eignet sich besonders für Filamente mit abrasiven Bestandteilen, zum Beispiel:

Carbonfaser Filamente
Zum Beispiel PLA-CF, PETG-CF, ASA-CF und PA-CF.

Glasfaser Filamente
Technische Filamente mit GF beziehungsweise Glasfaserverstärkung.

Glow in the Dark Filamente
Die enthaltenen Leuchtpartikel können klassische Messingdüsen vergleichsweise schnell verschleißen.

Filamente mit Metallpartikeln
Auch metallgefüllte Filamente können eine abrasive Wirkung auf die Düsenöffnung haben.

Grundsätzlich können mit der PRIZZLE selbstverständlich auch klassische, nicht abrasive Filamente verarbeitet werden.

Vorteile im Überblick

Gehärtete Stahlspitze mit 62HRC
Hohe Verschleißfestigkeit bei abrasiven und faserverstärkten Filamenten.

Messing-Grundkörper
Die hohe Wärmeleitfähigkeit von Messing unterstützt eine gleichmäßige Wärmeübertragung auf das Filament.

Keine vollständig aus Stahl gefertigte Düse
Dadurch werden die thermischen Nachteile einer klassischen Vollstahl-Düse deutlich reduziert.

Für Standard- und technische Filamente
Von PLA und PETG bis hin zu CF- und GF-verstärkten Materialien.

Verschiedene Hotend Systeme
Erhältlich unter anderem für MK8, V6, Volcano, Creality K1, Kobra 2 und Elegoo OrangeStorm Giga.

Verschiedene Düsendurchmesser
Je nach Variante stehen unterschiedliche Durchmesser von 0,4mm bis 1,0mm zur Verfügung.

Welcher Düsendurchmesser ist der richtige?

0,4mm – vielseitiger Standard
Guter Kompromiss aus Detailgenauigkeit, Druckgeschwindigkeit und Materialdurchsatz. Bei stark fasergefüllten Filamenten sollte geprüft werden, ob der Hersteller eine größere Düse empfiehlt.

0,6mm – ideal für viele faserverstärkte Filamente
Der größere Düsendurchmesser reduziert das Risiko von Verstopfungen und ermöglicht einen höheren Materialdurchsatz.

0,8mm – für große und funktionale Bauteile
Geeignet, wenn hoher Materialdurchsatz und stabile Extrusionslinien wichtiger sind als besonders feine Details.

1,0mm – maximaler Materialdurchsatz
Besonders für große Bauteile und hohe Schichthöhen interessant. Verfügbar bei ausgewählten PRIZZLE Varianten.

PRIZZLE für Creality Ender 7

Düsendurchmesser: 0,4mm oder 0,6mm
Düsentyp: Ender 7
Gesamtlänge: 16,8mm
Gewinde: M6
Gewindelänge: 11,8mm
Schlüsselweite: 7mm
Kompatibilität: Creality Ender 7

PRIZZLE für Creality K1 / K1 MAX

Düsendurchmesser: 0,4mm oder 0,6mm
Düsentyp: K1 / K1 MAX
Gesamtlänge: 23mm
Gewinde: M6
Gewindelänge: 18mm
Schlüsselweite: 7mm
Kompatibilität: Hotends mit entsprechendem M6 K1 Heatblock-Gewinde, beispielsweise Creality K1 / K1 MAX

Nicht für das Unicorn Düsen Upgrade geeignet.

PRIZZLE MK8

Düsendurchmesser: 0,4mm oder 0,6mm
Düsentyp: MK8
Gesamtlänge: 13mm
Gewinde: M6
Gewindelänge: 7,5mm
Schlüsselweite: 7mm
Kompatibilität: Hotends mit entsprechendem M6 Heatblock-Gewinde, beispielsweise Creality Ender 3

PRIZZLE ULTIMAKER

Düsendurchmesser: 0,4mm
Düsentyp: ULTIMAKER
Gesamtlänge: 17mm
Gewinde: M6x0,75
Gewindelänge: 10mm
Schlüsselweite: 7mm
Kompatibilität: entsprechende ULTIMAKER 3D Drucker beziehungsweise Hotends

PRIZZLE V6

Düsendurchmesser: 0,4mm oder 0,6mm
Düsentyp: V6
Gesamtlänge: 12,5mm
Gewinde: M6
Gewindelänge: 7,5mm
Schlüsselweite: 7mm
Kompatibilität: Hotends mit entsprechendem M6 V6 Heatblock-Gewinde, beispielsweise Anycubic i3 Mega

Bei der Verwendung am Prusa MK4 und Prusa XL wird der passende V6 Adapter von Prusa benötigt.

PRIZZLE Volcano

Düsendurchmesser: 0,4mm oder 0,6mm
Düsentyp: Volcano
Gesamtlänge: 21mm
Gewinde: M6
Gewindelänge: 16mm
Schlüsselweite: 7mm
Kompatibilität: Hotends mit entsprechendem M6 Volcano Heatblock-Gewinde, beispielsweise Artillery Sidewinder X1 / X2

PRIZZLE für Anycubic Kobra 2

Düsendurchmesser: 0,4mm oder 0,6mm
Düsentyp: Volcano-Style
Gesamtlänge: 21mm
Gewinde: M6
Gewindelänge: 16mm
Absatz: Ø4,0mm x 1mm
Schlüsselweite: 7mm

Passend für:

Anycubic Kobra 2
Anycubic Kobra 2 Pro
Anycubic Kobra 2 Neo
Anycubic Kobra 2 Plus
Anycubic Kobra 2 Max

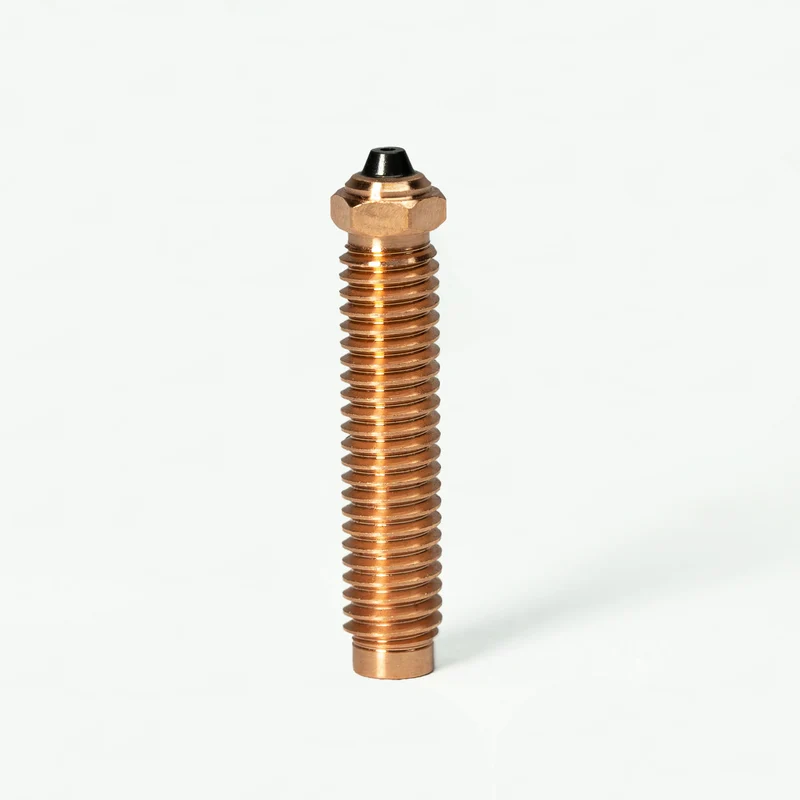

PRIZZLE für Elegoo OrangeStorm Giga

Düsendurchmesser: 0,4mm / 0,6mm / 0,8mm / 1,0mm
Düsentyp: Elegoo OrangeStorm Giga
Gesamtlänge: 31mm
Gewinde: M6
Gewindelänge: 26,4mm
Absatz: Ø4,0mm x 1mm
Schlüsselweite: 7mm
Kompatibilität: Elegoo OrangeStorm Giga

Montage der PRIZZLE

Die Düse darf nur im erwärmten Zustand de- und montiert beziehungsweise final angezogen werden.

Für die Montage empfehlen wir ein Anzugsmoment von 1,8Nm. Für eine kontrollierte Montage eignet sich idealerweise ein entsprechender Drehmomentschlüssel.

Achte bei der Montage außerdem auf die Vorgaben des jeweiligen Hotend Herstellers. Eine falsche Montage kann zu Undichtigkeiten zwischen Düse und Heatbreak führen.

Wichtig zur Kompatibilität

Bitte vergleiche vor der Bestellung die benötigte Düsenvariante mit dem verbauten Hotend.

Entscheidend sind insbesondere:

Düsentyp
Gesamtlänge
Gewinde und Gewindesteigung
Gewindelänge
Schlüsselweite
gegebenenfalls vorhandener Absatz

Auch innerhalb einer Druckerserie können durch unterschiedliche Hotend Revisionen oder nachträglich verbaute Upgrades andere Düsentypen verwendet werden.

PRINCORE Tipp

Für einen möglichst flexiblen 3D Drucker Aufbau lässt sich eine verschleißfeste Düse wie die PRIZZLE besonders gut mit einem geeigneten Heatbreak kombinieren.

Gerade beim regelmäßigen Wechsel zwischen klassischen Materialien wie PLA oder PETG und technischen, abrasiven Filamenten wie PA-CF oder PETG-CF entfällt dadurch der häufige Wechsel zwischen Messing- und Stahldüse.

Video – Herstellung der PRIZZLE

In unserem Video zeigen wir, wie die PRIZZLE hergestellt wird und wie die Kombination aus Messing-Grundkörper und gehärteter Stahlspitze entsteht:

https://druckdreid.com/embed/XqOPCWMUyxw

Lieferumfang

1x PRIZZLE Düse mit gehärteter Stahlspitze in der gewählten Variante und im gewählten Düsendurchmesser

Versandgewicht: 200g
