SOVOL SV06 / SV06 Plus Bowden Upgrade

SOVOL SV06 / SV06 Plus Bauteillüfter Upgrade  Beschreibung

➡️ SOVOL SV06 kaufen: ---Link---

Die originale Positionierung der Filamentrolle liegt oberhalb des Extruders am Träger der Z-Führungen. Bei Bewegungen der Filamentrolle kommt es zu Schwingungen, welche sich auf die Z-Führungen übertragen und das Druckbild negativ beeinflussen können.

Zusätzlich wird bei schnellen Bewegungen des Extruders in der X-Verfahrbewegung ruckartig Filament von der Spule gezogen. Ein ungewolltes Abrollen von überschüssigem Filament ist in diesem Moment nicht ausgeschlossen. Dieses Problem wird größer, je höher der X-Schlitten in Z-Richtung bewegt wird.

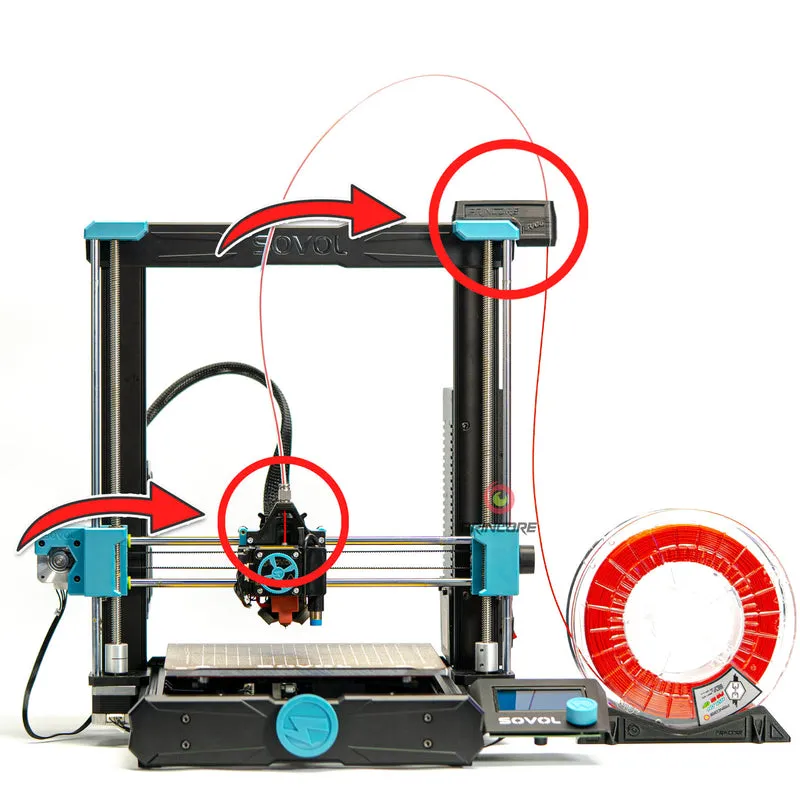

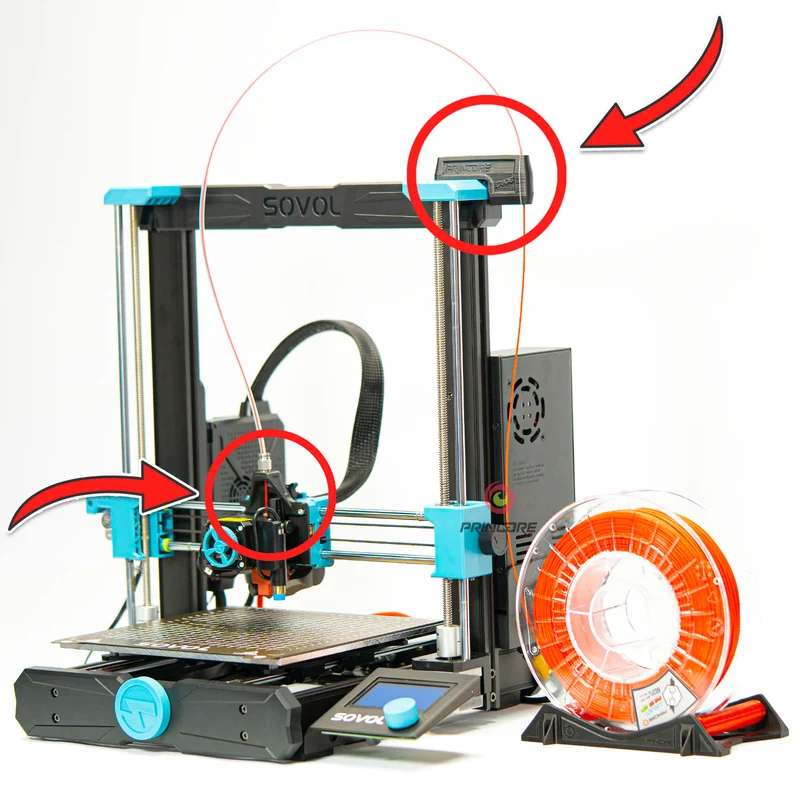

Durch das SOVOL SV06 Bowden-Upgrade Set, wird die Filamentrolle neben dem Drucker positioniert und das Filament über eine feste Bowdenlänge geführt. Auch schnelle Bewegungen in X-Richtung ziehen nicht ruckartig an der Filamentspule. Durch das Entkoppeln der Rolle vom Rahmen des Druckers wird ebenso das Druckbild verbessert. Der Bowdenschlauch aus PTFE mit einem 2mm Innendurchmesser gewährleistet eine saubere, leichtgängige Zuführung.

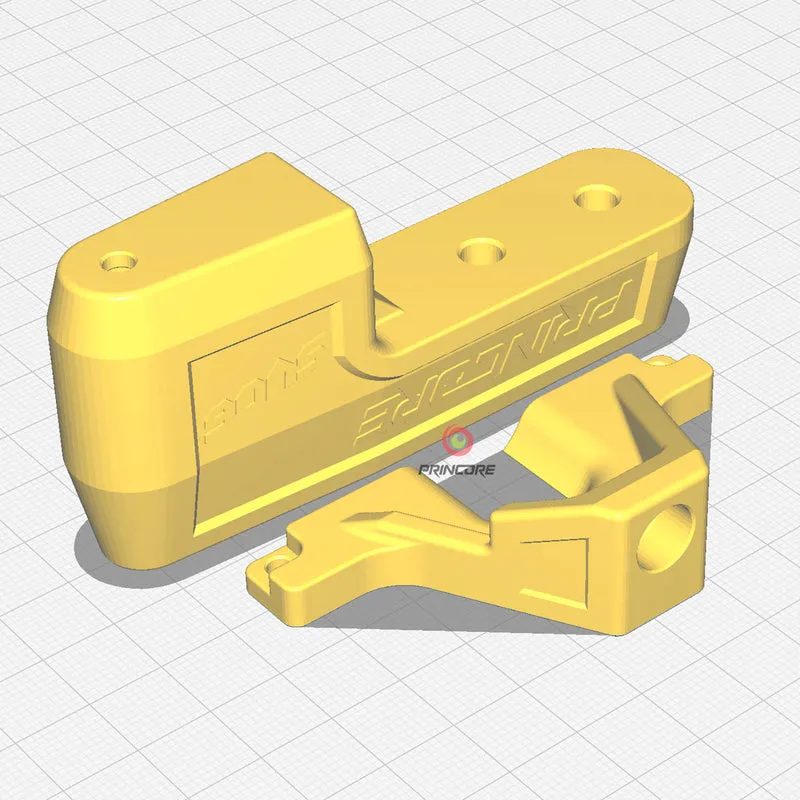

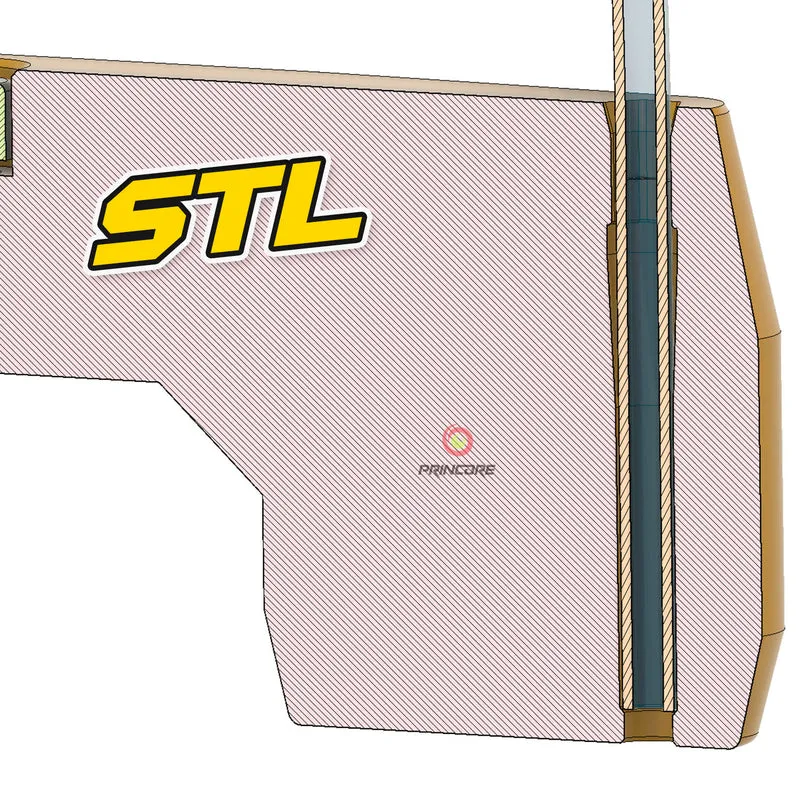

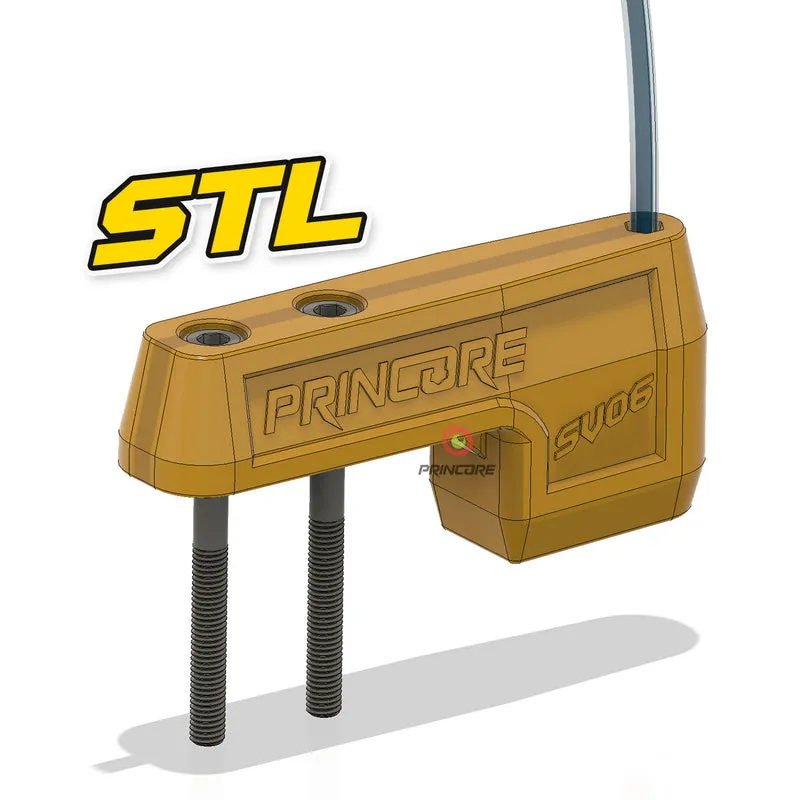

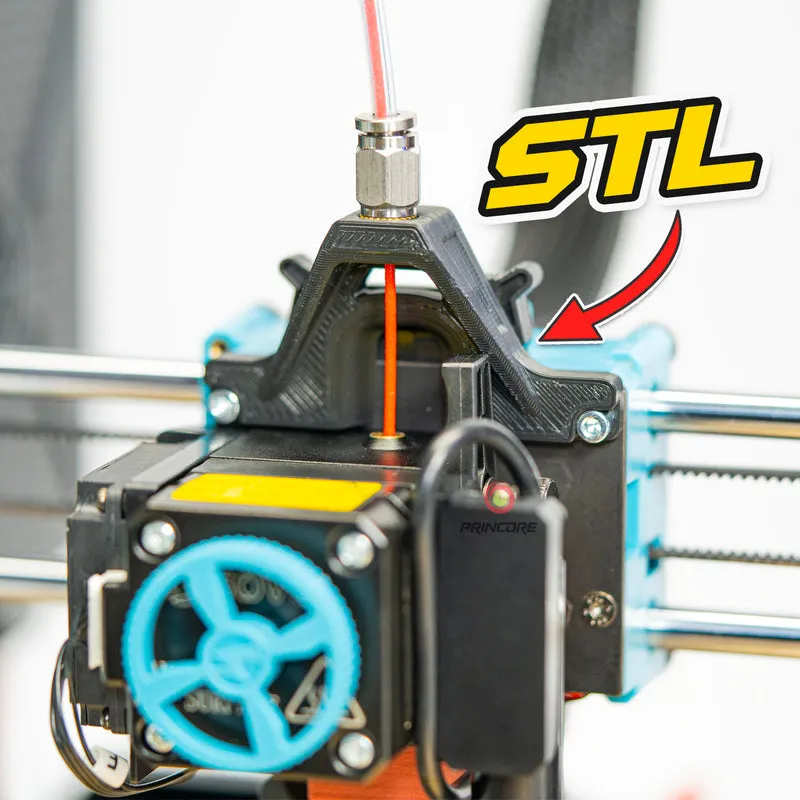

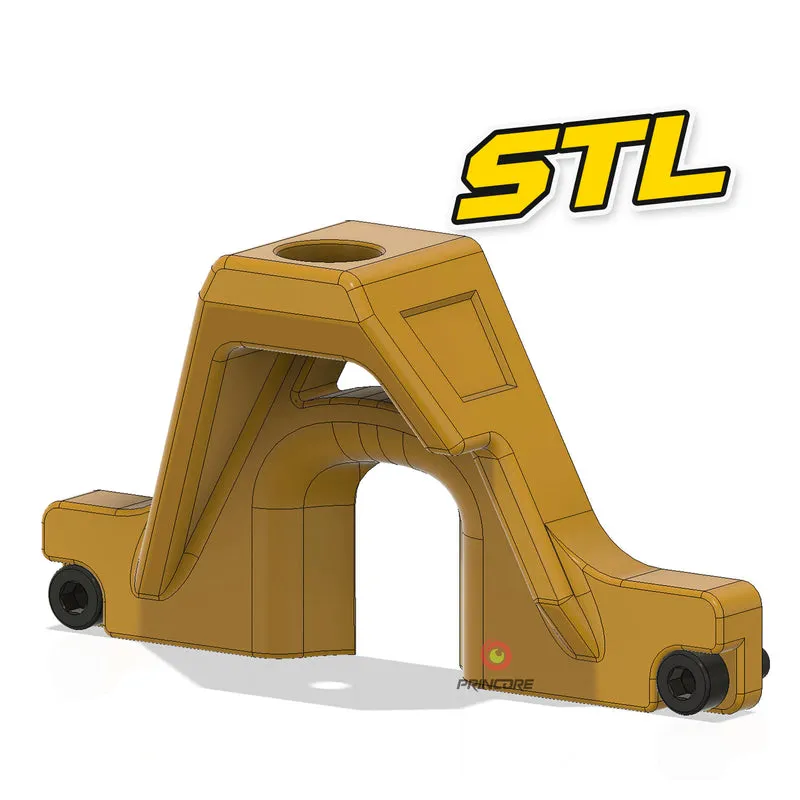

Der Bowdenhalter kann ohne weitere Modifikationen am SOVOL SV06 montiert werden. Hierfür werden lediglich zwei M3 Schrauben am Extruder, sowie 2 M5 Schrauben am oberen Rahmen entfernt und durch die im Set enthaltenen Schrauben ausgetauscht. Beide Bowdenbefestigungselemente können problemlos und ohne Stützstruktur gedruckt werden. Die Einschmelzmutter aus Messing wird mit Hilfe eines Lötkolbens in den Bowdenhalter eingeschmolzen. Das obere Ende des Bowdenschlauches wird über eine Verjüngung im Bauteil automatisch fixiert.

Hinweis: Die Bowdenhalter aus Kunststoff nicht kein physisches Produkt! Beide Bauteile stehen nach dem kauf per STL-Download zur Verfügung.

Vorteile

• Entlastung des Rahmens vom Gewicht der Filamentspule
• Verbesserung des Druckbildes
• feste Bowdenlänge unabhängig der Z-Höhe
• Positionierung der Filamentspule neben dem Drucker (z.B. für 2kg Spulen)

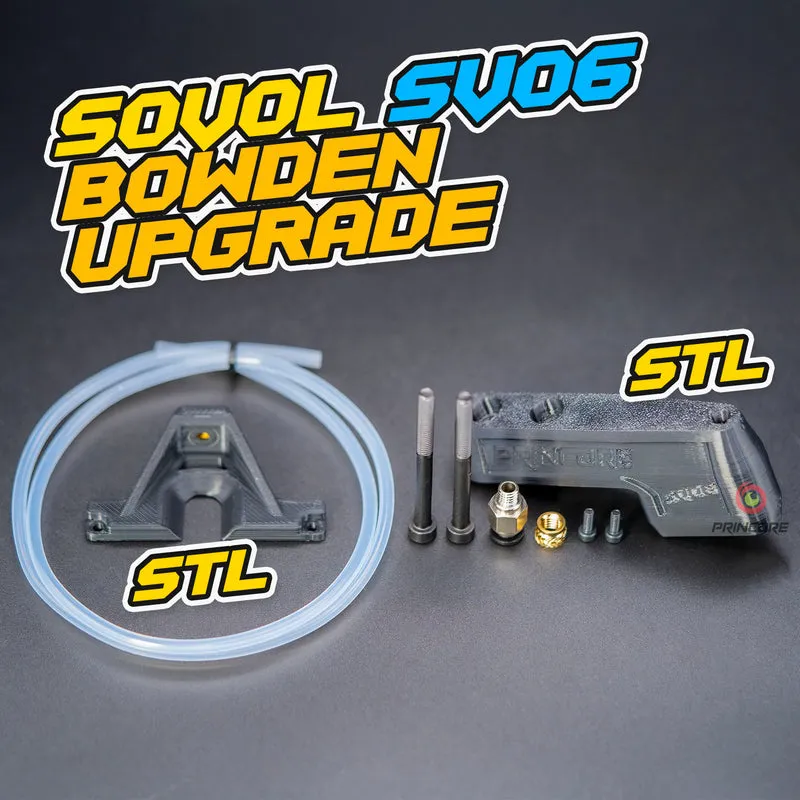

Lieferumfang

• 1x digitales Produkt - Bowdenhalter Extruder
• 1x digitales Produkt - Bowdenhalter Rahmen
• 1x PTFE Bowdenschlauch 4/2,4mm - Sovol SV06: 70cm Länge / Sovol SV06 Plus 85cm Länge
• 1x Einschmelzmutter Messing M6
• 1x PTFE Kupplung M6
• 2x M3x8 Zylinderschraube
• 2x M5x55 Zylinderschraube

 Versandgewicht: 199g
