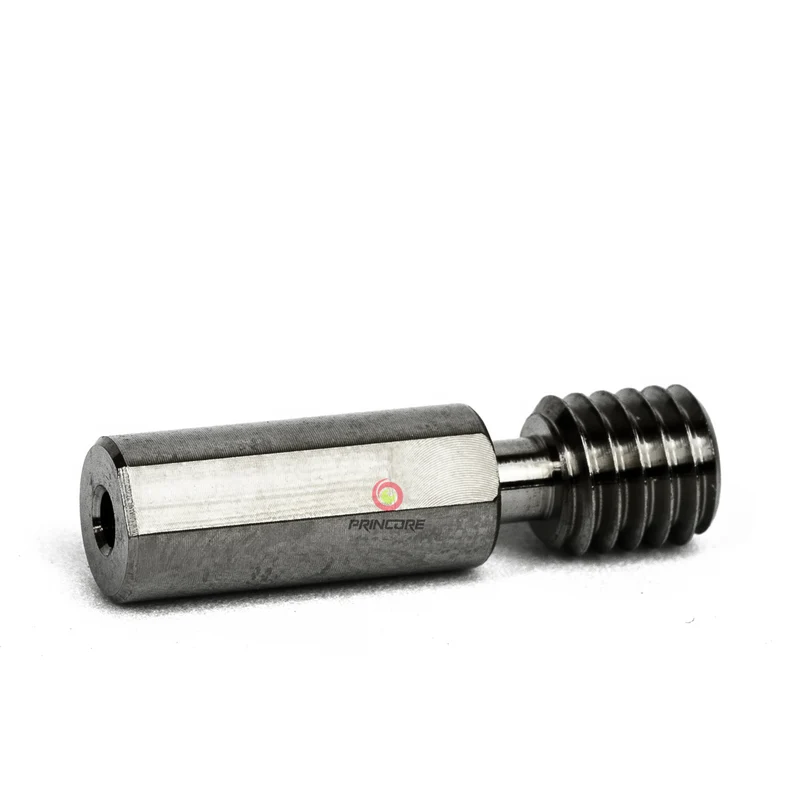

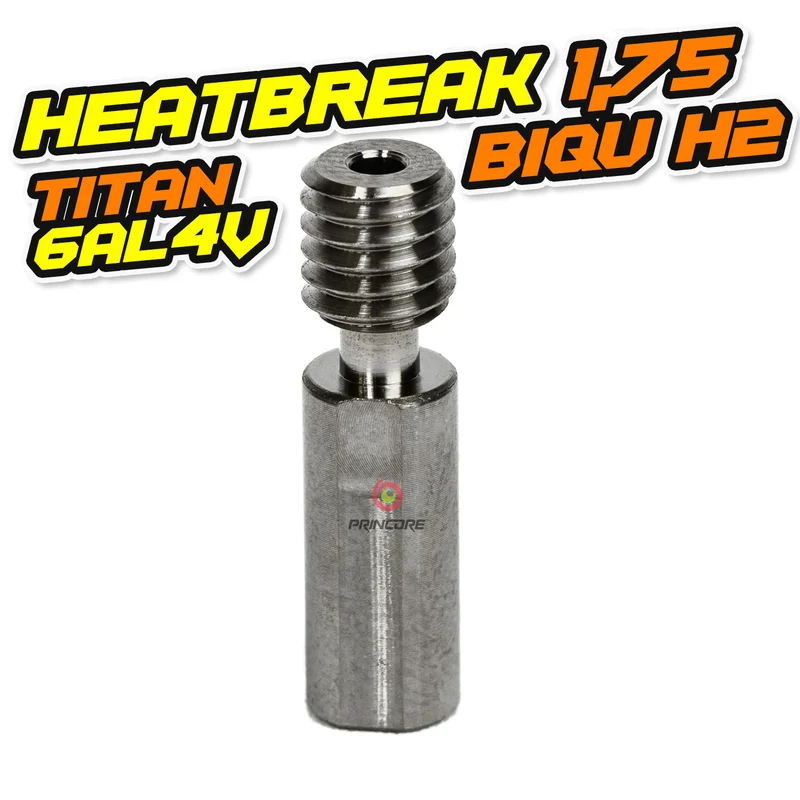

Tuning Heatbreak TITAN 6AL4V BIQU H2

TITAN Tuning Heatbreak für BIQU H2

All-Metal Heatbreak aus Titan 6Al4V für 1,75mm Filament

Das TITAN Tuning Heatbreak ist ein All-Metal Heatbreak aus Titan 6Al4V und eignet sich als Upgrade für den BIQU H2 Extruder beziehungsweise das entsprechende Hotend.

Im Gegensatz zu Hotends, bei denen der PTFE Schlauch bis unmittelbar an die Düse beziehungsweise in den heißen Bereich geführt wird, endet der PTFE Schlauch bei einem All-Metal Aufbau bereits weiter oben im Hotend.

Dadurch wird der PTFE Schlauch einer deutlich geringeren thermischen Belastung ausgesetzt. Gleichzeitig ermöglicht das All-Metal Heatbreak die Verarbeitung von Filamenten bei höheren Temperaturen, sofern auch die übrigen Komponenten des Hotends dafür ausgelegt sind.

Warum ein All-Metal Heatbreak?

Bei vielen Standard Hotends wird der PTFE Schlauch weit in den heißen Bereich des Hotends geführt.

Bei dauerhaft hohen Temperaturen kann PTFE thermisch belastet werden und sich mit der Zeit verformen beziehungsweise beschädigt werden. Dadurch kann sich der Filamentweg verändern und der Widerstand bei der Filamentförderung erhöhen.

Bei einem All-Metal Heatbreak endet der PTFE Schlauch bereits in einem kühleren Bereich des Hotends. Das Filament wird anschließend innerhalb des metallischen Heatbreaks bis zur Schmelzzone geführt.

Dadurch eignet sich ein All-Metal Aufbau insbesondere für Materialien, die höhere Verarbeitungstemperaturen benötigen.

Warum Titan 6Al4V?

Bei einem All-Metal Heatbreak ist eine möglichst geringe Wärmeübertragung vom Heizblock in Richtung Hotend Kühlkörper besonders wichtig.

Titan besitzt eine vergleichsweise geringe Wärmeleitfähigkeit.

Dadurch wird die Wärmeübertragung zwischen der heißen und der kalten Zone des Hotends reduziert. Das unterstützt eine klar definierte Schmelzzone und kann verhindern, dass das Filament bereits zu weit oben im Heatbreak weich wird.

Gerade bei PLA ist eine gute thermische Trennung wichtig, da das Material bereits bei vergleichsweise niedrigen Temperaturen weich wird.

Vorteile im Überblick

All-Metal Ausführung
Der PTFE Schlauch wird nicht bis unmittelbar an die heiße Düse geführt.

Titan 6Al4V
Die geringe Wärmeleitfähigkeit von Titan unterstützt die thermische Trennung zwischen Heizblock und Hotend Kühlkörper.

Für höhere Drucktemperaturen geeignet
Das Heatbreak selbst ist für Anwendungen mit hohen Temperaturen ausgelegt.

Für unterschiedliche Filamente
Geeignet für die Verarbeitung verschiedener Standard- und technischer Filamente.

Optimierter Filamentweg
Eine möglichst glatte Innenbohrung reduziert den Widerstand bei der Filamentförderung.

Passend für 1,75mm Filament
Das Heatbreak ist für den gängigen Filamentdurchmesser von 1,75mm ausgelegt.

Geeignet für verschiedene Filamente

Mit einem korrekt montierten und ausreichend gekühlten All-Metal Hotend können unter anderem folgende Materialien verarbeitet werden:

PLA
PETG
ABS
ASA
TPU
Nylon und PA Filamente

Welche Materialien und Temperaturen tatsächlich verarbeitet werden können, hängt neben dem Heatbreak auch von Heizblock, Heizpatrone, Temperatursensor, Düse, Kühlung und den weiteren Komponenten des Hotends ab.

Drucktemperaturen bis 320°C

Das Titan Heatbreak ist für den Einsatz bei hohen Drucktemperaturen von bis zu 320°C vorgesehen.

Wichtig: Die maximale Temperatur des gesamten Hotends wird nicht allein durch das Heatbreak bestimmt.

Vor dem Drucken bei hohen Temperaturen muss sichergestellt werden, dass auch Heizpatrone, Temperatursensor, Heizblock, Düse, Verkabelung und alle weiteren Komponenten des Hotends für die jeweilige Temperatur ausgelegt sind.

Die zulässigen Temperaturen des Drucker- beziehungsweise Hotend Herstellers sind dabei zu beachten.

Reduzierte thermische Belastung des PTFE Schlauchs

Ein wesentlicher Vorteil des All-Metal Aufbaus besteht darin, dass der PTFE Schlauch nicht bis in die unmittelbare Nähe der Düse geführt wird.

Dadurch wird der Schlauch im Vergleich zu einem PTFE ausgekleideten Hotend einer geringeren Temperatur ausgesetzt.

Dies ist insbesondere bei der regelmäßigen Verarbeitung von Filamenten mit höheren Drucktemperaturen von Vorteil.

Glatte Innenbohrung

Die Innenbohrung des Heatbreaks besitzt eine geringe Oberflächenrauheit.

Eine möglichst glatte Filamentführung reduziert die Reibung innerhalb des Heatbreaks und unterstützt einen gleichmäßigen Materialtransport.

Gerade bei einem All-Metal Heatbreak ist eine saubere Filamentführung wichtig, da das Filament direkt durch die metallische Innenfläche geführt wird.

Wichtig: Vor der Bestellung mit dem Original vergleichen

Bitte überprüfe vor der Bestellung unbedingt die Abmessungen deines vorhandenen Heatbreaks.

Je nach BIQU H2 Version beziehungsweise Hotend Revision können unterschiedliche Bauteile verwendet worden sein.

Vergleiche deshalb insbesondere die Gesamtlänge, das M6 Gewinde und den oberen Durchmesser mit dem vorhandenen Heatbreak.

Die reine Angabe des Extruder- beziehungsweise Druckermodells ist nicht immer ausreichend, um die Kompatibilität eindeutig zu bestimmen.

Technische Informationen

Produkt: TITAN Tuning Heatbreak
Ausführung: All-Metal Heatbreak
Material: Titan 6Al4V
Gesamtlänge: 22,5mm
Unteres Gewinde: M6
Oberer Durchmesser: 6mm
Geeigneter Filamentdurchmesser: 1,75mm
Maximale angegebene Einsatztemperatur: bis 320°C
Kompatibilität: BIQU H2 beziehungsweise kompatible Hotends entsprechend der Abmessungen
Versandgewicht: 21g

Lieferumfang

1x TITAN Tuning Heatbreak aus Titan 6Al4V

Gesamtlänge: 22,5mm
Unteres Gewinde: M6
Oberer Durchmesser: 6mm
Für 1,75mm Filament

Versandgewicht: 21g
