Druckbett Komplett SET Extreme 1mm

Druckbett Komplettset

Aluminium Druckbett, Silikonheizmatte und PRINPLATE EXTREME 1mm Wechselplattensystem

Das Druckbett Komplettset enthält alle wesentlichen Komponenten für den Aufbau eines hochwertigen, beheizten Druckbettsystems mit magnetischer Wechselplatte. Es kombiniert eine 5mm starke feingefräste Aluminium Guss Platte mit einer passenden Silikonheizmatte, einer hitzebeständigen Magnetfolie, einer PRINPLATE Federstahlplatte, einer 3M 468MP Transferklebefolie und unserer PRINPLATE EXTREME 1mm Druckoberfläche.

Die PRINPLATE EXTREME wurde besonders für anspruchsvolle Filamente wie Nylon, PA12, PA CF, PA12 CF und weitere technische Materialien entwickelt. Gleichzeitig eignet sie sich auch für viele gängige Filamente wie PLA, PETG, TPU, ABS und ASA.

Durch das magnetische Wechselplattensystem kann die komplette Federstahl Druckplatte nach dem Druck einfach entnommen werden. Nach dem Abkühlen wird die Platte vorsichtig gebogen, wodurch sich viele Bauteile deutlich leichter von der Druckoberfläche lösen.

Wenn du mehrere Wechselplatten verwendest, kannst du die fertige Platte direkt entnehmen, eine weitere Druckplatte auflegen und den nächsten Druck starten.

Warum ein Druckbett Komplettset?

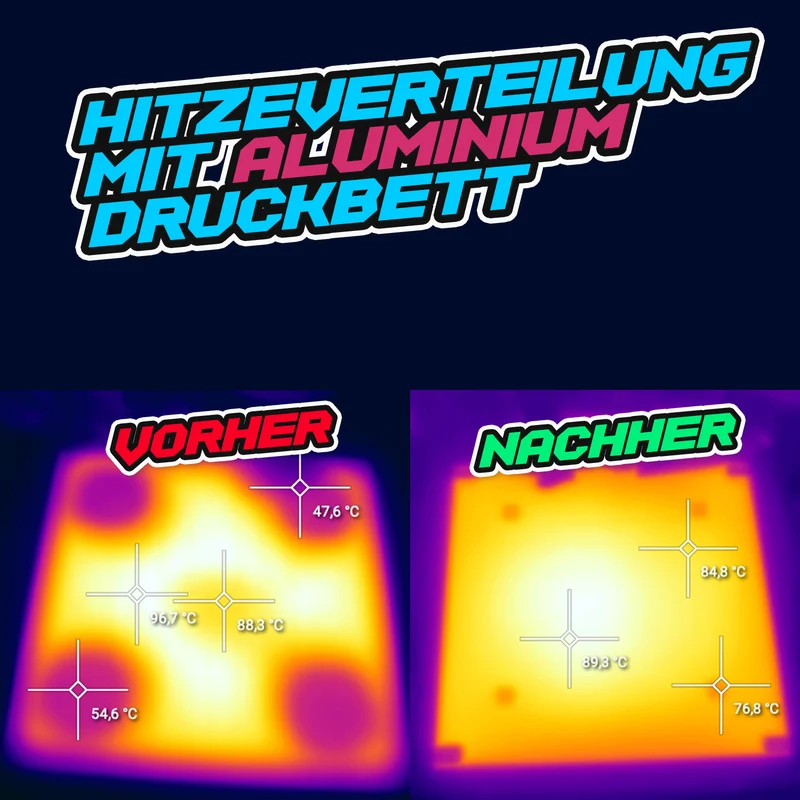

Viele originale Druckbetten bestehen aus vergleichsweise dünnem oder gewalztem Aluminium. Solche Platten können bereits ab Werk Unebenheiten aufweisen oder sich beim wiederholten Aufheizen und Abkühlen verformen.

Die im Set enthaltene 5mm starke Aluminium Guss Platte bildet eine stabile und plane Grundlage für das Druckbettsystem. Gegossenes Aluminium ist gegenüber vielen gewalzten Aluminiumblechen deutlich formstabiler bei Temperaturänderungen.

Die Aluminiumplatte wird passend für das jeweilige Druckermodell auf einer CNC Fräse bearbeitet, gebohrt, gesenkt und umlaufend angefast.

Zusammen mit der Silikonheizmatte, der Magnetfolie und der flexiblen PRINPLATE EXTREME Wechselplatte entsteht ein vollständiges Druckbettsystem für zuverlässige und reproduzierbare 3D Drucke.

Passgenau für das jeweilige Druckermodell

Die Komponenten des Druckbett Komplettsets werden passend für das ausgewählte Druckermodell zusammengestellt.

Je nach Variante verfügt die Aluminium Guss Platte über die entsprechenden Bohrungen und Senkungen zur Montage am jeweiligen Drucker. Auch Magnetfolie, Federstahlplatte, PRINPLATE EXTREME und Silikonheizmatte werden passend zur gewählten Variante geliefert.

Bitte wähle daher bei der Bestellung die passende Variante für dein Druckermodell im Dropdown Menü aus.

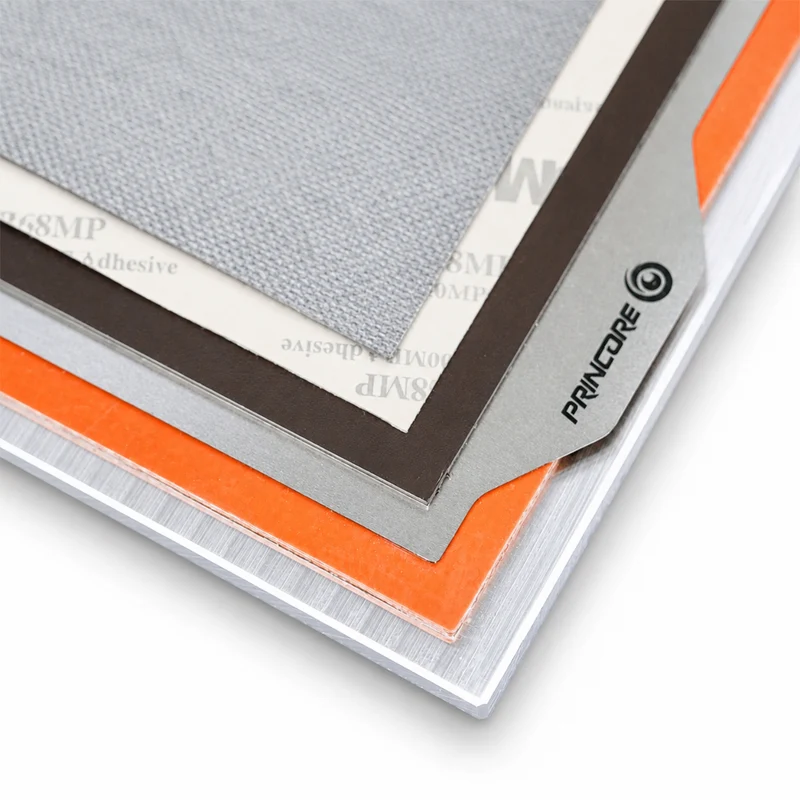

Aufbau des Druckbettsystems

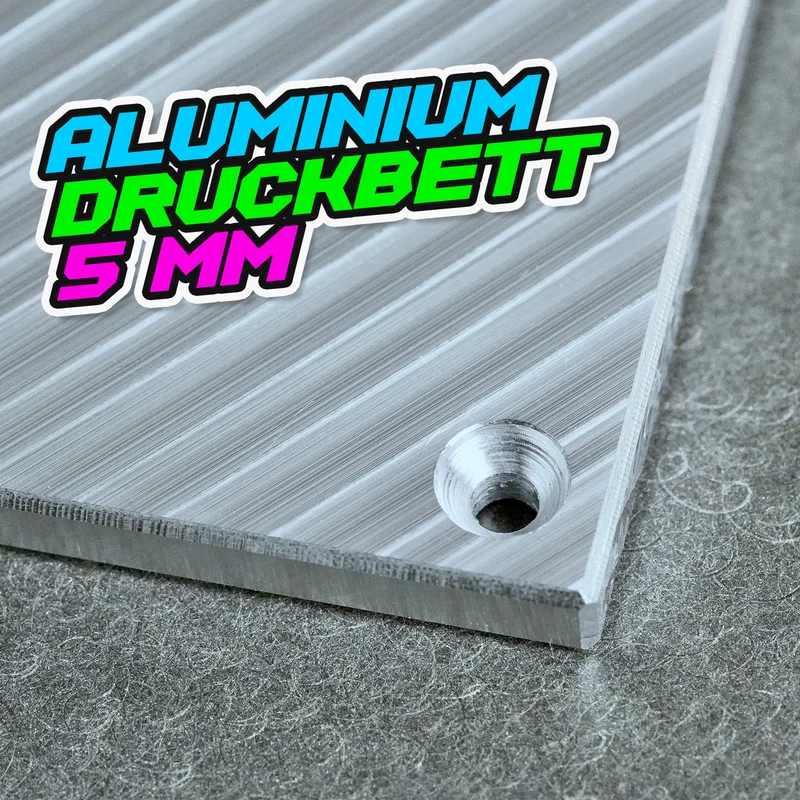

5mm Aluminium Guss Platte
Die feingefräste Aluminiumplatte bildet die stabile und plane Basis des Druckbetts. Bohrungen, Senkungen und Fasen werden passend zur jeweiligen Druckervariante gefertigt.

Silikonheizmatte
Die passende Silikonheizmatte übernimmt die Beheizung der Aluminium Guss Platte. Die technischen Spezifikationen unterscheiden sich je nach Variante und können dem jeweiligen Einzelprodukt entnommen werden.

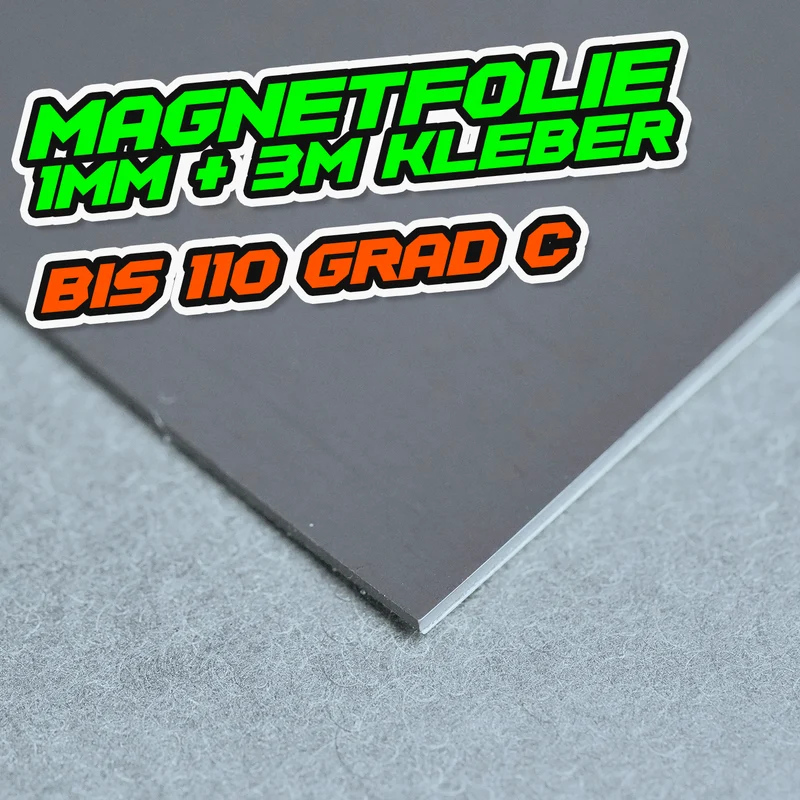

Hitzebeständige Magnetfolie
Die Magnetfolie wird mithilfe der bereits angebrachten 3M Transferklebefolie auf der Aluminiumplatte befestigt und hält anschließend die Federstahl Wechselplatte magnetisch in Position.

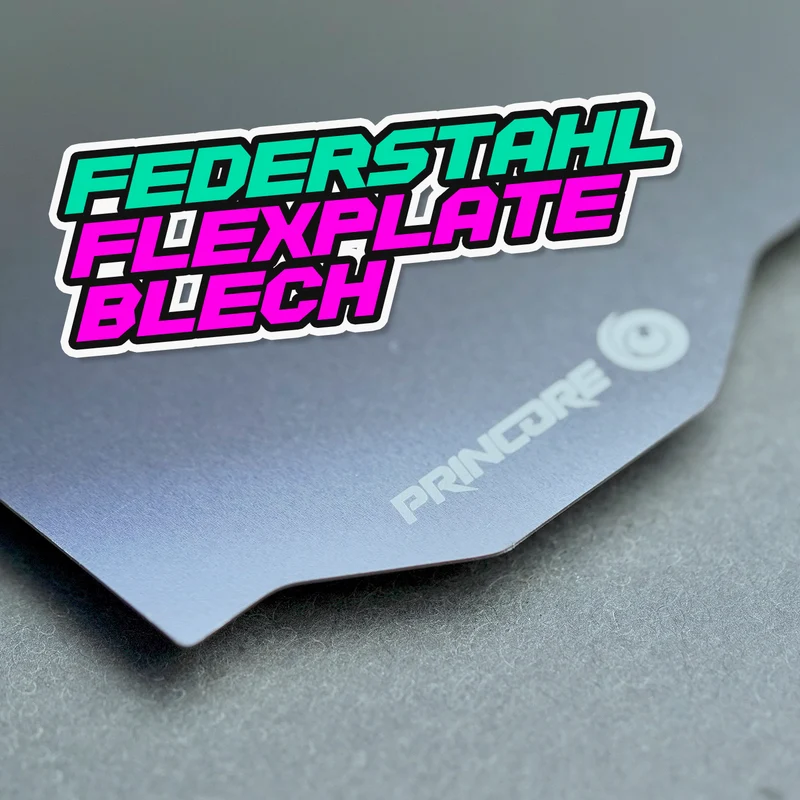

PRINPLATE Federstahlplatte
Die gehärtete Federstahlplatte dient als flexible Trägerplatte für die PRINPLATE EXTREME. Nach dem Druck kann sie vom Magnetbett genommen und vorsichtig gebogen werden.

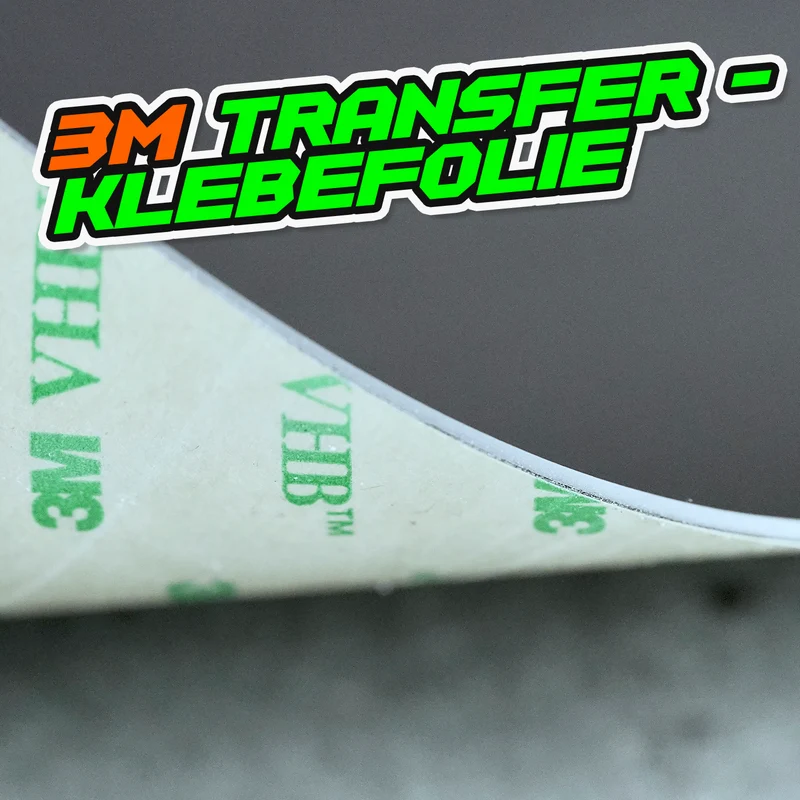

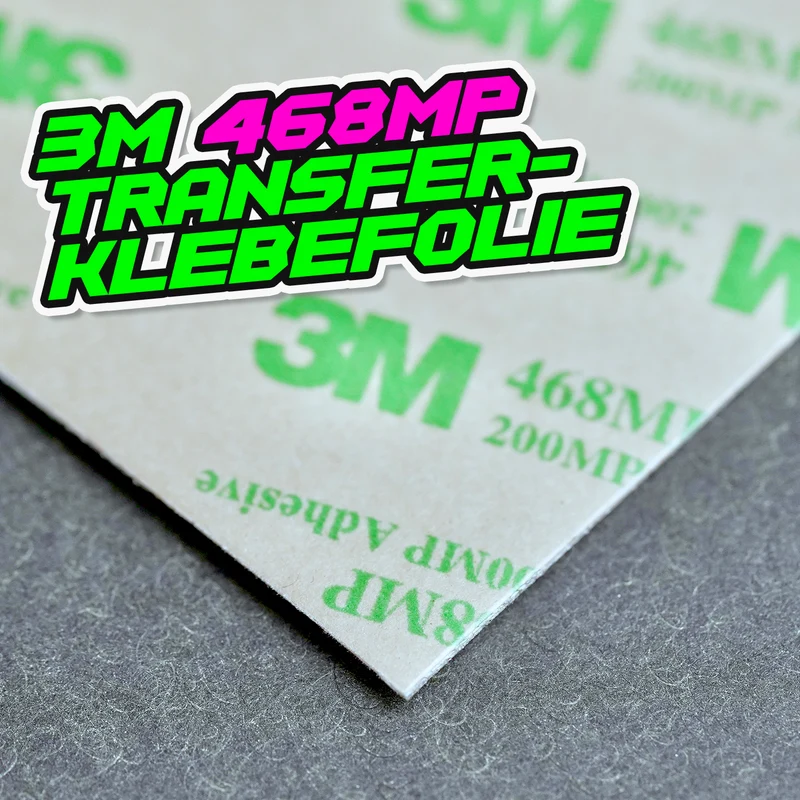

3M 468MP Transferklebefolie
Die Transferklebefolie verbindet die glatte Rückseite der PRINPLATE EXTREME dauerhaft mit der Federstahlplatte.

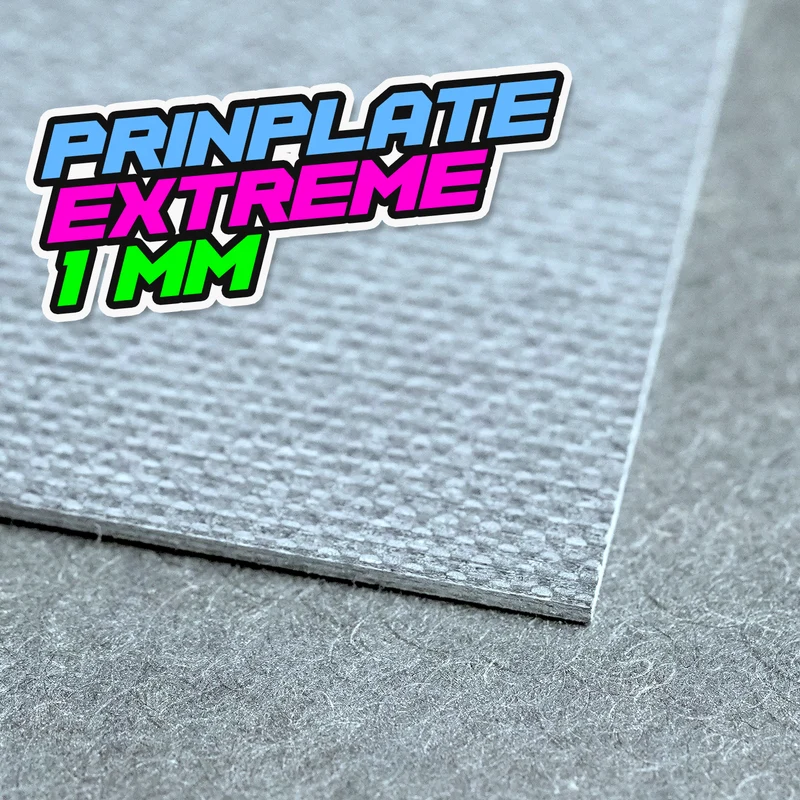

PRINPLATE EXTREME 1mm
Die robuste Druckoberfläche aus in Epoxidharz eingelassenen Fasern wurde insbesondere für technische und anspruchsvolle Filamente entwickelt.

Warum PRINPLATE EXTREME?

Viele technische Filamente stellen hohe Anforderungen an die Druckoberfläche. Nylon und faserverstärkte Materialien benötigen eine zuverlässige Haftung im ersten Layer, neigen aber gleichzeitig zu Warping und Verzug.

Die PRINPLATE EXTREME wurde für eine starke Haftung bei diesen Materialien entwickelt und eignet sich gleichzeitig auch für viele Standardfilamente.

Die 1mm starke Druckoberfläche besitzt eine raue Druckseite und eine glatte Rückseite. Die glatte Seite wird mithilfe der 3M 468MP Transferklebefolie auf die Federstahlplatte geklebt.

Vorteile im Überblick

Komplettes Druckbettsystem
Alle wesentlichen Komponenten vom Aluminium Druckbett bis zur wechselbaren PRINPLATE EXTREME sind im Set enthalten.

5mm feingefräste Aluminium Guss Platte
Die massive Aluminiumplatte bietet eine plane und formstabile Grundlage für das Druckbettsystem.

Entwickelt für technische Filamente
Die PRINPLATE EXTREME eignet sich besonders für anspruchsvolle Materialien wie Nylon, PA CF, PA12 CF und weitere technische Filamente.

Einfaches Lösen nach dem Druck
Nach dem Abkühlen kann die Federstahlplatte vorsichtig gebogen werden. Viele Bauteile lösen sich dadurch deutlich leichter von der Druckoberfläche.

Schneller Wechsel der Druckplatte
Die fertige Wechselplatte kann entnommen und durch eine weitere Federstahl Druckplatte ersetzt werden.

Keine Druckbettklammern im normalen Betrieb notwendig
Die Federstahlplatte wird durch die Magnetfolie auf dem Druckbett gehalten. Bei hohen Temperaturen und stark warpenden Bauteilen können zusätzliche Klammern sinnvoll sein.

Geeignet für viele Filamente

Die PRINPLATE EXTREME wurde bisher mit folgenden Materialien erfolgreich getestet:

PLA, PETG, TPU, ABS, ASA, HIPS, GreenTec, Nylon, PA12, PA CF, PA12 CF, PP CF und PMMA.

Die Haftung kann je nach Bauteilgeometrie, Filamenthersteller, Druckbett Temperatur, Bauraum Temperatur und Einstellung des ersten Layers variieren. Besonders bei Nylon, ABS, ASA und großen Bauteilen bleibt eine saubere Druckvorbereitung wichtig.

Montage des Druckbettsystems

Montiere zunächst die benötigten Befestigungsschrauben beziehungsweise Gewindestifte mithilfe der passenden Muttern an der feingefrästen Aluminium Guss Platte.

Reinige und entfette anschließend die Aluminiumplatte gründlich. Hierfür eignet sich beispielsweise Isopropanol 99,9%.

Die Silikonheizmatte muss entsprechend der vorgesehenen Einbauposition und unter Beachtung der Sicherheitshinweise fachgerecht montiert und elektrisch angeschlossen werden.

Klebe anschließend die Magnetfolie mithilfe der bereits angebrachten 3M Transferklebefolie sauber und gleichmäßig auf die Aluminiumplatte.

Bei Varianten mit leichtem Übermaß können die überstehenden Bereiche der Magnetfolie nach der Verklebung vorsichtig mit einem Cuttermesser bündig entlang der Aluminiumplatte abgeschnitten werden.

Reinige danach die glatte Rückseite der PRINPLATE EXTREME sowie die zu verklebende Seite der Federstahlplatte gründlich und entfette beide Oberflächen.

Bringe die 3M 468MP Transferklebefolie auf und verklebe die PRINPLATE EXTREME sauber und gleichmäßig mit der Federstahlplatte.

Die fertig verklebte Wechselplatte kann anschließend auf die Magnetfolie gelegt werden und ist einsatzbereit.

Pflegehinweise

Die Druckoberfläche der PRINPLATE EXTREME sollte möglichst nicht regelmäßig mit Isopropanol oder aggressiven Reinigern gereinigt werden. Dadurch kann sich das Haftverhalten der Oberfläche verändern.

Falls die Haftung mit der Zeit nachlässt, kann die Oberfläche vorsichtig mit Schleifpapier der Körnung 80 bis 120 angeraut und anschließend trocken abgewischt werden.

Wichtig ist außerdem ein sauber eingestellter erster Layer. Eine falsche Düsenhöhe kann die Haftung deutlich verschlechtern oder die Oberfläche beschädigen.

Druckempfehlungen

Die passenden Einstellungen hängen stark vom verwendeten Filament, Drucker, der Bauteilgeometrie und Bauraum Temperatur ab. Die folgenden Werte dienen als Orientierung und sollten bei Bedarf angepasst werden.

Material	Haftung	Druckbett Temperatur	Erster Layer
PLA	sehr gut	67°C	0,2mm
PETG	sehr gut	87°C	0,2mm
ABS / ASA	gut	110°C	0,1mm bei 120% Fluss
TPU	sehr gut	60°C	0,2mm
Nylon	mäßig	80°C	0,1mm bei 130% Fluss und 15mm/s
GreenTec	sehr gut	97°C	0,2mm

Als Ausgangspunkt kann das Druckbett auf etwa 0,05mm Abstand gelevelt werden. Die optimalen Einstellungen können je nach Filament, Drucker und Bauteilgeometrie abweichen.

Hinweis zu Nylon und technischen Filamenten

Nylon und faserverstärkte Filamente können je nach Bauteil stark zu Warping neigen. Die PRINPLATE EXTREME verbessert die Haftung deutlich, ersetzt aber keine saubere Druckvorbereitung.

Für gute Ergebnisse sind ein korrekt eingestellter erster Layer, eine passende Druckbett Temperatur, eine möglichst konstante Bauraum Temperatur und bei hygroskopischen Materialien trockenes Filament wichtig.

Hinweis zu ABS und ASA

Bei ABS und ASA kann je nach Filament und Bauteil eine zusätzliche Haftschicht sinnvoll sein.

In unseren Tests hat sich eine sehr dünne Schicht aus Aceton mit darin gelöstem ABS oder ASA Filament bewährt.

Wichtiger Hinweis zu hohen Temperaturen

Magnetfolien verlieren bei zunehmender Temperatur grundsätzlich an Magnetkraft. Die im Set enthaltene Magnetfolie kann bis 110°C verwendet werden.

Bei hohen Druckbett Temperaturen und Materialien mit starker Warping Neigung empfehlen wir jedoch zusätzliche Druckbettklammern zur Sicherheit.

Das gilt insbesondere für große Bauteile und Materialien wie ABS, ASA, PC, Nylon und faserverstärkte technische Filamente.

Sicherheitshinweise zur Silikonheizmatte

Die im Set enthaltene Silikonheizmatte darf nicht selbstständig beziehungsweise ohne eine geeignete Steuerelektronik betrieben werden.

Für den Betrieb ist eine entsprechend ausgelegte Steuerung, beispielsweise über das geeignete Mainboard des 3D Druckers, erforderlich.

Die Installation, der elektrische Anschluss, die Überprüfung und die Abnahme der Silikonheizmatte müssen durch eine entsprechend qualifizierte Fachkraft erfolgen.

Die Silikonheizmatte darf nicht unbeaufsichtigt betrieben werden.

Vor der Inbetriebnahme müssen die elektrischen Spezifikationen der Heizmatte mit der verwendeten Spannungsversorgung und Steuerelektronik abgeglichen werden.

Besonderheiten einzelner Varianten *

Artillery Sidewinder X2
Beim Artillery Sidewinder X2 wird eine originale Artillery Heizmatte mit gerätespezifischen Steckern und Wärmeisolierung geliefert.

Anycubic Kobra 2
Bei der Variante für den Anycubic Kobra 2 wird kein zusätzliches Schrauben- und Mutternset für die Aluminium Guss Platte mitgeliefert. Die vorhandenen Befestigungsschrauben können weiter verwendet werden.

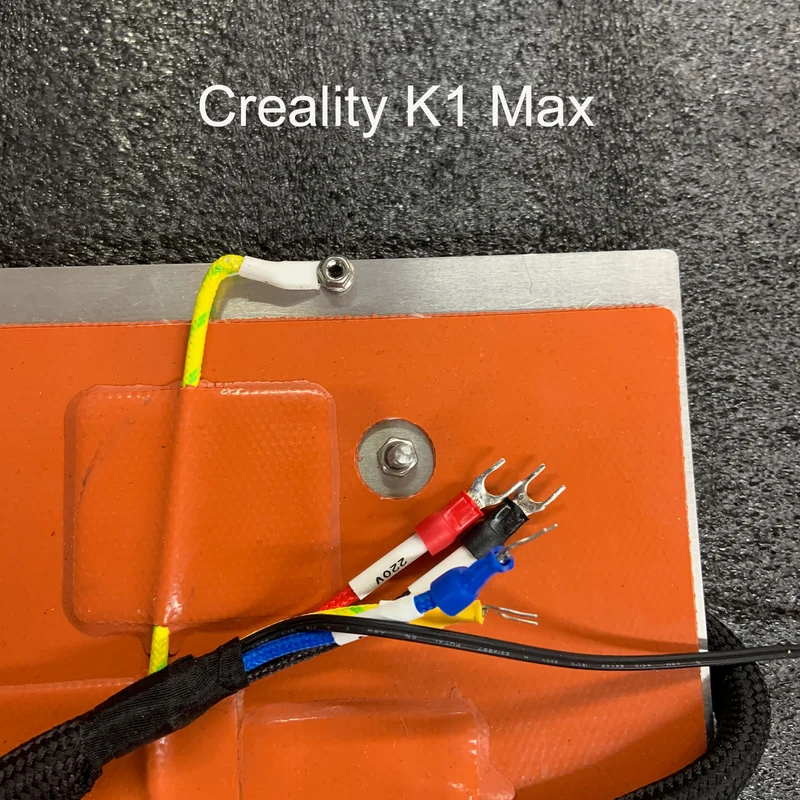

Creality K1 Max
Beim Creality K1 Max entfällt das separate Bohrloch für die Erdung. Für die Erdung kann stattdessen das Loch für die Anschlagschrauben verwendet werden, wie auf dem entsprechenden Produktbild dargestellt.

Hierfür wird eine M3 Mutter mitgeliefert. Ein weiteres Schrauben- und Mutternset ist bei dieser Variante nicht enthalten, da die vorhandenen Befestigungsschrauben weiter verwendet werden können.

Kantenschutz für die Federstahlplatte

Hier findest du einen druckbaren Kantenschutz für die Blechnasen der Federstahlplatte.

Download: KLICK

Optischer Hinweis

Das Schliffbild der Aluminium Guss Platte kann durch die mechanische Bearbeitung optische Unregelmäßigkeiten aufweisen. Dies hat keinen Einfluss auf die Funktion.

Die Planheit der Platte ist weiterhin gegeben.

Technische Informationen

Aluminium Druckbett: feingefräste Aluminium Guss Platte
Stärke Aluminium Druckbett: 5mm
Bearbeitung: CNC gebohrt, gesenkt und umlaufend angefast
Heizung: Silikonheizmatte passend zur gewählten Variante
Magnetfolie: hitzebeständig bis 110°C
Klebeschicht Magnetfolie: bereits angebrachte 3M Transferklebefolie
Trägerplatte: gehärteter PRINPLATE Federstahl
Druckoberfläche: PRINPLATE EXTREME
Stärke Druckoberfläche: 1mm
Verklebung der Druckoberfläche: 3M 468MP Transferklebefolie
Versandgewicht: ab 1.800g

Lieferumfang

1x 5mm feingefräste Aluminium Guss Platte mit passenden Bohrungen, Senkungen und umlaufenden Fasen

1x passendes Schrauben- und Mutternset, sofern für die gewählte Variante vorgesehen

1x Silikonheizmatte entsprechend der gewählten Variante

1x hitzebeständige Magnetfolie inklusive bereits angebrachter 3M Transferklebefolie

1x PRINPLATE Federstahlplatte

1x 3M 468MP Transferklebefolie

1x PRINPLATE EXTREME 1mm Druckoberfläche

Die jeweiligen technischen Spezifikationen der Silikonheizmatte können dem entsprechenden Einzelprodukt entnommen werden.

Hinweis: Die Komponenten werden standardmäßig unmontiert geliefert. Wenn du das Druckbett beziehungsweise die Flexplate bereits verklebt erhalten möchtest, können die entsprechenden Serviceleistungen zusätzlich bestellt werden.

Versandgewicht: ab 1.800g
