Druckbett Komplett SET PEI Folie !Variante wählen!

Druckbett Komplett Set

Aluminium Druckbett, Silikonheizmatte, Magnetfolie und PRINPLATE PEI Druckplatte

Das Druckbett Komplett Set enthält die wichtigsten Komponenten für den Aufbau eines hochwertigen, beheizten Druckbettsystems mit magnetischer Wechselplatte. Es kombiniert eine 5mm starke feingefräste Aluminium Guss Platte mit einer passenden Silikonheizmatte, einer hitzebeständigen Magnetfolie und einer PRINPLATE PEI Druckplatte aus gehärtetem Federstahl.

Durch die Kombination aus Magnetfolie und flexibler Federstahl Druckplatte kann die PRINPLATE nach dem Druck einfach vom Druckbett genommen werden. Nach dem Abkühlen wird die Platte vorsichtig gebogen, wodurch sich viele Bauteile deutlich leichter von der Druckoberfläche lösen.

Wenn du mehrere Wechselplatten verwendest, kannst du die fertige Druckplatte direkt entnehmen, eine weitere auf die Magnetfolie legen und den nächsten Druck starten.

Warum ein Druckbett Komplett Set?

Das Druckbett bildet eine wichtige Grundlage für einen zuverlässigen 3D Druck. Unebenheiten, eine ungeeignete Druckoberfläche oder eine ungleichmäßige Befestigung können insbesondere beim ersten Layer zu Problemen führen.

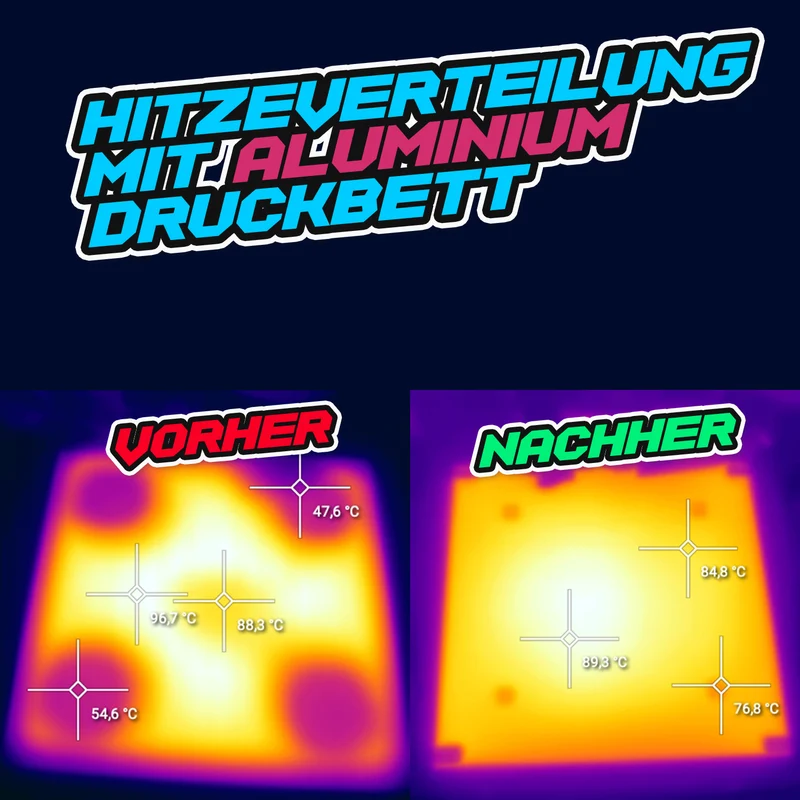

Die 5mm starke Aluminium Guss Platte bietet eine stabile und plane Basis für das Druckbettsystem. Im Vergleich zu vielen dünnen, gewalzten Aluminium Druckbetten ist eine gegossene Aluminiumplatte deutlich formstabiler bei Temperaturänderungen.

Die passende Silikonheizmatte übernimmt die Beheizung des Druckbetts. Auf der Aluminiumplatte wird die hitzebeständige Magnetfolie befestigt, die anschließend die flexible PRINPLATE PEI Federstahlplatte magnetisch hält.

So entsteht ein vollständiges Druckbettsystem, bei dem die einzelnen Komponenten aufeinander abgestimmt sind.

Passgenau für das jeweilige Druckermodell

Die Komponenten des Druckbett Komplett Sets werden passend für das ausgewählte Druckermodell zusammengestellt.

Je nach Variante verfügt die Aluminium Guss Platte über die entsprechenden Bohrungen und Senkungen zur Montage am jeweiligen Drucker. Auch Magnetfolie, PRINPLATE PEI und Silikonheizmatte werden passend zur gewählten Variante geliefert.

Bitte wähle daher bei der Bestellung die passende Variante für dein Druckermodell im Dropdown Menü aus.

Vorteile im Überblick

Komplettes Druckbettsystem
Das Set kombiniert Aluminium Druckbett, Silikonheizmatte, Magnetfolie und PRINPLATE PEI Druckplatte.

5mm feingefräste Aluminium Guss Platte
Die massive Aluminiumplatte bildet eine plane und formstabile Grundlage für das Druckbettsystem.

Flexibles Druckplatten Wechsel System
Die PRINPLATE PEI kann einfach von der Magnetfolie genommen und durch eine weitere Wechselplatte ersetzt werden.

Einfaches Lösen nach dem Druck
Nach dem Abkühlen kann die Federstahlplatte vorsichtig gebogen werden. Viele Bauteile lösen sich dadurch deutlich leichter von der Druckoberfläche.

Keine Druckbettklammern im normalen Betrieb notwendig
Die Federstahlplatte wird durch die Magnetfolie auf dem Druckbett gehalten. Bei hohen Temperaturen und stark warpenden Bauteilen können zusätzliche Klammern sinnvoll sein.

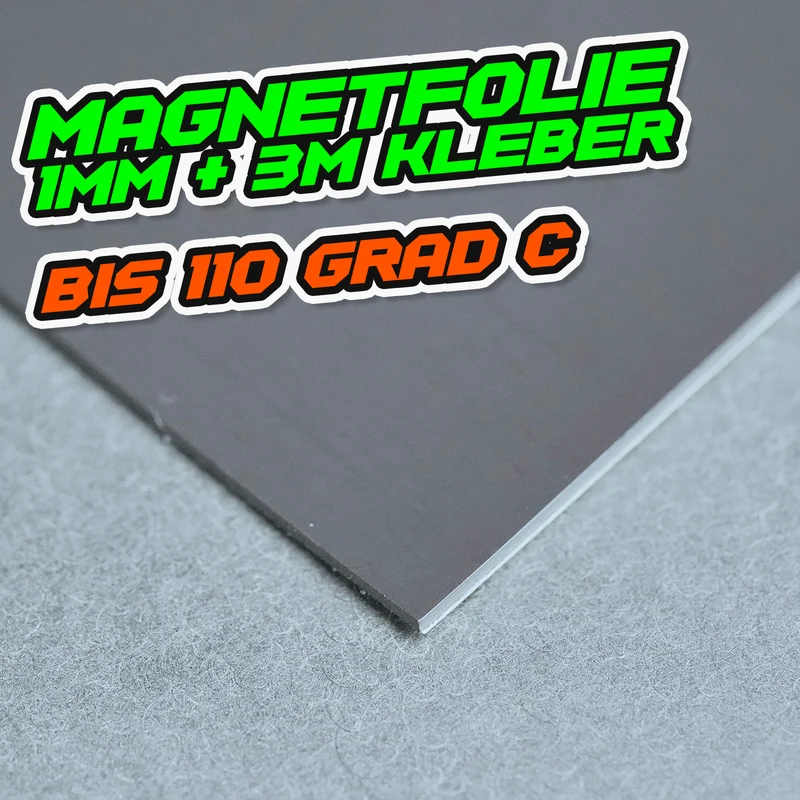

Hitzebeständige Magnetfolie
Die Magnetfolie ist für Druckbetttemperaturen bis 110°C ausgelegt.

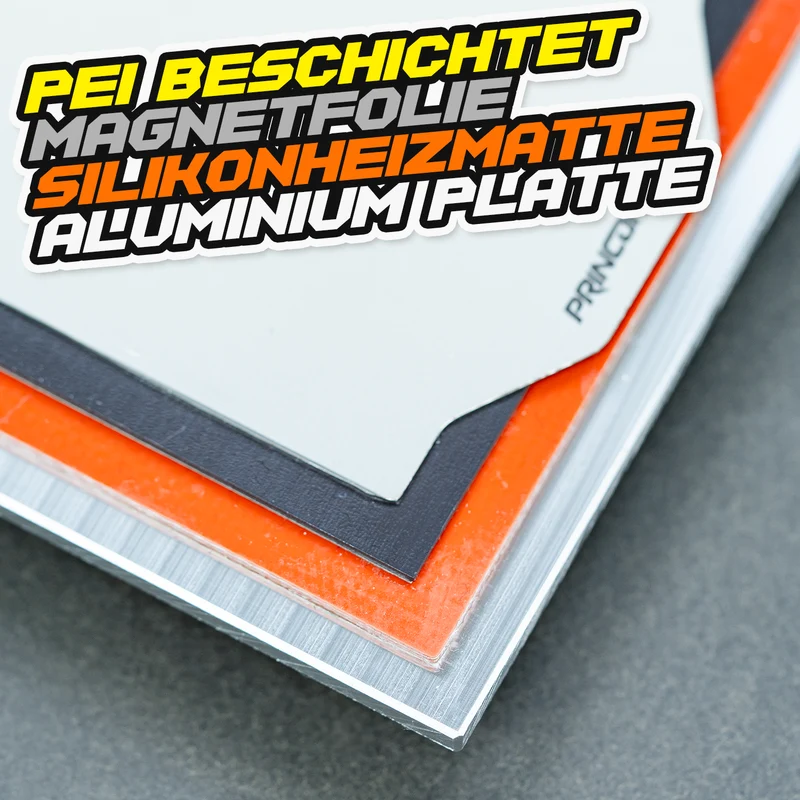

Aufbau des Druckbettsystems

Das Druckbett Komplett Set besteht aus mehreren aufeinander abgestimmten Komponenten.

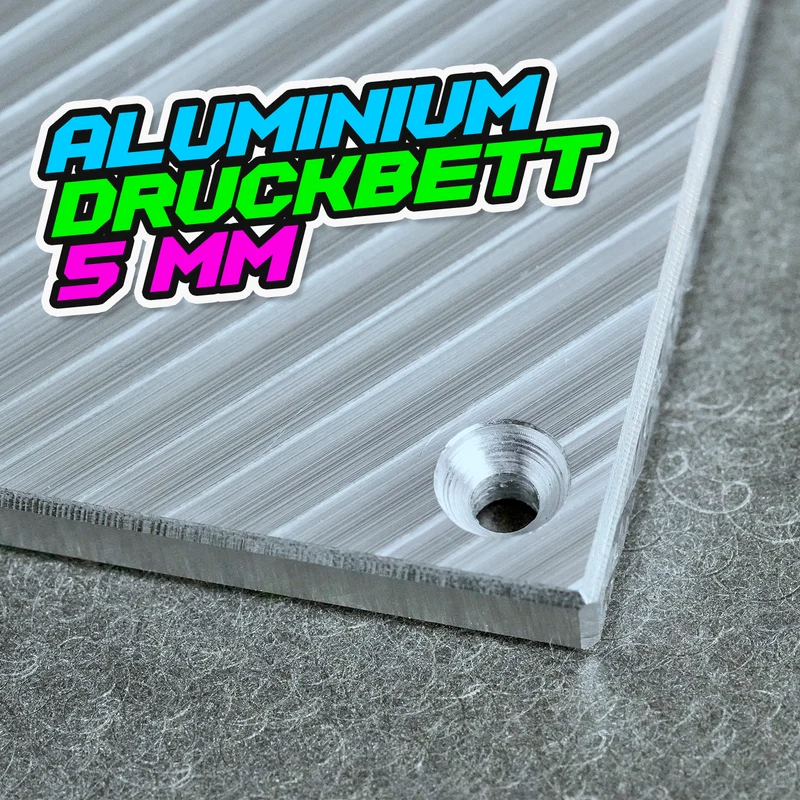

Aluminium Guss Platte
Die 5mm starke, feingefräste Aluminiumplatte bildet die stabile Basis des Druckbetts. Sie wird passend zur jeweiligen Druckervariante mit Bohrungen, Senkungen und umlaufenden Fasen gefertigt.

Silikonheizmatte
Die passende Silikonheizmatte dient zur Beheizung der Aluminium Guss Platte. Die jeweiligen technischen Spezifikationen können dem entsprechenden Einzelprodukt entnommen werden.

Magnetfolie

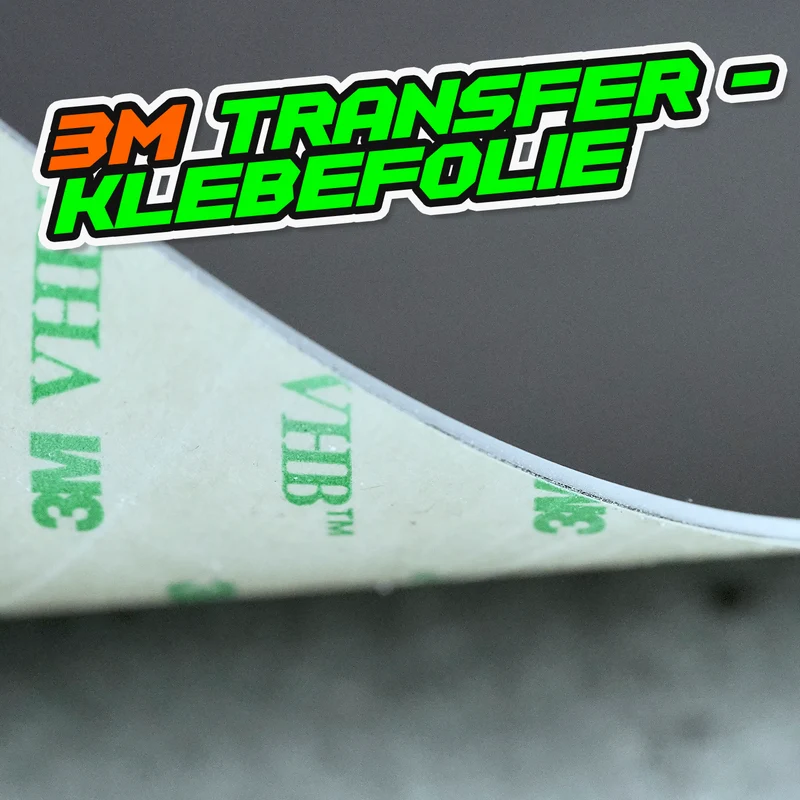

Die hitzebeständige Magnetfolie wird mithilfe der bereits angebrachten 3M Transferklebefolie auf der Aluminiumplatte befestigt.

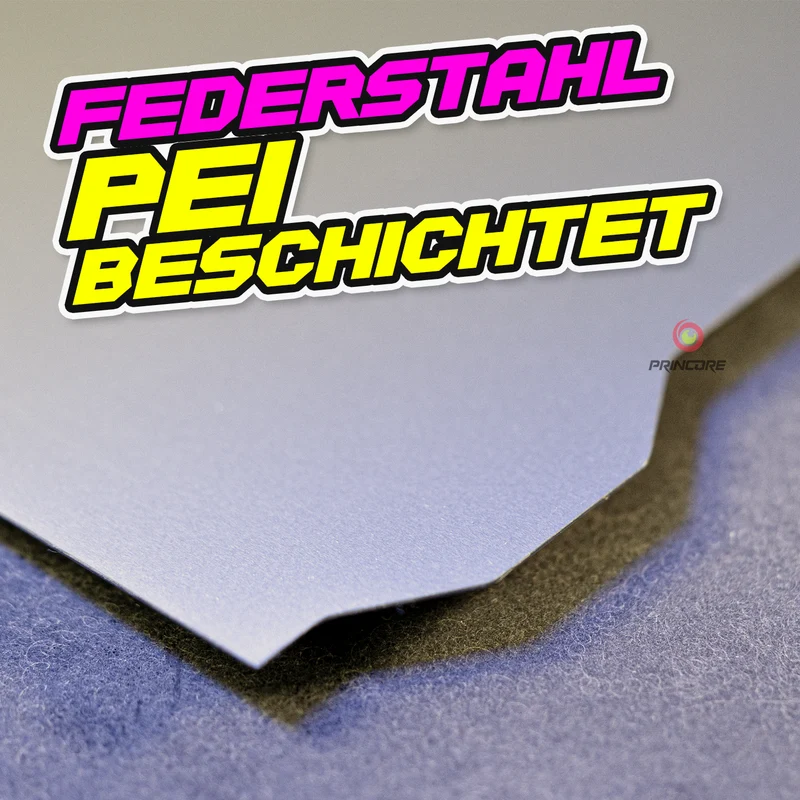

PRINPLATE PEI
Die PEI beschichtete Druckplatte aus gehärtetem Federstahl wird auf die Magnetfolie gelegt und dient als wechselbare Druckoberfläche.

Montage des Druckbettsystems

Reinige und entfette zunächst die feingefräste Aluminium Guss Platte gründlich. Hierfür eignet sich beispielsweise Isopropanol 99,9%.

Die Silikonheizmatte muss entsprechend der vorgesehenen Einbauposition und unter Beachtung der Sicherheitshinweise fachgerecht montiert und elektrisch angeschlossen werden.

Anschließend wird die Magnetfolie mithilfe der bereits aufgebrachten 3M Transferklebefolie sauber und gleichmäßig auf die Oberseite der Aluminium Guss Platte geklebt.

Bei Varianten mit leichtem Übermaß können die überstehenden Seiten der Magnetfolie nach der Verklebung vorsichtig mit einem Cuttermesser bündig entlang der Aluminiumplatte abgeschnitten werden.

Danach wird die PRINPLATE PEI Federstahl Druckplatte einfach auf die Magnetfolie aufgelegt und durch deren Magnetkraft gehalten.

Nach der vollständigen Montage muss das Druckbett neu ausgerichtet beziehungsweise gelevelt und die ordnungsgemäße Funktion der Heizung überprüft werden.

Wichtiger Hinweis zu PETG

Auf der PRINPLATE PEI darf PETG nicht direkt gedruckt werden.

PETG kann eine sehr starke Verbindung mit der glatten PEI Oberfläche eingehen. Beim anschließenden Lösen des Bauteils besteht die Gefahr, dass die PEI Beschichtung dauerhaft beschädigt oder teilweise abgelöst wird.

Für PETG empfehlen wir deshalb eine dafür geeignete alternative Druckoberfläche.

Wichtiger Hinweis zu hohen Temperaturen

Magnetfolien verlieren bei zunehmender Temperatur grundsätzlich an Magnetkraft. Die im Set enthaltene Magnetfolie kann bis 110°C verwendet werden.

Bei hohen Druckbett Temperaturen und Materialien mit starker Warping Neigung empfehlen wir jedoch zusätzliche Druckbettklammern zur Sicherheit.

Das gilt insbesondere für große Bauteile und Materialien wie ABS, ASA und PC, bei denen während des Drucks hohe Kräfte auf die Druckplatte wirken können.

Sicherheitshinweise zur Silikonheizmatte

Die im Set enthaltene Silikonheizmatte darf nicht selbstständig beziehungsweise ohne eine geeignete Steuerelektronik betrieben werden.

Für den Betrieb ist eine entsprechend ausgelegte Steuerung, beispielsweise über das geeignete Mainboard des 3D Druckers, erforderlich.

Die Installation, der elektrische Anschluss, die Überprüfung und die Abnahme der Silikonheizmatte müssen durch eine entsprechend qualifizierte Fachkraft erfolgen.

Die Silikonheizmatte darf nicht unbeaufsichtigt betrieben werden.

Vor der Inbetriebnahme müssen die elektrischen Spezifikationen der Heizmatte mit der verwendeten Spannungsversorgung und Steuerelektronik abgeglichen werden.

Besonderheiten einzelner Varianten

Artillery Varianten
Je nach ausgewählter Artillery Variante wird eine originale Artillery Heizmatte mit gerätespezifischen Steckern und Wärmeisolierung geliefert.

Anycubic Kobra 2
Bei der Variante für den Anycubic Kobra 2 wird kein zusätzliches Schrauben- und Mutternset für die Aluminium Guss Platte mitgeliefert. Die vorhandenen Befestigungsschrauben können weiter verwendet werden.

Creality K1
Bei der Variante für den Creality K1 entfallen beim Einbau die entsprechenden Anschlagschrauben.

Kantenschutz für die Federstahlplatte

Hier findest du einen druckbaren Kantenschutz für die Blechnasen der Federstahlplatte.

Download: KLICK

Technische Informationen

Aluminium Druckbett: feingefräste Aluminium Guss Platte
Stärke Aluminium Druckbett: 5mm
Bearbeitung: Bohrungen, Senkungen und umlaufende Fasen passend zur gewählten Variante
Heizung: Silikonheizmatte passend zur gewählten Variante
Magnetfolie: hitzebeständig bis 110°C
Klebeschicht Magnetfolie: bereits angebrachte 3M Transferklebefolie
Druckplatte: PRINPLATE PEI auf gehärtetem Federstahl
Druckoberfläche: glatte PEI Oberfläche
Befestigung der Wechselplatte: magnetisch
Versandgewicht: ab 1.500g

Lieferumfang

1x PRINPLATE PEI beschichtete Federstahl Druckplatte

1x 5mm feingefräste Aluminium Guss Platte mit passenden Bohrungen, Senkungen und umlaufenden Fasen

1x passendes Schrauben- und Mutternset für die Aluminium Guss Platte, sofern für die gewählte Variante vorgesehen

1x hitzebeständige Magnetfolie inklusive bereits angebrachter 3M Transferklebefolie

1x Silikonheizmatte entsprechend der gewählten Variante

Die jeweiligen Spezifikationen der Silikonheizmatte können dem entsprechenden Einzelprodukt entnommen werden.

Versandgewicht: ab 1.500g
